一个只有头发丝直径千分之一的微小孔洞里，竟然垂直堆叠着超过200层的存储单元，手机里越来越多的照片和视频，背后竟藏着这样一场存储技术的“高楼革命”。
2013年三星宣布量产3D V-NAND闪存，标志着闪存技术从平面走向立体的重大转变-9。那个曾经困扰业界的平面NAND闪存微缩极限终于被打破了。
当时市场上主流的平面NAND闪存，随着制程工艺的不断进步，单元尺寸越来越小，却撞上了物理极限的墙壁，电荷干扰、数据可靠性等问题日益突出-6。
传统平面NAND闪存技术，在追求更高存储密度和更低成本的过程中，陷入了尴尬的境地。简单说，就是把存储单元做得越来越小，通过微缩工艺在硅片上塞进更多存储单元。
可物理规律就是这么倔强，当存储单元小到一定程度，问题就接踵而至。单元间的电荷干扰变得严重，就像邻居家大声说话会干扰你休息一样-6。
数据可靠性也随之下降，存储的电子数量太少，一点点流失都会导致数据错误。研究人员尝试了各种方法，比如改进编程算法来控制静电干扰，甚至采用双图案化技术来突破光刻限制-6。
这些努力只是暂时的缓解，治标不治本。平面NAND闪存已经接近物理极限，需要全新的思路来突破这个瓶颈-5。
3D NAND闪存的核心理念相当直观：既然平面扩展遇到限制，那就向垂直空间发展。这种思路完全改变了闪存的设计哲学。
从3d nand flash存储原理图可以看出，它不再是在二维平面上布置存储单元，而是通过堆叠多层存储单元形成垂直结构-7。这种设计巧妙地回避了平面微缩面临的物理限制，为存储密度的提升开辟了全新路径。
3D NAND主要有两种技术路径：浮栅技术和电荷俘获技术-2。浮栅技术是传统平面NAND的延伸，而电荷俘获技术则使用了全新的存储机制，将电荷存储在一层氮化硅薄膜中，而不是传统的浮栅多晶硅中-9。
电荷俘获技术有明显的优势，那个氮化硅薄膜抗缺陷能力更强，可以做得更厚，存储更多电子，对少量电子损失不那么敏感-9。
3D NAND闪存的实际结构，可以从3d nand flash存储原理图中得到清晰展示。它就像一栋摩天大楼，每层楼都是一个存储单元平面，而垂直贯穿的通道则是连接这些单元的“电梯井”-7。

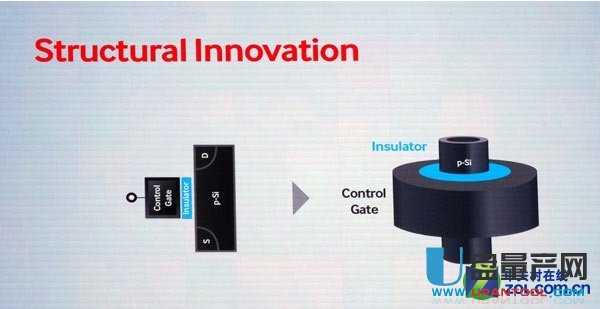

具体来说，存储单元由垂直堆叠的导电层（通常是多晶硅）和绝缘层（二氧化硅）交替组成-9。通过蚀刻工艺在这些层中形成圆柱形孔洞，然后沿着孔洞内壁依次沉积二氧化硅、氮化硅和另一层二氧化硅-9。
这些层分别起到隔离、电荷存储和控制的作用。孔洞中心被导电多晶硅填充，形成存储单元的垂直通道-9。
三星早期的24层V-NAND芯片中，存储单元的形成需要29亿个这样的圆柱形孔洞-9。这种结构设计不仅提高了存储密度，还改善了电荷保持能力和可靠性。
了解3D NAND闪存是如何工作的，得从它的操作原理说起。在3D NAND闪存中，数据读取和写入通过精心设计的电压控制来实现。
对于选中的存储单元，会施加特定的电压到对应的字线上，而未选中的字线则施加通过电压-1。源极线施加读取电压，位线接地，通过测量位线电流来判断存储单元的状态-1。
这种操作方式允许同时访问垂直串中的多个存储单元，显著提高了数据访问效率-7。值得注意的是，3D NAND还能够执行向量矩阵乘法等复杂操作，这使其在人工智能和神经形态计算领域具有潜在应用价值-1。
尽管3D NAND闪存具有明显优势，但其制造过程却面临诸多挑战。最直接的困难来自于堆叠层数的不断增加。
如今先进的3D NAND闪存已经堆叠超过200层，要在如此多的层中形成完美的垂直孔洞，需要极高的工艺精度。每一个孔洞都必须完美对齐，否则就会导致存储单元失效。
另一个挑战是，随着堆叠层数增加，蚀刻工艺变得更加困难。孔洞的深度随之增加，而孔径却需要保持极小尺寸，这种“深宽比”的极端要求对蚀刻技术提出了极高要求-9。
热管理和应力控制也是制造过程中的难点。多层堆叠会产生热应力，可能导致层间剥离或变形。制造商必须开发新材料和新工艺来解决这些问题，确保大规模生产的可行性。
3D NAND闪存的性能优势是显而易见的。相比传统平面NAND，它的存储密度显著提高，而无需依赖极端的微缩工艺。
以三星早期的3D V-NAND产品为例，其写入速度比前代平面NAND SSD提高了约20%，而功耗则降低了约40%-9。更重要的是，3D NAND的耐用性达到了前代产品的十倍以上-9。
这些性能提升使得3D NAND闪存能够胜任更多应用场景，包括高性能数据中心、企业存储系统和高端消费电子产品。随着技术的成熟和生产规模的扩大，3D NAND闪存的成本也在逐步降低，加速了其在各个领域的普及。
从3D NAND闪存原理图中可以看出，这种设计还为未来技术进步留下了充足空间，通过增加堆叠层数、改进材料和优化结构，存储密度和性能还有望进一步提升-5。
当一款最新发布的智能手机标注着1TB存储容量时，很少有人会想到，这项突破源于十多年前工程师们将存储单元从平面排列转向垂直堆叠的简单想法。
3D NAND闪存的大规模生产已是全球存储芯片制造商的标配技术，超过200层的堆叠设计正在实验室中测试。那个小小的闪存芯片内部，比世界上任何城市的天际线都更加立体和精密。
网友问题解答问题一：3D NAND闪存相比传统平面NAND具体有哪些优势？
说实话，3D NAND闪存带来的改进是全方位的，简单说就是“更高、更快、更强”。它最明显的优势就是存储密度大幅提升，而且不依赖昂贵的先进制程工艺。传统平面NAND要增加密度只能拼命缩小单元尺寸，但到了十几纳米级别就遇到了物理极限，会出现电荷干扰、数据不可靠等问题-6。
而3D NAND则聪明地利用了垂直空间，通过堆叠多层存储单元来增加密度，完美规避了平面微缩的物理限制。性能方面，早期的3D V-NAND产品写入速度就比前代平面NAND提高了约20%，功耗反而降低了40%左右-9。
更令人印象深刻的是耐用性提升了十倍以上，这意味着你的固态硬盘能用更久-9。从3d nand flash存储原理图可以清晰看出，这种立体结构还为未来技术进步留下了充足空间，增加堆叠层数就能进一步提升容量，不像平面NAND已经接近物理极限。
问题二：3D NAND的结构原理和传统NAND有什么本质区别？
这个问题问到点子上了！两者的区别就像平房和高楼大厦的区别。传统平面NAND是在硅片表面上“铺瓷砖”一样排列存储单元，所有单元都在一个平面上，通过缩小每个“瓷砖”尺寸来增加密度-6。
而3D NAND则是建造“摩天大楼”，存储单元在不同楼层垂直堆叠。具体看3d nand flash存储原理图，你会看到它由交替的导电层和绝缘层垂直堆叠而成，中间有圆柱形通道垂直贯穿所有这些层-9。
存储单元就沿着这些通道分布，每个楼层都有一个存储单元。这种结构下，不再需要在平面上拼命缩小单元尺寸，而是通过增加“楼层”数量来提高存储密度。3D NAND还引入了全新的电荷存储机制，一些设计使用氮化硅薄膜来捕获电荷，相比传统浮栅结构有更好的抗缺陷能力和电荷保持特性-9。
问题三：目前3D NAND技术面临的主要挑战是什么？未来发展方向如何？
3D NAND虽然已经很成熟，但要继续发展确实面临不小挑战。堆叠层数不断增加带来的工艺难度是首要问题，想象一下要在200多层材料上打出完美垂直对齐的微孔，这需要极高的工艺精度。随着堆叠层数增加，蚀刻这些深孔的难度呈指数级增长-9。
热管理和应力控制也是棘手问题，这么多层材料堆在一起，热膨胀系数差异会导致应力累积，可能引起层间剥离。可靠性方面，随着每个存储单元存储的比特数增加（如QLC技术），电荷保持和读取精度要求更高，需要更复杂的纠错算法-2。
未来3D NAND可能会朝着几个方向发展：一是继续增加堆叠层数，这是提高密度最直接的方法；二是改进材料和工艺，比如使用更先进的介电材料和金属栅极；三是开发新的存储机制，比如铁电存储器等可能成为下一代存储技术-5。
将3D NAND与先进封装技术结合，如芯片堆叠等，也是提升系统性能的重要途径-2。
