文档写到一半突然断电，重新开机后对着空白的屏幕发愣，那一刻才真正体会到DRAM存储的信息是多么“临时”和“脆弱”。
深夜赶工的你正全神贯注地敲击键盘，屏幕上的文档越来越丰富。突然间，灯光闪烁，电脑屏幕一黑——停电了！当你重新启动电脑，焦急地打开那个文档时，却发现最后半小时的工作全都消失不见了。
这样的场景你可能经历过，而罪魁祸首就是电脑内存，更准确地说，是DRAM这种特殊的存储器件。
咱们电脑里的存储系统其实分成两大阵营：一边是像DRAM这样的内存，另一边则是硬盘、固态硬盘这些外存。
它们最根本的区别就在于，DRAM存储的信息都是临时性的，一旦断电，所有数据瞬间消失-5。而硬盘里的数据则能长期保存，不管通不通电，你的照片、文档都安安全全的。
可以这么理解：DRAM就像是办公桌的工作区，你正在处理的文件都摊在上面，随手就能拿到；而硬盘则是墙边的文件柜，不常用的资料都收在那里-9。
为什么需要这样的分工呢？ 这是因为速度与成本的权衡。DRAM的访问速度极快，快到什么程度呢？它能跟得上CPU的节奏，让处理器不用等待数据。但这种速度是有代价的——它的结构更复杂，成本更高，而且无法长期保持数据。

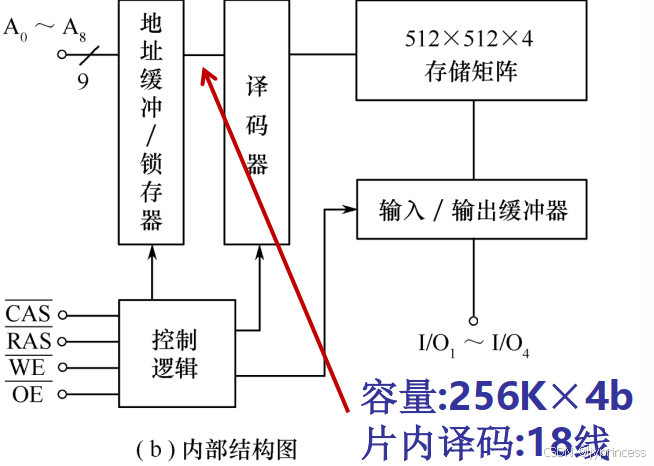

咱们得看看DRAM的微观结构，才能明白它为啥这么“健忘”。每个DRAM存储单元其实很简单，就一个晶体管加一个小电容-3。
数据怎么存的呢？ 科学家们设计了个巧妙的方法：电容里有电荷就表示“1”，没电荷就表示“0”。听起来挺靠谱对吧？但问题来了——那个小电容会漏电！就像个有小洞的水桶，不管你装多少水，它都会慢慢漏光-2。
所以DRAM必须不断“刷新”，定期检查每个电容的状态，如果发现代表“1”的电容电量不足了，就赶紧给它充满；代表“0”的电容如果误充了电，就给它放掉-6。
这个过程专业上叫“周期性读出”-6，每64毫秒左右就得把所有存储单元检查刷新一遍。你说累不累？这就是为什么它叫“动态”随机存储器——它得不停动弹，否则记忆就消失了。
DRAM还有个挺有意思的特点，叫做“破坏性读出”-2。听着有点吓人，其实原理很简单。
当你从DRAM里读数据时，它的操作过程会把电容里的电荷释放掉——这不就相当于把数据给抹了吗？所以工程师们设计了一个巧妙的方法：读取数据后立刻重新写入一遍。
你可以这么理解：就像你从笔记本上抄写一段话，抄完后发现原来的字迹变淡了，所以你赶紧按照刚才抄的内容把原文再描一遍。
这个过程是自动完成的，通过一个叫做“读出放大器”的部件-7，先把微弱的数据信号放大读取，然后马上写回原处。正因如此，DRAM的读取操作实际上包含了“读”和“再写”两个步骤。
说到DRAM能存储什么信息，除了前面提到的CPU临时数据，还有一个重要角色——它存储着AI模型运行时的中间结果。
在人工智能时代，DRAM的重要性不降反升。传统的DDR内存大家可能都听说过，现在最新的是DDR5，而美光公司在2025年已经推出了1γ工艺的DDR5内存芯片，单颗容量达16Gb-4。
但AI计算对存储有特殊要求，这催生了HBM这种新型DRAM。HBM通过3D堆叠技术把多个DRAM芯片像搭积木一样堆起来，然后打上贯穿的“硅通孔”让它们能高速通信-8。
这种结构大幅提升了带宽，特别适合AI大模型那些需要频繁交换的权重参数和中间计算结果-10。你可以把HBM想象成CPU或GPU的“贴身助手”，把最急需的数据放在手边，随用随取。
存储技术可没停下脚步。现在的DRAM技术正朝着几个方向发展：更高的容量、更低的功耗和更快的速度。
前面提到的美光1γ工艺DDR5就是个例子，它工作电压仅1.1V，却实现了9200MT/s的超高频率，功耗比上一代降低了20%-4。
面向移动设备的LPDDR5X也在不断进步，最新的版本已经可以做到10.7Gbps的速率，同时封装尺寸缩小到0.61毫米-4，这对追求轻薄手机的设计师来说简直是福音。
而在企业级市场，MRDIMM产品通过优化内存通道效率，带宽比传统DDR5提升了39%，延迟降低了40%-4。这些技术进步意味着，DRAM能存储的信息不仅更多，而且能被更快地访问和处理。
当你滑动手机、玩着游戏、编辑视频时，DRAM正在后台默默忙碌，存储着每个应用临时需要的代码和数据，让切换如此顺滑。它像是计算世界的短期记忆体，容量从智能手机的8GB到AI服务器的数TB不等，形态从DDR5到3D堆叠的HBM各异-4。
未来，随着AI向手机等终端设备扩散，DRAM的角色将更加重要。它可能不再是简单的“内存”，而是终端智能的实时记忆体——存储着你的使用习惯、AI助手的上下文理解，甚至是自动驾驶汽车的即时决策依据。
