最近和搞AI算法的朋友聊天，他总吐槽，说现在训练个大模型，喂数据的速度都赶不上GPU“吃”数据的速度，整个系统老是“饿肚子”，性能卡脖子。我一听就乐了，跟他说：“兄弟，你这不怪算力，得怪‘粮道’——内存带宽堵了！” 这“粮道”升级的关键，就在于DRAM堆叠工艺。这技术说白了，就是把原来平房一样铺开的内存芯片，像盖高楼大厦一样一层层摞起来。可别小看这“叠罗汉”，它正是当下让AI狂奔、让算力爆发的核心秘籍-1。
现在的AI芯片，特别是那些训练大模型的GPU，个个都是“数据饕餮”。传统的内存就像一条乡间小路，数据一辆辆卡车慢慢运，根本喂不饱这些怪兽。于是，DRAM堆叠工艺最成功的代表作——高带宽内存（HBM）就闪亮登场了。
它具体是怎么“叠”的呢？想象一下，把8片、12片甚至16片极其纤薄（比头发丝还薄）的DRAM芯片垂直堆在一起-2。然后用数以千计的“微型电梯”——也就是硅通孔（TSV）技术——从上到下贯穿所有楼层，让数据可以垂直高速直达-1。这整栋“内存大厦”通过一个叫“硅中介层”的超级连接器，紧挨着GPU处理器放，距离极短，沟通极快-1。
这么一折腾，效果立竿见影。以前的数据是“平面拥堵”，现在是“立体交通”。最新一代的HBM3e，数据传输带宽已经能达到每秒1.2TB以上，相当于一秒内传输大约250部高清电影的数据量-1。而且因为线路缩短，功耗反而大幅下降，能效比提升惊人-1。所以你看，英伟达、AMD的那些顶级AI加速卡，里面颗颗都标配了HBM，这不是没有道理的。它彻底解决了传统架构下内存带宽和容量拖后腿的痛点，让算力得以全力释放-6。
不过，这楼可不是想盖多高就盖多高的。DRAM堆叠工艺越往高处走，挑战越是吓人。当前主流的堆叠方法，比如热压缩键合（TCB），在应对16层以上的堆叠时，就开始力不从心了-10。层数越多，散热越难，微小的热应力都可能导致芯片变形或连接失效-2。这就好比用橡皮泥粘高塔，塔身太高，底下就会被压垮。
所以，行业里的巨头们已经在找新法子了。三星等公司明确表示，下一代技术将是混合键合（HCB）-10。这种技术有点像让两层芯片的金属线路直接“长”在一起，实现无缝对接，摒弃了原有的“凸块”连接，从而能堆得更高、传热更快、信号更稳-10。预计在HBM4E和HBM5产品上，我们就能看到这项技术的应用-10。
另一个大麻烦是“薄”。为了控制总厚度，堆叠中的每一片DRAM晶圆都必须被研磨到难以置信的薄，大约30微米左右-2。这薄如蝉翼的晶圆，在制造和搬运中极易破碎或弯曲，对工艺控制的要求堪称变态。同时，层与层之间填充的粘合材料，既要粘得牢，又要把芯片工作时产生的巨量热量快速导出去，这本身就是材料学上的一大挑战-2。
如果说HBM是在“盖楼房”（堆叠成品芯片），那行业正在奋力攻关的下一代技术——3D DRAM，就是在“造摩天大楼的钢筋混凝土骨架”（在芯片内部三维堆叠存储单元本身）。这是更底层的革命。
传统DRAM的存储单元（就是那个存0和1的小电容）是平面排列的，几十年来靠不断缩小制程来提升密度，但现在已逼近物理极限，快缩不动了-6。3D DRAM的思路则充满智慧：制程缩不了，我往上走行不行？它把存储单元像3D NAND闪存那样，在垂直方向上层层堆叠-5。这样，无需挑战最顶尖的制程，就能在单位面积上塞进几倍甚至几十倍的存储容量-6。
这事儿听起来美好，做起来极难。它需要全新的晶体管结构（比如垂直通道）、全新的材料（如耐高温的氧化物半导体），以及颠覆性的制造工艺-7-8。但一旦成功，意义非凡。有公司正在研发的3D X-DRAM架构，号称未来能达到512层堆叠，带宽更是有望达到现有技术的16倍-5。这对于未来需要处理海量数据的AI来说，无疑是终极梦想。
更有意思的是，这场技术变革可能重塑产业格局。3D DRAM的制造，对高端光刻机的依赖相对降低，反而更依赖高深宽比的刻蚀和薄膜沉积技术-6。这恰恰为在全球半导体竞争中积极寻求突破的区域和企业，提供了一个充满想象力的“换道超车”新赛场-6。
从HBM到3D DRAM，DRAM堆叠工艺的演进，清晰地勾勒出我们对于计算能力无穷尽渴求的技术路径。它不再仅仅是幕后英雄，而是日益走向舞台中央，与处理器共同定义着每个时代的算力天花板。下一次当你惊叹于某个AI应用的神奇反应时，或许可以想到，在那片小小的芯片之内，正有一座精密而壮观的“内存城市”在无声地高效运转，托举起整个智能世界的重量。
1. 网友“芯片小白”：看了文章还是有点懵，HBM和3D DRAM都叫“堆叠”，它们到底有啥本质区别？能不能再举个更生活的例子？
答：嘿，这位朋友问得好，这确实是两个容易混淆的概念。咱用一个盖房子的比喻，把它们说透。
HBM（高带宽内存）：好比是“预制板楼房”。开发商先在其他地方，把一块块完整的、功能齐全的“房间”（即独立的DRAM芯片）造好。把这些预制好的房间（芯片），用吊车（TSV和键合技术）一层层地、非常紧密地堆叠起来，形成一栋“公寓楼”。这整栋楼紧挨着“商业中心”（GPU/CPU）修建，中间用一条超短的、多车道的高速路（硅中介层）连接，让住户（数据）能极快地通勤-1。它的核心是“芯片级”的堆叠，目的是缩短数据传输距离、增加并行通道，解决“带宽”和“延迟”的痛点。
3D DRAM：则像是“摩天大楼的主体钢结构”。它不关心整间房，而是在最基础的建筑单元上动工。想象一下，传统的平房（2D DRAM）里，一个存储单元就是地面上的一个小格子。现在，我要在这个小格子的地面上，直接向上建造几十层、几百层的微型“格子间”（垂直堆叠的存储单元）-5-6。这是在“晶体管/电容级”，也就是在芯片内部进行的微观立体构造。它的首要目的是在单位面积的地皮（芯片面积）上，创造出天量的“居住空间”（存储容量），彻底解决“容量不足”和“制程微缩极限”的根本矛盾-6。
所以，简单总结：HBM是 “先造房，再叠房” ，优化的是交通；3D DRAM是 “打地基时就直接建高楼” ，优化的是土地利用率。两者目标不同，但最终都是为了承载更庞大的数据城市。
2. 网友“产业观察者”：你提到3D DRAM可能改变产业格局，降低对光刻机的依赖。这对国内半导体发展是重大机遇吗？目前国内有哪些动向？
答：这位观察者眼光很锐利，这确实是一个极具战略意义的视角。从技术特征看，3D DRAM确实可能成为一个关键的“换道”机会。
传统二维芯片制造，尤其是追求制程微缩，是一场被光刻机（特别是EUV光刻机）绝对主导的竞赛。但3D DRAM的技术重点发生了迁移：想要堆得高，关键在于超高深宽比的刻蚀（要在极细的孔里挖得极深）、精密的原子层沉积（在内部均匀镀膜），以及晶圆键合（把不同晶圆对准粘合）等技术-6。这些环节的设备和工艺，虽然也极其尖端，但它的技术壁垒和当前面临的外部供应链约束，与EUV光刻机不完全在同一维度。
这意味着，如果全力投入3D DRAM赛道，有可能在一定程度上，绕开传统技术路径上最严峻的挑战。事实上，国内产业链已经在相关环节积极布局：
设备端：例如，中微公司已经成功开发出深宽比达到90:1的刻蚀设备，这正是制造3D DRAM所需的核心设备之一-6。
工艺与材料端：一些国内的存储厂商和研发机构，已经在研究类似于3D NAND中已应用的Xtacking（晶圆键合）架构如何用于DRAM，并申请了相关专利-6。在键合设备方面，也有国内厂商在攻关混合键合等技术-6。
技术研发：尽管公开信息有限，但可以推断，国内主要的存储芯片企业和研究机构，必然已将3D DRAM列为下一代技术的重要研发方向，进行前瞻性的投入和积累。
当然，我们必须清醒地认识到，这是机遇，但绝非捷径。3D DRAM是全新的技术无人区，全球都处于研发早期，面临巨大的技术挑战（如新材料、高良率控制等）-7-8。国际巨头如三星、SK海力士、美光凭借深厚的积累，依然占据绝对领先的起跑位置-9。对于国内产业而言，这是一场从基础研究、设备材料到设计制造的全产业链攻坚，需要长期的、巨大的、且是协同式的投入。但无论如何，这条新赛道的确提供了一个更广阔、也更具可能性的舞台。
3. 网友“务实派消费者”：这些高大上的堆叠内存，跟我普通人用电脑手机有关系吗？是不是只有AI公司才需要？
答：哈哈，这个问题非常实在！答案是：有直接关系，而且影响会越来越大，最终惠及每一个消费者。
虽然目前HBM等高端堆叠内存主要用在云端AI服务器和数据中心里-1，但技术红利会像涟漪一样扩散开来：
你享受的AI服务，背后靠它：你手机上的智能语音助手、实时翻译、推荐算法，你电脑上的AI修图软件，这些体验都依赖于云端强大的AI模型。这些模型的训练和推理，正越来越依赖HBM提供的高带宽。没有它，AI反应会变慢，能力会受限。所以，你已经在间接受益了。
未来会“飞入寻常百姓家”：
高端PC与游戏：其实，HBM最早就是用于高端显卡的-1。未来，随着成本下降和需求上升，追求极致性能的游戏显卡和内容创作工作站，会更广泛地采用这类技术，让你获得更流畅的4K/8K游戏体验和更快的渲染速度。

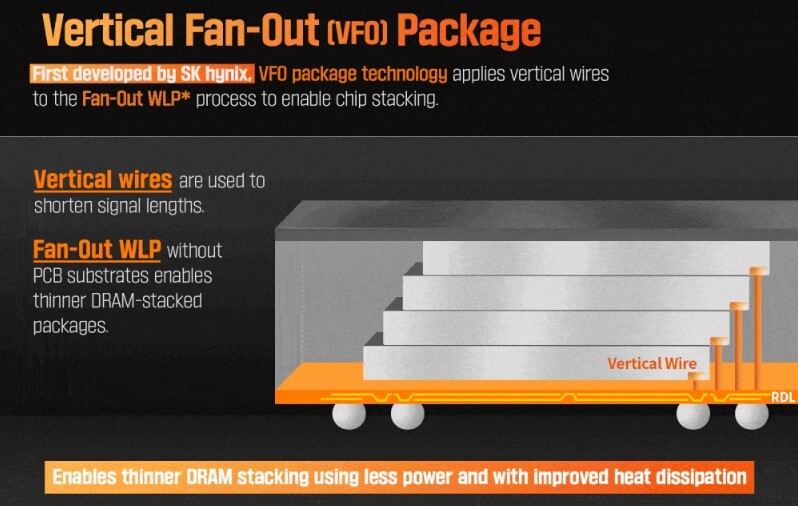

AI PC与AI手机：下一代PC和手机的核心卖点就是“本地AI”，让设备能不联网就处理复杂的AI任务。这需要强大的本地算力（NPU）和与之匹配的高带宽内存。虽然可能不是最顶级的HBM，但基于堆叠工艺的LPDDR等内存技术会持续演进，为手机电脑的AI功能提供动力-9。
体验升级：更根本的是，当3D DRAM技术成熟后，能够以更低的成本和功耗，提供更大的内存容量。未来你的手机标配可能不是16GB，而是32GB甚至64GB内存；你的轻薄本也能拥有现在工作站级别的大内存。这将允许更复杂的多任务处理、更庞大的应用在本地运行，彻底改变设备的使用体验-5。
所以，这些前沿技术并非与普通人无关。它们正是驱动整个数字世界向前发展的核心引擎之一，最终目的就是让更快、更智能、更强大的计算能力，服务于我们生活的方方面面。
