电脑卡的想砸键盘？可能不是你技术不行，是内存条里的“小机关”出了问题。
周末拆开老电脑，发现那条沾满灰尘的内存条依旧安静地躺在插槽里。很多人不知道，这小小的条子里藏着一套精密的“器件技术”，它决定了你的电脑是“飞一般的感觉”还是“卡到怀疑人生”。
咱们今天不聊晦涩的电路图，就唠唠这些藏在DRAM里的“小机关”，它们怎么一步步进化，又是怎么在指甲盖大小的空间里上演一场技术与物理极限的拉锯战。
DRAM的基本单元结构被称为1T1C——一个晶体管加一个电容，这可以说是DRAM器件技术最原始也最核心的设计。晶体管负责开关控制，电容则像一个微小的电池，靠储存的电荷来表示数据“1”或“0”。
这个设计巧妙，但也带来了根本性问题：电容会“漏电”。所以DRAM必须定期刷新，这就是它被称为“动态”的原因-1。想象一下，你的记忆每隔64毫秒就要重新加固一次，不然就会消散——DRAM就是这样工作的。
早期的DRAM器件技术简单直接，但正是这种简洁性，让它具备了极高的存储密度和成本优势，迅速成为市场主流-。
随着制程工艺进入20纳米以下，DRAM的器件技术遇到了前所未有的挑战。问题就出在那个小小的电容上。
为了在更小的面积里维持足够的电容值，工程师们不得不把电容“竖起来”，做成深沟或圆柱状，以增加有效面积-2。但这就像盖楼，地基（底部面积）越来越小，楼（电容高度）却要越盖越高，最终导致“宽高比”过高，结构变得脆弱且难以加工-2。
与此同时，负责开关的晶体管也出了问题。通道变短后，栅极对电流的控制力减弱，漏电流急剧增加-2。这对依赖电容电荷保存数据的DRAM来说是致命的——守卫（晶体管）自己“漏风”，仓库（电容）里的“货物”（电荷）自然保不住。
面对物理规律的铁壁，DRAM的器件技术没有坐以待毙，而是展开了一场精彩的“技术游击战”。
为了对抗漏电流，工程师们对晶体管结构进行了大刀阔斧的改造。凹槽式通道阵列晶体管、鞍鳍晶体管、具有栅极工作功能控制的埋栅晶体管等创新结构相继问世-2。
这些名字听起来拗口，但原理就像给水管加上更精密的阀门和密封圈，千方百计阻止“漏水”。另一方面，Dram中的器件技术也开始向第三维度突围。
传统的平面扩展走到尽头，那就向上发展。3D DRAM采用硅通孔堆叠技术，像盖高楼一样把存储单元一层层堆叠起来，这彻底改变了Dram中的器件技术的设计范式，HBM3E等新型结构已实现12层堆叠，大幅提升了容量和带宽-7。
这场器件技术的进化远未结束。展望未来，两个方向尤其令人兴奋。
一是材料革命。2026年，基于IGZO（氧化铟镓锌）材料的3D X-DRAM技术有望推出，单模块容量可达512Gb-7。IGZO晶体管具有极低的漏电流，能显著降低功耗，这对移动设备和数据中心来说意义重大。
二是架构革新。为了彻底摆脱电容漏电和刷新能耗的桎梏，无电容存储单元（如2T0C）等新型Dram中的器件技术正在实验室中孕育-1。它们试图用完全不同的物理机制来存储数据，虽然前路漫漫，但代表着颠覆性的可能。
网友“硬件小白”问： 总听人说DRAM和NAND闪存（比如SSD）不一样，但具体咋不一样？为啥手机电脑不能只用一种？
答： 这问题问到点子上了！它俩本质是“脑子的短期记忆和长期记忆”的区别。DRAM是“工作台”，数据掉电就丢，但速度快到飞起，CPU直接在这上面算题-1。NAND是“仓库”，断电数据还在，但读写慢得多。
为啥不能合一？ 根本是器件技术不同。DRAM用电容存电荷，速度瓶颈小；NAND用浮栅晶体管存电子，要“挖洞”“填洞”，自然慢。但NAND容量大、便宜。所以系统让DRAM当“前台”，处理急活；NAND当“后台”，存大文件。手机电脑的流畅，全靠它俩默契配合。未来虽有“存算一体”等构想，但短期内谁也替代不了谁。
网友“科技观察者”问： 现在AI这么火，对DRAM提出了啥新要求？未来的DRAM会不会长得和现在完全不一样？
答： AI确实在重塑DRAM！AI计算是“数据洪流”，需要极高的带宽，而不是简单的容量大。这催生了HBM（高频宽存储器）的爆发。它把DRAM芯片像三明治一样堆叠，并通过硅通孔直接连接，带宽是普通DDR5的十倍以上-4。
未来的DRAM，“长相”和“内在”都可能巨变。外观上，HBM这类2.5D/3D堆叠封装会成为高性能计算标配。内在的器件技术上，追求更高带宽、更低功耗。比如GDDR7显存已用上PAM3信号技术，速度冲上32Gbps-4；用于移动端的LPDDR，则拼命压功耗。甚至，DRAM可能不再是独立芯片，而是和处理器“长在一起”（集成封装）。为AI定制的DRAM，将是未来十年半导体竞争的核心战场。
网友“国产芯加油”问： 国内DRAM产业现在到底啥水平？长江存储和长鑫存储，谁才是我们的希望？

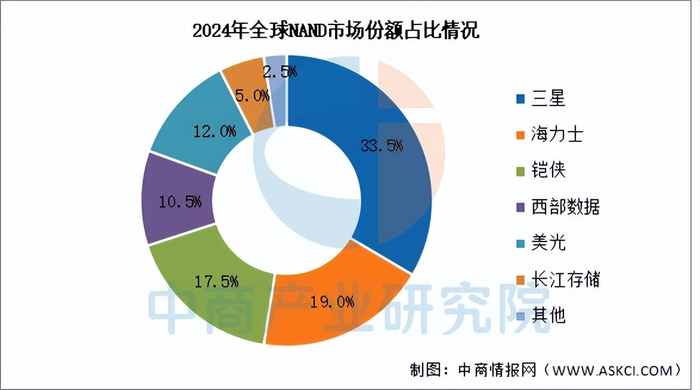

答： 首先得澄清，长江存储主攻NAND闪存，长鑫存储才是专攻DRAM的，它们是我国存储产业的“双雄”。长鑫的进步实实在在：它已量产19纳米工艺的DDR4/LPDDR4X芯片，并推出了国内首款自主研发的LPDDR5产品-1。
但必须清醒看到差距。国际三巨头（三星、美光、海力士）已量产1a、1b（约12-14纳米）工艺的DDR5产品，并在冲刺DDR6和更先进的HBM3E。长鑫目前主力工艺相当于国际上的1x节点（约18纳米），差了一到两代-1。
我们的希望在于坚定的投入和清晰的路径。差距虽在，但从无到有突破已极不易。未来，一方面要持续追赶先进制程，另一方面可在专用DRAM（如车规级、工业级）和新型架构（如基于国产设备的特色工艺）上寻找差异化突破口。这条路注定漫长，但每一步都算数。
