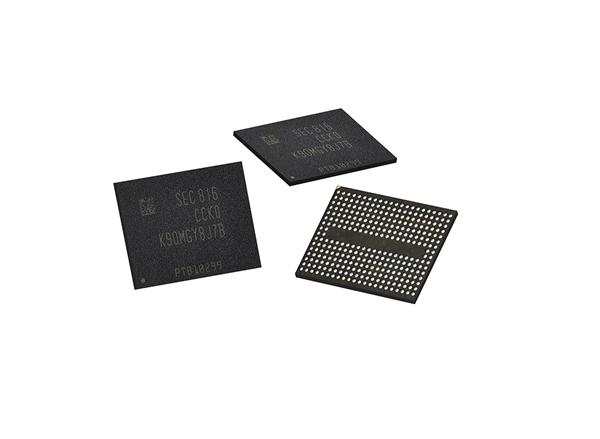

咱今天不聊那些虚头巴脑的概念，就唠唠你手机里、电脑里那个叫“闪存”的玩意儿是咋“长高”的。你可能听过“3D NAND”这个词儿，感觉挺高科技，其实说人话就是：以前存储芯片里的“小房间”（存储单元）是平铺在地上的，像一块无限扩张的电子农田；后来地皮太贵（物理极限到了），工程师们灵机一动，开始给这些小房间盖高楼。这“楼”的层数，就是关键。从24层、64层一路发展到96层堆叠的3D NAND，这可不仅仅是数字游戏，它直接关系到你手里的设备能装多少部电影、游戏加载快不快，甚至价格便不便宜-10。
把存储单元竖起来堆叠，这个想法本身就很酷，但真干起来，那叫一个难。你想啊，要在比头发丝还细的地方，精准地挖出上百层楼深的“电梯井”（沟道孔），还要保证每一层的“房间”都规整、电线（字线）都连通，这工艺难度是指数级上升-7。早期的堆叠，比如24层，还算可控。但当大家瞄准96层堆叠的3D NAND时，很多问题就藏不住了：刻蚀的孔容易歪斜、不同层的厚度均匀性难保证，稍微有点瑕疵，整片晶圆可能就废了，成本嗷嗷往上窜-10。所以，能搞定96层量产，那绝对是芯片制造领域一个挺牛的里程碑，意味着工艺成熟度迈上了一个大台阶-3。
费这么大劲堆到96层，咱普通用户能捞着啥实实在在的好处呢？哎，好处可太直接了！第一，容量更大，价格更实在。东芝（现在的铠侠）当年展示96层QLC（每个单元存4比特数据）技术时，位密度比自家的72层TLC产品提升了40%以上-6。这意味着，在同样大小的芯片面积里，能塞进去更多数据。反应到你买的固态硬盘（SSD）上，可能就是1TB的产品价格，慢慢向以前512GB的价位靠拢。第二，速度有提升。SK海力士当年推出他们的96层4D NAND时，就宣称读写速度比前一代72层产品提升了30%左右-3。虽然日常用你可能感觉不明显，但在拷贝超大文件或者游戏加载大量场景时，这提升就能省下些刷手机的时间。第三，能效可能更优。结构优化了，工作电压有机会降低，对笔记本、手机这类移动设备来说，续航就是王道啊-8。
不过啊，老话说的好，“高处不胜寒”。层数堆得高，麻烦也跟着来。最头疼的就是可靠性问题。楼盖得越高，上下左右邻居之间的干扰就越厉害（串扰），而且电荷在电荷捕获层里也更容易“串门”（横向电荷迁移），导致数据保存时间出问题-5-9。这就好比住高层公寓，隔音不好谁受得了？为了解决这些，工程师们真是绞尽脑汁。一方面在硬件材料上搞创新，比如研究用新型高介电材料做绝缘，甚至在字线层之间尝试加入“空气隔离带”来减少干扰-9；另一方面在软件算法上玩花样，用更强大的LDPC纠错码，像给数据穿上防弹衣，实时监测错误、智能调整纠错强度，保证高速读写下的数据安全-2。
所以你看，这96层堆叠的3D NAND，它不只是一个冷冰冰的技术参数，它是容量、成本、速度和可靠性之间一场精妙平衡的结果。它代表了3D NAND技术从一个探索性的新架构，走向成熟和规模化应用的关键一代-8-9。正是基于96层这些技术的打磨和积累，厂商们才有底气继续向128层、176层甚至更高层数发起挑战-1-10。
1. 网友“好奇宝宝”提问：老是听你们说96层、128层，这层数是不是就像手机摄像头像素，单纯堆料？层数越多就一定越好吗？
哎哟，这个问题问到点子上了！层数还真不能简单理解为“堆料”。它更像是盖楼时的楼层数，是提升存储密度（相当于小区容积率）最直接有效的办法。在早期，从24层到64层再到96层，每一次层数翻倍，带来的容量提升和成本下降都是立竿见影的，用户体验升级非常明显-10。
但是，层数并不是无脑往上冲就完事了。这里头有几个“坎儿”：首先，工艺难度呈指数上升。刻蚀一个100层以上的深孔，跟刻蚀60层的孔，完全不是同一个概念，对设备精度、工艺控制的要求是天壤之别，良品率控制不好，成本反而会飙升-7。性能不一定成正比。层数增加可能会带来信号延迟、电阻增大等问题。所以厂商在堆层数的同时，必须引入像“CMOS under Array”（把外围电路移到存储阵列下方）这类新架构来优化性能-1。可靠性挑战。楼越高，受干扰的风险和电荷流失的可能就越大，需要更复杂的纠错算法和材料创新来兜底-2-9。
所以，结论是：层数是重要的基础，但不是唯一的指标。一个优秀的3D NAND产品，是高层数、新架构、高性能材料以及强大纠错算法的综合体。对于消费者来说，不必盲目追求最高层数，关注具体产品的实际速度、寿命（TBW写入寿命）和价格更重要。
2. 网友“攒机老鸟”提问：现在买SSD，看颗粒是选96层TLC还是更新的176层QLC？纠结！
哈哈，这可是个实际的“选择题”！咱来掰开揉碎说说。
96层TLC：这算是经历过市场考验的“成熟稳重型”。TLC每个单元存3比特数据，速度、寿命（可擦写次数）的平衡性做得比较好。96层技术非常成熟，成本优化到位，所以市面上很多性价比很高的中高端SSD用的就是这类颗粒。它的优点是性能稳定可靠，寿命焦虑小，适合做系统盘或者存放重要数据、经常读写的工作盘。
更新层数（如176层）的QLC：这属于“前沿进取型”。QLC每个单元能挤进4比特数据，所以在同样层数下，容量密度比TLC大得多，能让SSD价格进一步亲民-6。但代价是，它的写入速度、可擦写次数通常不如TLC。不过，新一代的高层数QLC通过改进架构和算法，性能短板已经弥补了很多-1。
怎么选？看你的用途：
如果你是游戏玩家、专业内容创作者，经常需要快速加载和频繁写入，那么选择采用96层或更高层数TLC颗粒的SSD是更省心、更持久的选择。
如果你主要用来存电影、文档等冷数据，或者追求用最低预算装一块大容量仓库盘，那么新款高层数QLC SSD就非常合适，容量大，价格香，足以满足需求。
一句话总结：要性能耐用选成熟TLC，要超大容量性价比选新QLC。 买的时候多看具体评测，别只看层数一个参数。
3. 网友“技术宅”提问：听说长江存储的“晶栈”架构挺厉害，它和三星、海力士的96层技术有什么不同？
这位朋友关注点很专业！这是个关于技术路径的精彩故事。简单说，核心差异在于“怎么盖这栋楼”以及“电路怎么摆”。
三星、海力士等国际大厂的传统路径：可以理解为 “单塔式建筑” 。存储单元阵列和外围电路（负责解码、控制等）都做在同一块晶圆（地基）上，然后一起向上堆叠。好处是集成度高，但设计和制造工艺耦合紧密，调整起来比较麻烦-9。
长江存储的“晶栈”（Xtacking）架构：这思路挺巧妙，可以比作 “双子塔”或者“公寓楼与独立配电房”。它的核心是把存储单元阵列和外围电路分别在两片独立的晶圆上制造，各自选择最优的工艺去加工（比如存储堆叠层用更适合的蚀刻工艺，外围电路用更先进的逻辑工艺），最后通过创新的垂直互连技术，像搭积木一样把它们精准地“键合”在一起-9。
这样做有啥优势呢？
灵活性和性能：两边工艺解耦，可以更快地迭代。比如，可以专注于把存储堆叠层数做高，而外围电路可以采用更先进的制程来提升整体IO速度。论文中提到，这能带来更高的存储密度和性能-9。
缩短开发周期：理论上，可以并行开发，加快产品上市速度。
攻克特定难题：在高层数堆叠中，如何从阵列底部引出电源和信号是个大麻烦（深孔刻蚀难）。晶栈架构通过晶背引出等技术，巧妙地将其转化为平面工艺问题，简化了难度-9。
所以，虽然大家的目标都是造出高性能、高可靠的96层堆叠的3D NAND，但长江存储的“晶栈”架构代表了一条不同的、更具模块化设计思维的创新路径。这种差异化的竞争，对于整个行业的技术进步和消费者来说，都是件好事。
