哎呦喂，您有没有遇到过这样的憋屈时刻？正打游戏呢，眼看要放大招，画面突然卡住转圈圈；或者处理一个大表格，点一下保存，电脑就跟“思考人生”似的，半天没反应。这背后的“罪魁祸首”，多半是那个默默干活但又常常力不从心的仓库管理员——存储设备。今天，咱就来唠唠存储江湖里的几位“侠客”：老当益壮的NAND Flash、中流砥柱的3D NAND，还有那位曾号称要颠覆江湖却命运多舛的3D XPoint，看看它们到底有啥本事，又为啥没能一统天下-1。
咱电脑手机里的数据，归根到底就是一串0和1。存储器的核心任务，就是把这串数字安安稳稳地“放”好，并且能快速“拿”出来。传统的NAND Flash（闪存）就像个大仓库，用“浮动栅”晶体管来存电荷（代表1）或不存电荷（代表0）-8。但这仓库是平房，想多存货，就得把每个房间（存储单元）做得特别小。这就到了物理极限，房间太小，隔壁间的干扰就特别严重，数据容易出错，寿命也蹭蹭往下掉-3-4。
咋办呢？工程师们一拍脑袋：平面不够，咱往立体发展啊！于是，3D NAND技术应运而生。它不追求在平面上雕花，而是像盖摩天大楼一样，把存储单元一层层堆叠起来-3-4。这一下，存储密度实现了革命性提升。像长江存储开发的“晶栈”（Xtacking）架构，更是创新地把存储单元阵列和外围电路分别在两片晶圆上制造，然后像搭乐高一样垂直整合，不仅性能更高，生产周期也缩短了-3-4。可以说，3D NAND靠着“叠楼”的本事，成功接过了NAND Flash容量扩张的大旗，成了现在固态硬盘（SSD）的绝对主力。
虽然3D NAND解决了容量问题，但它的一个“老毛病”还在：它是“块寻址”的。你想改仓库里某个小箱子里的一个苹果，对不起，你得把整个货架（数据块）都搬出来，改好再整个搬回去，效率低下-1-8。而内存（DRAM）是“字节寻址”的，可以直接定位到那个苹果，所以速度极快，但一断电，数据就全没了-1。
于是，一个完美的梦想出现了：有没有一种技术，既能像内存一样快速、精确地访问每一个字节，又能像闪存一样断电后数据不丢失呢？这个梦想，就是“存储级内存”。而3D XPoint，正是英特尔和美光在2015年抛出的、最接近这个梦想的答案-1-5。
这家伙确实有两把刷子：
原理革新：它完全抛弃了晶体管，利用一种特殊的硫族化物材料，通过电压改变其电阻状态（高阻代表0，低阻代表1）来存储数据-2-8。
结构独特：采用三维交叉点阵列结构，字线和位线垂直交错，在每个交叉点上都有一个存储单元和一个选择器，实现了对每个比特的独立寻址-5-8。
性能怪兽：官方宣称其速度比NAND Flash快1000倍，耐用性高1000倍，密度是传统内存的10倍-7-9。它的定位，就是填补DRAM和NAND Flash之间巨大的性能鸿沟-1-6。
英特尔给它起了个霸气的名字“傲腾”（Optane），应用于内存和SSD产品-5。一时间，江湖震动，大家都以为革命来了。
这位“天降猛男”的江湖路却走得异常坎坷，最终在2022年黯然退场-2。为啥呢？说白了，理想和现实之间，隔着成本、功耗和生态三座大山。
成本居高不下：虽然理论上晶圆面积成本与NAND接近，但复杂的材料和工艺导致其总体成本远高于NAND，大约是后者的4到5倍-5-6。对于绝大多数消费级应用来说，用这么贵的部件去获得那部分感知不强的极致性能，实在不划算。
功耗与可靠性挑战：3D XPoint核心的相变材料（PCM）在切换状态时需要较高的电流，带来功耗和散热压力-2。同时，其选择和存储单元串联的架构，在追求更高堆叠层数时变得非常复杂且昂贵，限制了其密度和成本的进一步优化-2。
生态位尴尬：它比DRAM慢，但比NAND贵得多-10。在服务器市场，它曾想通过CXL（计算快速链路）技术以内存扩展器的身份在DRAM侧立足，但对耐久性、功耗的要求极为严苛-2。在消费市场，普通用户和游戏玩家对“内存硬盘鸿沟”的痛感，并没有强烈到愿意支付高昂溢价。
所以，3D XPoint的悲剧在于，它作为一个技术上的“工艺品”非常杰出，但作为一个市场化的“商品”，却没能找到足够大、且愿意买单的应用场景。它的故事告诉我们，在存储江湖里，平衡性能、成本和需求，比单纯追求技术参数更重要。

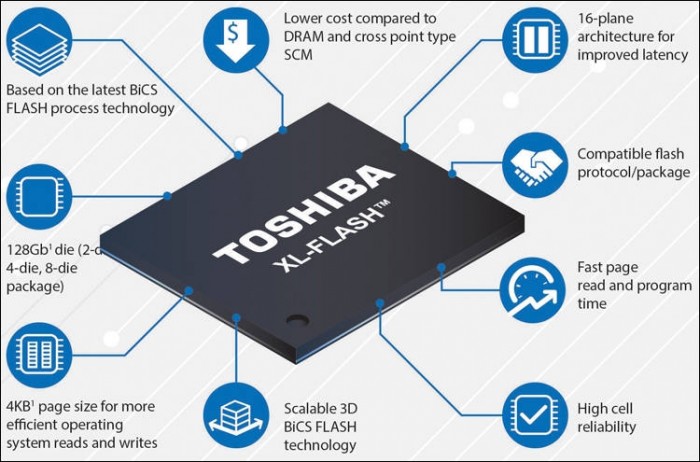

3D XPoint退场了，但填补“内存硬盘鸿沟”的梦想并未熄灭。江湖中，新的挑战者已经出现。
其中一个是 “纯OTS存储器” 。研究人员意外发现，用于3D XPoint中的Ovonic阈值开关（OTS）选择器本身，在特定条件下就能表现出记忆特性-2。这意味着，未来可能用一个元件同时完成选择和存储的功能，材料系统更简单，制造更容易，尤其是能耗有望降低到PCM的十分之一，非常适合未来CXL内存的应用需求-2。
另一个方向是 “存算一体” 。这思路更绝，干脆不让数据在处理器和存储器之间“跑来跑去”了，直接在存储单元里完成计算，彻底打破“存储墙”-4。这被认为是应对人工智能等数据密集型任务的关键方向。
总而言之，存储技术的进化，是一部围绕速度、容量、成本、耐用性和功耗的永恒“平衡术”。从NAND Flash到3D NAND，是容量维度的胜利；而3D XPoint的探索，则是在速度与持久性维度上一次悲壮的前冲。未来，无论是纯OTS存储器还是存算一体，它们都将继续在这条平衡木上寻找新的支点。对于我们用户而言，好消息是，这场没有硝烟的江湖之争，最终总会让更快、更大、更稳、更便宜的存储设备，飞入寻常百姓家。
1. 网友“科技老饕”提问：看了文章，还是有点抽象。能不能举个更形象的例子，说明“块寻址”（NAND）和“字节寻址”（3D XPoint/内存）在实际使用中到底有啥区别？
答：这位朋友问得好，咱就用一个贴切的比喻来说道说道。想象一下，你有一个超大的图书馆（存储空间）。
“块寻址”的NAND Flash：这个图书馆的管理员有点“懒”，或者说是规矩如此。你想去修改某一本书（一个数据位）里的一个错别字。管理员不会直接带你去找到那本书、那一页。他会说：“对不起，先生/女士，我们的最小服务单位是‘一个书架’（一个数据块，通常大小如4KB）。您告诉我这本书在哪个书架，我得把整个书架的书都搬出来，送到您面前的阅览桌上。您改好那个错别字后，我再把这个书架上所有的书（包括其他你没动过的）重新检查一遍，然后整个书架原封不动地搬回去放好。” 这个过程，就是NAND的“读取-擦除-写入”周期-8。即使你只改1个字节，也得搬动整个块（几千个字节），自然就慢、也损耗书架（影响寿命）。
“字节寻址”的3D XPoint或DRAM（内存）：这个图书馆的管理员就非常高效精准。你想改哪个错别字，他直接带你到对应的区域、书架、层、那一本书、那一页、那一行。你当场提笔就改，改完合上书放回原处，完事。整个过程只涉及你真正要动的那一丁点地方，速度快得飞起。
所以，当你频繁保存、编辑大文件（如视频工程、大型设计图），或者数据库在处理大量随机小数据更新时，“字节寻址”的优势就是碾压性的。而3D XPoint当年想做的，就是成为一个既能像第二个管理员那样精准服务（字节寻址、速度快），又能在图书馆下班断电后（电脑关机），所有书本位置和信息都保持不变（非易失性）的“超级管理员”-1-6。遗憾的是，雇这位“超级管理员”的薪水（成本）太高了，大多数图书馆（普通用户）用不起。
2. 网友“攒机小白”提问：原来傲腾（Optane）这么厉害又这么惨啊。那我现在买电脑，特别是装机和升级SSD的时候，到底该怎么在SATA、NVMe这些里面选？它们和今天讲的这些技术是啥关系？
答：这个问题非常实际！别被吓到，其实你提到的这些（SATA、NVMe）和今天讲的（NAND、3D XPoint）属于不同层面的概念，我帮你理一下：
存储介质（是什么）： 这是“仓库本身用什么材料和方法盖的”。比如今天文章的主角：3D NAND是当前绝对主流的“盖楼”方式，决定了SSD的容量和基本体质。而3D XPoint是另一种更高级但已退市的“建筑工艺”。
接口协议（怎么运货）： 这是“仓库门口连接外界的马路和交通规则”。SATA就像一条老旧的县道，速度上限低（约600MB/s）。NVMe则是一条基于PCIe车道的高速公路，红绿灯少（协议效率高），速度上限极高（可达每秒数GB甚至更高），能充分发挥高性能“仓库”（如优质3D NAND SSD）的出货能力。
给你的直接建议是：
看接口：现在装机或升级，无脑选NVMe协议的M.2接口SSD。它速度远快于SATA，已是主流和性价比之选。
看介质：在NVMe SSD里，关注其是否采用3D NAND以及堆叠层数（如176层、232层）。通常层数越高，技术越新，容量密度和性能可能越好。品牌方都会把这作为宣传点。
看缓存：有些高端SSD会搭配一小块DRAM缓存（独立缓存）来提升性能，对于频繁读写有帮助。没有独立缓存的盘会调用一部分主机内存或使用SLC缓存策略，日常用也够。
忘掉傲腾：对于普通游戏、办公、娱乐用户，3D XPoint（傲腾）已成过去式，不需要也不应该纳入考虑。它的性能优势在绝大多数日常场景中感知不强，且已退市无后续。
简单说，你现在要关心的就是：选一条NVMe高速路（接口），连接一个用现代高层建筑工艺（3D NAND）盖的大容量、有口碑的仓库（品牌SSD），就能获得非常棒的体验了。
3. 网友“未来观察家”提问：文章最后提到“纯OTS存储器”和“存算一体”，感觉很有未来感。它们离我们实际用到还有多远？另外，我们国家的长江存储的“晶栈”技术，在国际上到底是个什么水平？
答：这两个问题一个关乎未来，一个关乎当下，问得很有水平。
关于“纯OTS存储器”和“存算一体”的距离：
纯OTS存储器：目前仍处于高级研发和原型验证阶段。像imec这样的顶级研究机构已经在300毫米晶圆上制造出了原型器件，展示了超低功耗和足够快的操作速度等优势-2。但它走向商业化还需解决材料环保性（替换掉砷、硒等元素）、将耐久性再提升数个数量级、以及降低单元之间的性能波动等关键挑战-2。乐观估计，其作为CXL内存等专业应用登场，可能还需要好几年时间。
存算一体：这是学术界和产业界共同的热点，但路径多样。一些基于新型存储器（如阻变器件RRAM）的存算一体芯片，已在实验室针对AI推理等特定任务展示了惊人能效-4。但要作为一种通用计算架构取代或部分取代现有CPU/GPU+内存的模式，道阻且长。它面临电路设计复杂度高、精度控制难、编程模型和软件生态从零构建等巨大挑战。短期内，我们更可能先在智能手机、物联网设备的AI协处理器等特定场景中见到它的身影-4。
关于长江存储“晶栈”（Xtacking）技术的水平：
可以毫不夸张地说，“晶栈”是近年来NAND闪存领域最具颠覆性的架构创新之一，让长江存储实现了从追赶到并跑，甚至在某些方面引领的跨越-3-4。
