手机里几千张照片和视频、电脑里堆积如山的工作文件、智能汽车中不断更新的地图数据，所有这些都依赖着背后一项“隐形”却至关重要的技术。

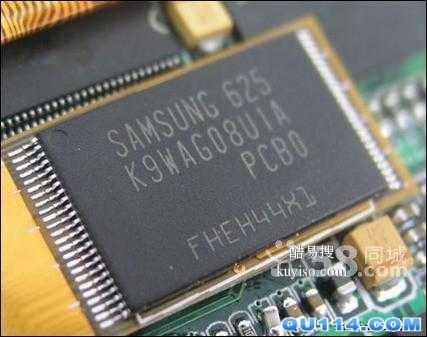

深夜加班时电脑突然卡死，导出几十G项目文件时进度条缓慢如蜗牛，新买的手机才用一年就频频提示“存储空间不足”。这些日常困境的根源，往往指向一个藏在电子设备深处的核心组件——存储芯片。
而3D NAND技术正在从根本上改变这个局面，它正像建筑界从平房向摩天大楼的演进一样，重新定义着数据存储的可能性。
理解存储芯片3D NAND技术，不妨从一场生活观察开始。想象一下：在城市中心有限的地块上，开发商是选择建造一层平房，还是向上发展盖起高层住宅？
2D NAND就像是数据存储领域的“平房”，存储单元沿着平面排列。这种技术路线在早期确实有效，但随着半导体工艺接近物理极限，平面扩展遇到了瓶颈。
2016年前后，闪存颗粒频繁出现在科技新闻中，围绕它的制程问题和价格波动成为消费者和厂商的共同困扰-3。
当技术专家们发现无法在平面上继续“挤”进更多存储单元时，行业的集体智慧开始向上寻找答案。3D NAND技术的核心突破在于思维转换：既然平面已满，不如垂直发展。
这种创新并非简单的堆叠，而是需要解决一系列复杂的技术难题-9。
最初的3D NAND产品只有24层，由三星在2013年率先推向市场-7。当时看来已是技术壮举，但比起今天的产品，只能算是“低层公寓”。
如今，存储芯片3D NAND技术已经发展到超过300层的惊人高度。2025年，SK海力士宣布321层NAND出货，长江存储也传出基于Xtacking 4.0架构的294层3D NAND量产消息-8。
层数增加带来的直接好处是容量提升，但技术的真正进步远不止于此。
更令人印象深刻的是，存储芯片3D NAND技术不仅“盖得高”，还要“盖得好”。早期的3D NAND采用浮栅技术，但电荷俘获技术逐渐成为主流，它在性能和成本之间找到了更好的平衡点-1。
电荷俘获单元将电荷存储在绝缘体中而非导体中，显著降低了存储单元之间的静电耦合，提高了读写性能-9。
随着3D NAND从概念走向商业应用，全球存储厂商展开了一场没有硝烟的“层数竞赛”。这场竞赛的激烈程度不亚于任何科技领域的军备竞赛。
美光宣布232层NAND闪存芯片实现量产，SK海力士则推出了238层4D NAND闪存-7。铠侠和西部数据联手，在2025年展示了332层的第十代3D闪存技术，NAND接口速度达到4.8Gb/s的新高度-4。
国产力量也在迅速崛起。长江存储实现了跳跃式发展，从64层直接跳到128层，再进一步发展到232层，缩短了与国际领先水平的差距-7。
不同厂商选择了不同的技术路径，如三星的V-NAND、铠侠的BiCS技术、长江存储的Xtacking架构等，各有特色-7。
如果说前几年消费者对存储芯片的认识还停留在“手机内存越大越好”的层面，那么AI时代的到来，让存储芯片3D NAND的重要性达到了前所未有的高度。
AI大模型的训练需要海量数据支持。以OpenAI的GPT-4为例，它由近2万亿个参数构建，基于约13万亿个标记进行训练-10。这样的数据规模，对存储系统的容量和速度提出了极高要求。
企业级SSD市场需求因此迎来爆发式增长，而这正是3D NAND技术发挥优势的舞台-10。
数据中心需要处理的数据量呈指数级增长，普通消费者可能意识不到，每次与智能助手对话、使用AI修图工具或享受个性化推荐服务时，背后都有存储芯片3D NAND在默默工作-6。
当层数突破300层大关后，单纯增加层数遇到了新的瓶颈。传统单片制造架构开始暴露出系统性缺陷，外围电路承受着整个堆叠制程的高温考验，晶体管性能退化、良率恶化-10。
混合键合技术成为了破解这一难题的关键。这项技术将存储单元晶圆和外围电路晶圆分别制造，然后通过纳米级精度的对准和键合，像拼积木一样将它们组合在一起-10。
长江存储实际上早已布局这一领域，从2018年开始就将名为Xtacking的混合键合技术应用于64层NAND-10。三星则计划在400多层的V10 NAND中采用混合键合外围单元（CoP）架构，目标是将接口速度提升至5.6 GT/s-10。
面对日益增长的数据存储需求，3D NAND技术仍在不断演进。业界已经开始讨论1000层NAND的可能性-6。
Lam Research开发出低温蚀刻技术，为解决1000层3D NAND制造的技术难题提供了可能-6。IMEC的研究人员则认为，1000层的NAND闪存可能在10年内出现-7。
提高存储密度不只有增加层数这一条路。从SLC到MLC、TLC再到QLC，每个存储单元中存储的比特数也在增加-7。QLC技术允许每个单元存储4比特数据，虽然寿命相对较短，但极大地提升了存储容量。
新材料和新技术也在不断涌现。复旦大学研究团队开发出“破晓”皮秒闪存器件，擦写速度提升至亚纳秒级别，有望颠覆现有存储器架构-8。
价格信号已经悄然变化。 2025年上半年，NAND闪存价格连续两个月上涨，企业级SSD成为主要的价格支撑-2。全球AI驱动存储市场预计将从2024年的287亿美元，激增至2034年的2552亿美元-2。
随着3D NAND层数继续增加、混合键合技术日益成熟，未来我们或许能在指甲盖大小的芯片中存储整个图书馆的信息。那些曾经令人头疼的“存储空间不足”提示，将逐渐成为过去式。
这个说法有一定道理，但不完全准确。3D NAND技术的进步确实能让存储设备在相同体积下拥有更大容量和更好性能，但这不直接等同于“更耐用”。
实际上，随着存储密度的提高，每个存储单元的可靠性面临更大挑战-1。早期的SLC闪存每个单元只存储1比特数据，可经受10万次编程/擦写循环；而现在主流的TLC每单元存储3比特，循环次数降至约3000次；QLC更是只有1000次左右-7。
不过别担心，工程师们已经开发出多种技术来弥补这些不足。先进的纠错码技术如LDPC码被广泛应用，能有效检测和纠正数据错误-1。同时，通过更智能的磨损均衡算法，系统可以确保所有存储单元均匀使用，避免部分单元过早失效。
所以整体而言，采用3D NAND的设备在容量和速度上有明显优势，而可靠性和寿命则通过系统级方案得到保障，最终用户体验确实是更好了。
3D NAND技术当前面临的最大挑战可以概括为“高、精、尖”三个方面。
“高”指的是堆叠层数越来越高带来的技术难题。当层数超过300层后，需要在30微米厚的堆叠层中保持所有部件均匀性，这对沉积和蚀刻工艺提出了极高要求-9。三星在开发400多层V10 NAND时就遇到了超低温蚀刻的技术瓶颈-10。
“精”指的是制造精度要求不断提高。混合键合技术需要将两片晶圆在纳米级精度上对准并键合，实现无缝连接。这需要极高的设备精度和工艺控制能力-10。
“尖”则指尖端材料和工艺的创新压力。为了进一步缩小存储单元尺寸，业界正在探索气隙集成、电荷陷阱层分离等创新技术-9。这些尖端技术能减少存储单元间的干扰，但集成到生产流程中极具挑战性。
国产3D NAND技术近年来进步显著，已经形成了具有特色的技术路线和市场竞争力。
长江存储作为国内领先企业，自研的Xtacking架构将存储单元阵列和外围电路分别制造在两片晶圆上，然后通过混合键合技术连接-10。这项技术从2018年开始应用于64层NAND，如今已发展到近300层产品-8-10。
与单纯追求层数的策略不同，长江存储更注重架构优化和良率控制。Xtacking技术允许存储单元和外围电路分别采用最适合的工艺制造，提高了生产灵活性和产品性能-10。这种技术路线使长江存储在全球存储厂商普遍缩减投资的2024年能够逆势扩张-10。
虽然国产3D NAND在绝对堆叠层数上可能暂时落后于国际最先进水平，但在产品可靠性、功耗控制和成本效益方面已经具备了相当竞争力-10。随着AI时代对存储需求的激增和国产化政策的支持，中国存储产业链有望迎来更大发展空间-2。
