嘿，朋友们，今天咱们来聊聊一个听起来有点技术宅，但其实撑起了我们整个数字世界地基的东西——平面DRAM。你可以把它想象成电脑里一个超级勤快但又有点“健忘”的短期记忆管家。你打的每一个字，刷的每一个网页，在被CPU大佬处理之前，都得先经过它的手。不过，这位管家年纪不小了，它正站在一个历史转折点上，身后是延续半个多世纪的荣光，面前是看似难以逾越的高墙和一条充满诱惑的新道路。
咱得先弄明白这平面DRAM到底是个啥。简单说，它的核心秘密就是一个极其精巧的“微缩盆景”：一个晶体管开关，加上一个用来储存电荷的小电容器-5。电荷满着，就记作“1”；电荷没了，就代表“0”。这设计，自打1966年IBM的罗伯特·登纳德鼓捣出来之后，精髓就没咋大变过-1。你可别小看这简单的“1T1C”结构，正是因为它简单，才能在指甲盖大小的芯片上，塞进几十亿甚至上百亿个这样的存储单元，成就了如今海量内存的基础。
它的工作方式也挺有意思，像一场精密的舞蹈。比如要读取数据，字线（Wordline）上打个信号，一整排“小房间”（存储单元）的门（晶体管）就打开了。里面的电容器通过位线（Bitline）开始“吐水”（放电）或“吸水”（充电），产生细微的电压变化。这时，旁边守着的“超级耳朵”——感应放大器，立马捕捉到这点动静，把数据放大并锁存住-5。但问题来了，这读取过程是“破坏性”的，读一次，电容的电荷状态就变了。所以读完还得赶紧把数据原样写回去，这叫“刷新”-5。更麻烦的是，即便你不去读它，电容也会自己慢慢漏电，所以平面DRAM必须像个陀螺一样，每隔几十毫秒就得把所有数据从头到尾主动刷新一遍，这也是它名字里“动态”二字的由来-5。你看，为了记住东西，它得多累啊。
可就是这位有点“麻烦”的管家，过去几十年里功劳卓著。从个人电脑到智能手机，再到后来的数据中心，哪里需要快速处理海量数据，哪里就有它的身影-1。它也遵循着著名的摩尔定律，工艺节点从微米级一路狂奔到如今的10纳米级别，美光、三星这些巨头都已经在量产所谓1β或1b nm的第五代10nm级产品了-1。每一次工艺微缩，都能在同样大小的硅片上刻出更多的存储单元，成本更低，性能更高，这才让我们的手机电脑内存从MB、GB一路涨到了今天的16GB、32GB甚至更大。
但是，魔法总有失效的时候。平面DRAM这位老将，现在正真切地撞上了一堵名叫“物理极限”的厚墙。
首先，就是那个“刷新”的噩梦越来越难以承受。工艺越先进，晶体管尺寸越小，电流泄漏的问题反而越严重-1。电容本身就小得可怜，还要不停对抗漏电，维持电荷的难度呈指数级上升。这就好比要求一个越来越小的杯子，在底部有洞的情况下，还得时刻保持固定的水量，简直是强人所难。
是微缩本身走到了死胡同。为了在更小的面积里保证电容能储存足够的电荷（确保数据不“模糊”），工程师们不得不把电容做成又深又细的“深井”结构，其深宽比（深度与直径之比）已经从几十年前的10左右，飙升到了惊人的40-45-8。这相当于用极细的针，在硅片上钻出极深且笔直的孔，再在里面精工雕琢出电容结构，制造难度和成本直线飙升。业界为了延续这条技术路线，已经用上了High-K材料、极紫外光刻（EUV）这些“神器”，但依然是杯水车薪-1。平面DRAM的工艺升级速度明显放缓，每一次节点进步带来的密度提升都越来越有限-1。

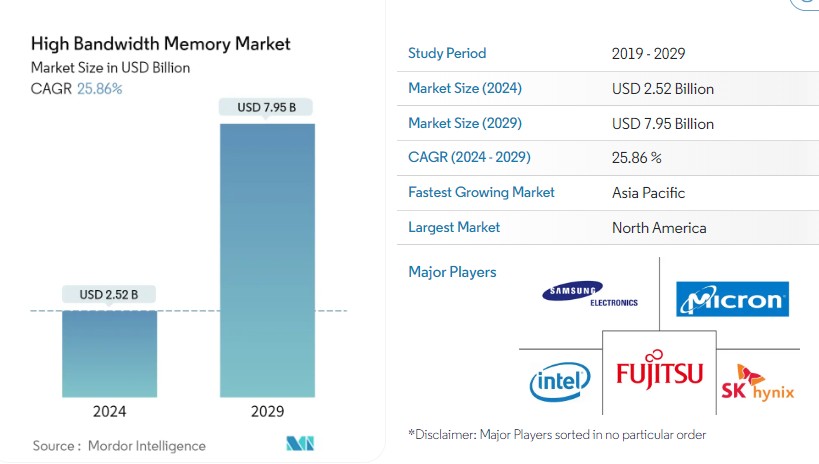

更要命的是，一场新的需求海啸来了——人工智能。AI训练和推理，尤其是大模型，对内存带宽和容量的渴求是贪婪的。这直接导致了两个结果：一是HBM（高带宽内存）等高端产品成为香饽饽，价格坚挺；二是像英伟达这样的AI巨头，为了保障自己的GPU产能，愿意为服务器用的LPDDR5内存支付比手机厂商高出50%-60%的溢价-3。存储芯片原厂为了追求更高利润，自然把大量产能优先分配给AI客户。TrendForce预测，到2026年，AI与服务器相关应用将吞噬掉高达66%的DRAM产能-3。这直接挤压了消费电子（如手机、电脑）能拿到的平面DRAM供应量，引发了从2024年开始、可能持续数年的存储芯片“史诗级”涨价潮-3。咱们普通人买手机电脑变贵、内存升级放缓，根子就在这里——产能被AI“抢”走了。
路到山前，总得寻找新的方向。当横向扩展（平面微缩）举步维艰时，工程师们把目光投向了天空——纵向堆叠。这就是被业界视为下一代存储技术关键的 3D DRAM 。
这思路其实是一种降维打击。平面DRAM的困境在于，无论怎么在二维平面上精打细算，面积就那么大，还受制于电容深井的物理极限。而3D DRAM的思路，是彻底改变游戏规则：把存储单元像盖高楼一样，一层层垂直堆叠起来-1。这样做的好处是革命性的：它不再极度依赖将线宽缩小到1纳米、2纳米这种地狱难度，而是通过增加“楼层”（堆叠层数）来在单位面积内实现存储容量的倍增-4。
这个转变意义重大。它让产业竞争的焦点，从对先进光刻机（EUV）的极致依赖，部分转向了对刻蚀、沉积、晶圆键合等工艺的深度挖掘-4。例如，制造3D DRAM需要刻蚀出极高深宽比的通孔，这推动了刻蚀设备的进步（中微公司已能提供深宽比达90:1的刻蚀机）；也需要将存储阵列晶圆和外围电路晶圆精准键合，这又促进了混合键合技术的发展-4。这对于全球半导体产业格局，尤其对于正在奋力追赶的中国存储产业，提供了一个绕过部分尖端光刻封锁、在新技术赛道发力突破的宝贵时间窗口-4。
目前，三星、SK海力士、美光三大巨头均已亮出各自的3D DRAM路线图。SK海力士提出了基于4F² VG（垂直栅极）平台的技术路径-2，三星在开发垂直通道晶体管（VCT）技术-4，美光则在探索铁电（HZO）DRAM等路线-4。像无电容器（2T0C/3T0C）的IGZO-DRAM等创新方案，也作为高密度3D DRAM的有力候选者，在中科院微电子所等研究机构中取得进展-1。虽然真正的商业化产品预计还要数年时间，但方向已经无比清晰：从平面到立体，是DRAM技术延续生命、拥抱AI时代的必然一跃。
所以，回过头来看平面DRAM，它更像一位功勋卓著但已渐显疲态的老兵。它用简洁优雅的设计，托起了信息时代的前半场。技术的浪潮无情奔涌，AI时代对算力和存储的饥渴，正逼迫着底层硬件架构发生根本性变革。平面DRAM的挣扎与涨价，是旧范式抵达极限的阵痛；而3D DRAM的兴起，则是一场面向未来的深刻重构。我们作为用户，在为当下的内存价格皱眉时，也不妨期待一下，这场从“平面”到“立体”的底层革命，将会为未来的计算世界，打开怎样一扇新的大门。
以下是三位网友的提问和回答：
网友“好奇的芯片小白”提问：
看了文章，还是不太明白，为什么电容漏电问题在工艺升级后反而更严重了？这听起来不合常理啊，工艺进步不应该是让东西更好吗？
回答：
这位朋友，你这个问题提得特别好，这也是半导体世界里一个非常经典又有点反直觉的“坑”。咱们可以打个比方来理解：假设原来的电容是个大水缸，晶体管是水龙头。工艺落后时，水缸大，水龙头也粗，虽然关不严实会漏点水，但水缸存水量大，漏一点短期内影响不大。
现在工艺进步了，目标是把存储单元做得更密集。于是，水缸（电容）被做得非常非常小，可能就变成一个酒杯大小，但为了让它还能存住足够多的“电荷之水”来确保数据稳定（区分1和0），工程师们只好把它做得特别深，成了个细长的“试管”。这就是前面提到的高深宽比电容-8。
与此同时，水龙头（晶体管）也被做得极其微小。在微观尺度下，晶体管不是我们想象中绝对“关死”的阀门。即便在关闭状态，也会有极其微弱的“亚阈值漏电流”像水蒸气一样通过。工艺尺寸越小，这种量子隧穿效应和漏电现象反而越难控制-1。
这下问题就清楚了：一边是存水能力急剧下降的“细试管”（小电容），另一边是关不严的“微型水龙头”（漏电晶体管）。原来大缸粗龙头时漏一点无所谓，现在试管里那点水，可能漏电速度比预想的快得多，数据（电荷）很快就丢失了。这就是为什么必须频繁刷新，也是为什么进一步微缩变得无比艰难——要在原子尺度上，同时雕琢出一个能存住电荷的完美“深井”，和一个能彻底关断的完美“开关”，当前的物理规律和材料科学都快碰到天花板了-1。
网友“搞机多年的大叔”提问：
说AI抢产能导致我们买的内存和手机变贵，这个我能理解。但为什么那些存储大厂不多建点厂、多生产点呢？他们不想赚钱吗？
回答：
“大叔”您好，您这个问题直接点出了当前存储行业的核心矛盾——不是不想，而是不能那么快。这里面有深刻的产业规律在起作用。
首先，建厂不是搭积木，它是一个资本密集、技术密集且周期超长的重型投资。一座先进的半导体晶圆厂，从规划、建厂、设备安装调试到最终量产，通常需要至少2-3年甚至更长时间-3。比如TrendForce的分析就指出，三星、海力士、美光的新厂建设周期都很长，最快也要到2027年下半年才能完工，投产还需要几个季度的调试期-3。远水解不了近渴，2026年这波需求高峰，他们主要得靠现有工厂“挖潜”。
产能分配是门“利润最大化”的生意。现在市场需求是结构性的：AI用的HBM和高端服务器内存，其利润率和价格稳定性远高于给手机电脑用的消费级DRAM-3。同样一条产线，如果用来生产HBM或高溢价服务器内存，赚的钱要比生产普通内存多得多。作为上市公司，管理层首要任务是对股东负责，追求更高利润，因此将有限产能优先分配给高端产品，是再自然不过的商业决策-3。这就好比一家工厂，同时接到爱马仕和优衣库的订单，在产能有限时，它会优先保证哪个？答案显而易见。
巨头们对“盲目扩产”有惨痛的历史教训。存储行业是强周期行业，过去几十年经历了多次“扩产→过剩→降价→亏损”的惨烈循环。即便现在需求旺盛，他们在扩产上也相对谨慎，更倾向于看到持续、确定的需求信号后再大手笔投入。当前他们增加的资本支出，更多是面向2027年及之后的下一代技术（如3D DRAM）和AI需求布局-10。
所以，咱们消费者面对的涨价，是短期激进需求（AI）、长期产能建设滞后、以及企业利润导向的产能分配三者共同作用的结果。要等到新产能大规模开出，或者AI需求出现阶段性平稳，这个紧张局面才可能缓解。
网友“关注国货的科技粉”提问：
文章最后提到3D DRAM对中国存储产业是个机会，能绕过光刻限制。能不能具体说说，咱们国内厂商在这方面到底有哪些布局和进展？真的能实现弯道超车吗？
回答：
这位爱国科技粉，你的关注点非常关键！3D DRAM技术路线的确为全球存储产业带来了变局，也给中国存储企业提供了一个差异化的竞争思路。说“弯道超车”可能还为时尚早，但说“开辟新赛道、争取并跑机会”是切实可行的。
具体布局和进展主要体现在几个层面：
技术研发与专利积累：国内研究机构和企业已经在3D DRAM的关键技术路径上积极布局。例如，中科院微电子所联合华为海思团队，很早就提出了基于铟镓锌氧（IGZO）材料的无电容（2T0C）DRAM方案，这种方案特别适合做高密度堆叠，是3D DRAM的重要候选技术之一-1。国内龙头存储厂商也早已申请了关于“Xtacking”类似架构的DRAM专利，这种架构的特点就是可以将存储单元阵列和外围逻辑电路分别在两块晶圆上制造，然后通过混合键合技术垂直堆叠起来，这正是3D DRAM的核心思想之一-4。
设备与材料的突破：3D DRAM的制造，降低了对最尖端光刻机（EUV）的依赖，但大幅提升了对于刻蚀和沉积设备，以及晶圆键合技术的要求-4。这正是国内半导体装备企业发力的好机会。比如，中微公司已经能够研制出深宽比高达90:1的刻蚀设备，足以应对初期3D DRAM结构制造的挑战-4。在更关键的晶圆键合环节，国内如青禾晶元等公司，已经在混合键合、常温键合等先进键合技术上取得了突破-4。这意味着，在3D DRAM的生产工具链上，我们正在逐步构建自主能力。
产业链的协同契机：与需要IDM（设计制造一体）模式的传统DRAM竞争不同，3D DRAM的某些技术路径（如晶圆键合）更倾向于设计、制造、封装等环节的紧密协同与分工。这有利于国内目前设计、制造、设备相对分离但正努力协同的产业生态，去探索一种新的合作模式，集中力量突破关键技术模块-9。
当然，挑战依然巨大。 三星、SK海力士、美光在3D DRAM上投入早、专利厚、生态强。我们面临的是从材料、设计、工艺到量产经验的全链条追赶。但可以确定的是，在3D DRAM这条新赛道上，国内外技术差距相对于传统平面DRAM而言要小得多-9。只要我们坚持长期主义，在关键技术上持续投入和聚焦（比如IGZO材料、混合键合、特定架构设计），完全有可能在未来3D DRAM的全球版图中，占据重要一席。这不再是一个单纯模仿和追赶的故事，而是一个在技术范式变迁中，抓住机遇、创造自身优势的新征程。
