每次电脑卡顿，你焦急地敲击键盘时，可能想不到，决定这瞬间体验的竟是内存里那些纳米级的电容和晶体管。
深夜赶工做设计，刚渲染到一半，软件突然卡死，你盯着屏幕上那个“内存不足”的提示，无奈地叹了口气。这已经是这周第三次了，32GB的内存条，怎么还是不够用？
你或许不知道，就在那个小小的内存条里，藏着几十亿个微小的电容结构，它们才是决定你电脑性能的关键。而如今，这些结构正经历着一场静默却革命性的技术革新-1。
动态随机存取存储器，也就是我们常说的DRAM，可以说是现代电子设备的心脏。从你的智能手机到数据中心里昼夜运行的服务器，都离不开它的支持-1。
DRAM的核心其实是一个极为简单的设计：一个晶体管加上一个微小的电容。晶体管充当开关，电容则负责存储电荷-7。
简单来说，电容里有电荷就表示“1”，没电荷就表示“0”。就是这么简单的二进制原理，构成了我们数字世界的一切基础。
当你点击保存文件时，数据就是通过这种方式被写入内存的；当你打开网页时，浏览器也是通过读取这些“0”和“1”的组合来加载内容的。
DRAM技术经历了从沟槽式到堆叠式的演进过程。沟槽技术是先在硅晶圆上“挖洞”制作电容，然后再在上面制作晶体管-1。
这种技术有个致命的弱点：随着芯片尺寸不断缩小，挖洞的深度越来越难以控制。这直接导致了生产成本的飙升和良品率的下降。
2009年，随着德商奇梦达申请破产保护，沟槽技术走到了尽头，70纳米DRAM成为了该技术最后一代实现量产的产品-1。
堆叠技术则反其道而行之：先制作晶体管，再在上面“堆叠”电容。这种方式更适应现代芯片制造工艺，成为了当前DRAM制造的主流技术。
在堆叠技术中，一种关键的支撑结构——dram托槽，扮演着至关重要的角色，它不仅要提供结构支持，还要确保电容图形的均匀分布。
当DRAM制程工艺进入20纳米以下时，工程师们面临着一个棘手的问题：如何保证这些微小的电容图形在制造过程中保持均匀？
传统的多重图形转印技术需要大量的晶圆来进行调整，通常需要19片晶圆才能找到最佳参数-1。这不仅成本高昂，而且耗费时间。
更麻烦的是，晶圆与晶圆之间还存在细微差异，这些差异可能导致数据误判，进一步影响良品率。
近年来出现的创新dram托槽设计，通过巧妙的图形布局，成功将19种不同的均匀性测试整合到一片晶圆上，这就像把19场不同的实验压缩到同一片晶圆上进行。
新的设计方法让制造效率大幅提升。原本需要花费19片晶圆才能得到的曝光中心值，现在用1片晶圆就能完成-1。
资源消耗的大幅减少意味着生产成本显著降低，这对于DRAM这种大规模生产的产品来说，意义非凡。
更重要的是，这种方法减少了因晶圆间差异导致的数据误判，提高了整体良品率，使得更高密度的DRAM生产成为可能。
这种技术进步直接带来了我们手中的电子产品内存容量越来越大，价格却越来越亲民。从几十兆到几百兆，从几G到几十G，内存容量的增长曲线几乎是指数级的-2。
三星电子最近宣布已经实现24Gb容量GDDR7的量产，传输速率高达42.5Gbps-10。这一突破为AI训练和高性能计算提供了更强的支持。
CXL技术作为一种扩展DRAM容量的解决方案正在兴起，它允许不同服务器共享内存资源，大幅提高了数据中心的灵活性和效率-10。
第七代Z-NAND技术和“内存级存储”概念的提出，预示着存储和内存之间的界限正在模糊，未来可能会出现性能更接近内存的新型存储设备。
在堆叠技术中，优化的dram托槽结构能够提高电容密度，为更高性能的DRAM产品铺平道路。这种微观世界的技术创新，最终将转化为我们日常使用中更流畅的体验。
先说结论：对于普通用户，差别没那么夸张；但对专业应用和前沿技术，DDR5是必需品。
差别主要体现在三个方面：频率、电压和架构。DDR5起步频率就是4800MHz，比DDR4的3200MHz高出一大截-3。更高的频率意味着更快的数据传输速度，特别是在处理大文件或多任务时会有明显感觉。
电压方面，DDR5降到1.1V，比DDR4的1.2V更节能-3。别小看这0.1V的差别，对于笔记本用户来说，可能就意味着更长的续航时间；对于数据中心，那就是实打实的电费节约。

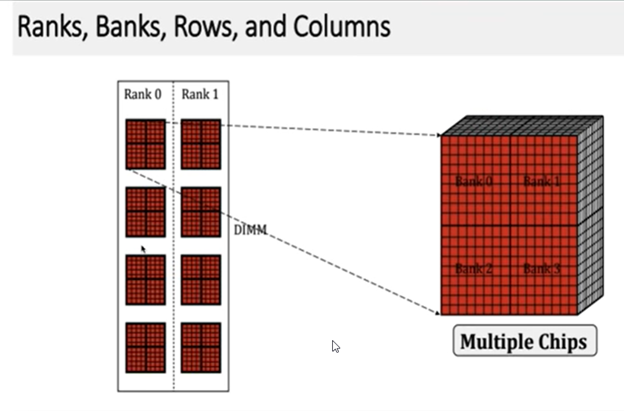

架构上，DDR5引入了Bank Group设计，相当于在内存内部增加了更多“小通道”，数据可以并行处理，效率更高-3。这对于需要大量数据交换的应用，比如视频编辑、3D渲染或科学计算，提升尤为明显。
如果你是普通办公、上网、看视频，DDR4完全够用。但如果你是游戏玩家，特别是玩那些对内存带宽敏感的大型游戏；或者是内容创作者，经常处理4K/8K视频；亦或是从事AI开发、数据分析等工作，那么DDR5带来的提升是实实在在的。
核心原因就两个：物理形态不同，设计目标不同。
物理上，手机内存是直接焊接在主板上的，而电脑内存是插在插槽里的模块-6。这种差异源于不同的使用场景：手机追求轻薄，内部空间极其宝贵；电脑则更注重可升级性和维修便利性。
设计目标上，手机内存（LPDDR系列）更注重低功耗，“LP”就是“低功耗”的意思。手机电池容量有限，每一毫瓦的电量都很珍贵。而电脑内存（DDR系列）更注重纯粹的性能，功耗限制相对宽松。
技术层面，虽然它们都基于DRAM原理，但具体的电路设计、信号传输方式都有差异-6。手机内存通常采用更先进的制程工艺，集成度更高；电脑内存则可能使用更成熟的工艺，追求稳定性和成本效益。
接口协议也不同。手机内存使用移动平台优化的物理层和协议层，而电脑内存遵循JEDEC制定的标准DIMM接口规范。这就好比同样是用汽油的发动机，摩托车和汽车的发动机结构、调校方式完全不同，虽然基础原理相似。
未来内存技术正朝着“更高、更快、更智能”三个方向演进，而HBM代表了其中的一种极致路径。
“更高”指的是堆叠层数。传统DRAM是平面结构，而HBM通过3D堆叠技术，将多个内存芯片垂直堆叠在一起，大大提高了空间利用率-10。这种技术让有限面积内能容纳更多的内存容量，特别适合对空间敏感的应用，比如显卡和高性能计算卡。
“更快”指的是数据传输速率。GDDR7已经达到42.5Gbps，而未来的产品还会更快-10。除了提高频率，新的接口技术如CXL也在改变内存与处理器之间的通信方式，降低延迟，提高效率。
“更智能”指的是内存正在从被动的数据存储单元，转变为能主动参与计算的智能部件。三星提出的“内存级存储”概念，就是试图模糊内存和存储的界限，让数据访问更加高效-10。
HBM和传统内存不是取代关系，而是互补关系。HBM性能更强，但成本更高，主要用于高端GPU、AI加速器等对带宽要求极高的场景-10。传统内存在成本、容量和通用性上仍有优势，是主流计算平台的主力。
未来可能出现更多样化的内存产品，针对不同的应用场景进行优化。就像交通工具有自行车、汽车、高铁和飞机一样，每种内存技术都有其最适合的使用场景，共同构成一个多元化的内存生态系统。
