铠侠的工程师把300毫米晶圆研磨得比头发丝还薄，控制在0.1微米的精度内，就为了在指甲盖大小的空间里塞进32个闪存芯片。
“手机内存又满了”成为数字时代的集体抱怨，而解决这个问题的幕后英雄正是3D NAND封装技术。存储芯片不再是平面铺开的“独栋别墅”，而是变成了拔地而起的“摩天大楼”。
这背后的技术竞赛激烈得让人眼花缭乱：长江存储搞出了晶栈Xtacking架构，铠侠则琢磨着如何把32个芯片塞进2毫米薄的空间里。
3D NAND封装技术正面临着一个看似无解的矛盾。市场对存储容量的需求呈现指数级增长，尤其是人工智能应用爆发后，但物理空间却严格受限。
你可能不知道，目前市面上的3D NAND产品堆叠层数已经超过300层，而且这个数字还在持续攀升-1。
想象一下，在比指甲盖还小的芯片面积上，工程师们要堆叠数百层存储单元，每层之间还要确保完美绝缘和信号传输。这不仅仅是“往上堆”那么简单，层数越多，制造过程中的挑战呈几何级数增加。
国际研究机构imec指出，当堆叠高度达到约30微米时，要确保一条直径一致的串列贯穿所有层，对沉积和蚀刻工艺的要求简直苛刻到极点-1。
行业里应对这一挑战大致走了三条不同的技术路线，各有特色。最直观的方法就是不断增加堆叠层数。
2025年的全球闪存峰会传出的信息显示，SK海力士已经出货321层NAND，长江存储也量产出货基于Xtacking 4.0架构的294层产品-2。铠侠则采用类似Xtacking的CBA键合技术，实现了332层的堆叠-2。
简单“加层”已难以维持良率和成本优势，封装技术创新成为必由之路。
传统封装使用金属线键合技术，这在一些特殊应用和需求下存在尺寸难以进一步缩小、传输速度受限等问题-5。先进封装形式如SiP、Fan-out、3D和Chiplet等开始进入3D NAND领域-5。
通过这些技术，可以用重新布线层代替基板，用TSV和凸块代替金线连接，有效缩小封装体面积同时提升产品运行速度-5。
第三条路线最具革命性——晶圆键合技术。长江存储的晶栈Xtacking架构是这条路径的典型代表。
这种技术在两片独立的晶圆上分别加工外围电路和存储单元，然后通过数十亿根垂直互联通道将两片晶圆键合-7。
这种方法的优势显而易见。传统3D NAND架构中，外围电路约占芯片面积的20-30%，而Xtacking技术将外围电路置于存储单元之上，芯片面积可减少约25%-7。
长江存储自六年前首次发布Xtacking技术以来，已将NAND的I/O接口速度从最初的800MT/s提升至3.6GT/s，实现了超过4倍的飞跃-8。
这些3D NAND封装创新究竟解决了哪些实际问题？速度问题首当其冲。使用传统架构的闪存，数据在存储单元和外围电路之间传输需要“长途跋涉”，导致延迟较高。
而晶圆键合技术允许选择更先进的逻辑工艺来制造外围电路，使NAND获取更高的I/O接口速度-7。这对于需要快速存取大量数据的AI应用至关重要。
容量瓶颈也被有效突破。铠侠的最新成果展示了封装技术的惊人潜力：他们将32个2Tb容量的闪存芯片堆叠到高度小于2毫米的单个封装中，实现了8TB的存储容量-3。
想象一下，一个仅有11.5 x 13.5毫米大小的封装内，存储着相当于数千部高清电影的数据量。
3D NAND封装的未来之路仍然布满挑战。随着堆叠层数向500层甚至1000层迈进，垂直方向的微缩成为关键。
研究人员发现，单纯缩小字元线层厚度会导致相邻记忆体单元之间产生干扰，引起数据保留时间缩短等问题-1。
imec正在开发两项关键技术应对这些挑战：气隙整合与电荷捕捉层分离-1。在字元线之间整合气隙能降低静电耦合，而分离电荷捕捉层则能抑制电荷横向迁移。
这些技术突破将为下一代3D NAND封装提供物理基础。
西部数据的封装技术高级总监Nirbhaya Pathak指出，当摩尔定律的限制开始显现，封装技术进步与计算存储密集型应用的出现，使后端处理重新成为提升IC产品性能、紧凑性和功能的核心-6。
铠侠将晶圆减薄至30-40微米，精度控制在0.1微米，好比将一个标准滑冰场大小的冰块均匀磨至仅5毫米厚，且厚度公差不超过0.5毫米-3。
对我们普通消费者来说，3D NAND封装进步最直接的影响就是花同样的钱能买到容量更大的设备。想想五年前，256GB的智能手机还算高配，现在512GB都快成标配了，这背后主要得益于3D NAND封装技术让单位面积能存储更多数据。
其次是设备变得更轻薄。因为封装技术进步，同样容量的存储芯片可以做得更小，手机、笔记本就能留出更多空间给电池或其他元件，或者直接把设备做得更轻薄。

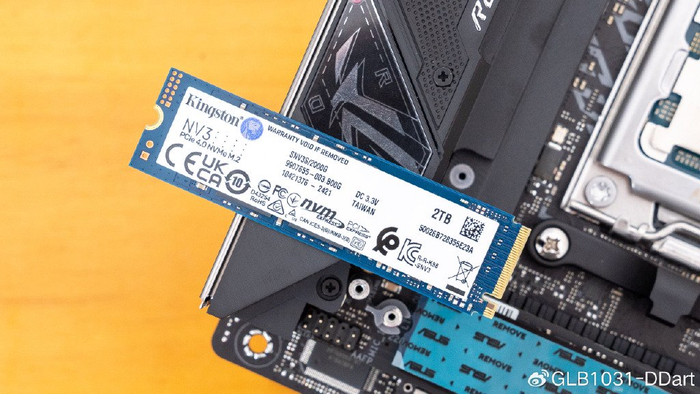

速度体验也大幅提升。采用先进封装技术的固态硬盘，文件传输、应用启动速度快得多。特别是长江存储的Xtacking技术，使NAND的I/O速度提升了4倍以上-8，你复制大文件或加载大型游戏时会明显感觉到差别。
最后是设备更耐用、更省电。好的封装技术能改善散热，减少信号干扰，这些都会让存储芯片工作更稳定、寿命更长，同时能耗也更低。特别是对于经常拿着手机拍照、拍视频的普通用户，大容量、高速度、低功耗的存储芯片直接决定了使用体验。
长江存储的Xtacking和铠侠的封装技术确实代表着不同的技术路线。Xtacking技术的核心是将存储单元和外围电路分别放在两片独立晶圆上制造，然后再通过垂直互联通道键合在一起-7。
这种方法让两部分都能采用最适合的工艺，外围电路可以用更先进的逻辑工艺，所以能实现更高的I/O速度。Xtacking还有一个优势是存储密度更高，因为它把外围电路放在存储单元上面，节省了约25%的芯片面积-7。
铠侠则侧重于在封装层面堆叠更多芯片。他们最新技术能在不到2毫米的高度内堆叠32个芯片-3，这需要对晶圆减薄、材料设计和引线键合都有极精细的控制。
比如他们把晶圆减薄到30-40微米，精度控制在0.1微米级别-3。简单说，Xtacking像是在盖楼前就把房间和管道分开预制好再组装，而铠侠更像是把已经盖好的薄楼板一层层精密堆叠。
两种技术路线各有优劣，也反映了不同厂商根据自身优势选择的不同创新路径。
层数增加确实能直接提高存储容量，但不是简单的“越多越好”。目前业界已经推出了超过300层的3D NAND产品-1，但层数增加也带来了一系列挑战。
制造成本和难度会大幅上升。要在指甲盖大小的面积上堆叠数百层，每层都要完美对齐，这需要极高的工艺精度。随着层数增加，制造良率可能下降，导致成本上升。
性能问题也会出现。层数太多，电信号需要穿过更多层，可能造成延迟增加、干扰增强。研究人员发现，随着字元线层厚度缩小，相邻存储单元之间会产生干扰，导致数据保留时间缩短等问题-1。
散热挑战不容忽视。这么多层堆在一起，工作时产生的热量如何有效散发是个大问题，过热会影响芯片性能和寿命。
正因如此，行业不再单纯追求层数增加，而是发展各种“微缩加速器”技术-1，比如在字元线之间加入气隙减少干扰，或者优化电荷捕捉层设计。
未来的趋势可能是结合层数增加与其他技术创新，在提高容量的同时确保性能、可靠性和成本控制的平衡。
