电脑蓝屏死机的那一刻，维修师傅敲了敲内存条说“接口时序不对”，而你还在疑惑那排金色触点和蓝屏有什么关系。
当工程师小张第一次把示波器探头搭在内存条的金手指上时，屏幕上跳动的不是规整的方波，而是一团难以辨别的信号噪声。“这就是DRAM颗粒接口在真实工作时的样子。”导师轻声说道，“你看到的每一个抖动，都可能让系统崩溃。”
DRAM颗粒接口，本质上是一套精细的通信协议和物理连接系统。它负责在内存控制器和存储颗粒之间传递数据、地址和控制信号-9。
它就像一座精心设计的“多车道立交桥”，数据车辆通过这座桥在CPU和内存之间高速往返。这座桥的设计直接决定了数据能跑多快、同时能容纳多少车辆并行。
想象一下，如果你家门前只有一条狭窄的小路，即使你有十辆送货卡车，它们也只能排队依次通过。DRAM颗粒接口的位宽就相当于道路的宽度，常见的64位意味着有64条数据线可以同时传输数据-9。
而这座桥的各个部分分工明确：地址线像GPS坐标，告诉数据应该去往哪个存储单元；控制信号像交通指示灯，协调读写操作的时机；数据线则是货物运输通道本身-2。

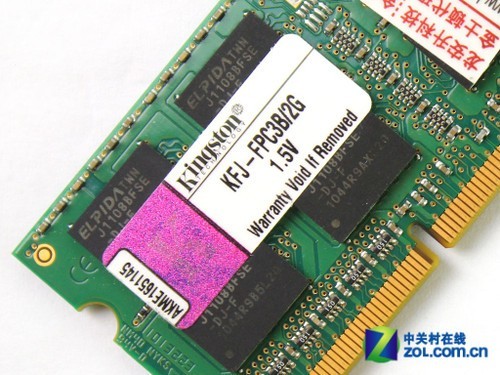

实际上，DRAM颗粒接口在物理和逻辑上都是多层结构。从宏观到微观，可以这样理解：通道(Channel) > 内存条(DIMM) > 列(Rank) > 颗粒(Chip) > 存储库(Bank) > 行列单元-9。
每个层级都有其独特功能。以Rank为例，它由多个DRAM颗粒组成，共同提供一个完整的数据位宽。如果每个颗粒提供8位数据位宽，那么8个颗粒组合就能形成64位位宽，这就是一个Rank-9。
这种分层设计解决了单一颗粒容量和速度的限制。就像大型物流中心不会只依赖一辆卡车，而是组建车队来提高运输能力。
不同的DRAM代际在接口设计上有显著差异。比如，DDR4相比前代引入了Bank Group机制，相当于在立交桥上增加了多条平行匝道，不同车辆可以同时进出，减少了拥堵等待时间-9。
当数据以每秒数十亿次的速度通过DRAM颗粒接口时，精确的时序控制变得至关重要。这里涉及一个核心概念：DQS（数据选通脉冲）信号。
在读取操作中，内存颗粒输出的数据与DQS信号是边沿对齐的-1。这意味着数据变化时刻与DQS信号的上升沿和下降沿完全同步。但在写入操作时，DQS信号会特意偏移四分之一周期，使其边沿对准数据有效窗口的中心-1。
这种微妙的时序差异是为了适应不同的操作需求。读取时，内存控制器需要明确的数据变化参考点；而写入时，内存颗粒需要在数据最稳定的时刻进行采样。
理解这种时序关系，就像是学会在极速车流中精准判断前后车距离。差之毫秒，就可能发生数据碰撞，导致读取错误或写入失败。
高速信号在DRAM颗粒接口中传输时，面临诸多挑战：信号反射、串扰、时钟抖动...这些因素共同影响着接口的可靠性。
工程师们发展了一系列技术来应对这些挑战。例如，DDR2引入了差分DQS信号(DQS/DQS)，相比单端信号，它能减少噪声干扰，提高信号完整性-7。
更先进的技术包括片上终端(ODT)，它通过在芯片内部集成终端电阻，减少信号反射-6。还有参考电压校准技术，通过精细调整电压阈值，确保在变化的环境条件下仍能准确识别信号-8。
这些技术就像在高速公路上设置防撞栏、减震带和智能照明系统，确保车辆在各种条件下都能安全高速行驶。
随着频率提升，接口设计变得越来越复杂。DDR4的物理层设计需要考虑到封装类型的影响，从DDR时代的TSOP封装转向FBGA封装，后者提供更好的电气性能和散热特性-7。
在实际硬件设计中，DRAM颗粒接口的配置需要综合考虑多个因素。以常见的FPGA设计为例，使用Xilinx的MIG核配置DDR4接口时，工程师需要正确设置内存设备接口速度、PHY与控制器时钟比例等参数-9。
这些参数的选择不是任意的。比如，内存设备接口速度应该设置为IO频率，对于DDR4-2400，这个值是1200MHz-9。而PHY与控制器时钟比例通常设置为4：1，这样用户逻辑可以在300MHz时钟下工作-9。
当系统出现内存相关故障时，工程师的排查往往从接口入手。他们可能会检查信号完整性，测量建立时间和保持时间余量，或者验证校准过程是否正常完成。
有时候问题可能很微妙：一根地址线比时钟线长了几个毫米，导致信号到达时间不同步；或者电源噪声导致参考电压波动，造成数据采样错误。
理解接口的每个细节，就像是掌握了这座立交桥的完整蓝图，知道每个匝道的角度、每条车道的宽度和每个交通信号的时序，从而能够诊断和解决任何交通堵塞问题。
确实可以，但效果有限且有风险。调整内存时序本质上是减少内存响应延迟，当处理器频繁访问内存时，更紧的时序能使数据更快就绪。但老电脑的DRAM颗粒接口和控制器可能无法稳定支持激进设置。
实操中，可尝试略微放宽tRAS或降低tRCD值-9，这有时能提升连续读写效率。但必须同步测试稳定性，使用MemTest86等工具验证。需注意，过度调整可能导致数据损坏，且性能提升往往不超过5%，不应期待奇迹。
完全不兼容。DDR、DDR2、DDR3、DDR4和DDR5的DRAM颗粒接口在物理引脚定义、工作电压和关键信号上都有差异。例如，DDR4的引脚数量已增至284个，而DDR5进一步优化了电源管理并引入独立子通道-8。
防呆缺口位置的变化直观体现了这种不兼容性，这是为了防止用户误插损坏设备。电气参数上，DDR4工作电压为1.2V，而DDR5降至1.1V，直接混用会导致接口通信失败或硬件损坏-2-8。这种设计差异反映了各代接口在信号完整性和能效比上的不同优化重点。
随着AI和超算对带宽的需求激增，DRAM颗粒接口正朝着更高速度、更低功耗和更智能的方向演进。DDR5引入的独立子通道设计允许两个32位通道并行工作，提高了多核处理器环境下的效率-8。
正在开发中的DDR6预计将采用更先进的信号均衡技术，如借鉴自SerDes的FFE/DFE技术-8，以克服高频信号衰减。同时，3D堆叠技术如HBM通过硅通孔直接连接多层DRAM，创造超高带宽接口。
未来的接口可能集成更多智能管理功能，如基于温度和使用模式的自适应时序调整，或更精细的功耗控制机制，在保持性能的同时延长移动设备续航。这些创新将使DRAM接口继续担当计算系统中的关键瓶颈突破者。
