看到三星V-NAND那38层堆叠的微观照片时，我意识到存储芯片已经进入了摩天大楼时代。
你有没有想过，你手机里存的照片、电脑里的文件，是怎么被塞进那些小小的闪存芯片里的？我刚开始接触3D NAND的时候也是一头雾水，直到看到第一张3D NAND结构图，才明白这玩意儿有多神奇。
传统的平面NAND闪存就像是平房，所有的存储单元都铺在同一层，而3D NAND则像是摩天大楼，把存储单元一层层堆叠起来-1。
以前NAND闪存搞的是平面设计，就像在一块地上建平房。但随着技术发展，“地皮”越来越贵，单元尺寸缩小到极限了，再往下做成本高得吓人-5。
物理定律给平面闪存判了死刑，量子效应、电磁干扰各种问题接踵而至。这时候工程师们就想，既然平面走不通，为什么不往上发展呢？
2013年，三星推出了第一代V-NAND，把存储单元像楼层一样堆叠起来-6。这一下子就打破了存储密度的瓶颈。想象一下，同样的占地面积，平房和摩天大楼能容纳的人数完全不是一个量级的。
3D NAND的设计思路就这么简单粗暴又有效。但具体是怎么实现的呢？咱们得仔细看看它的内部结构。

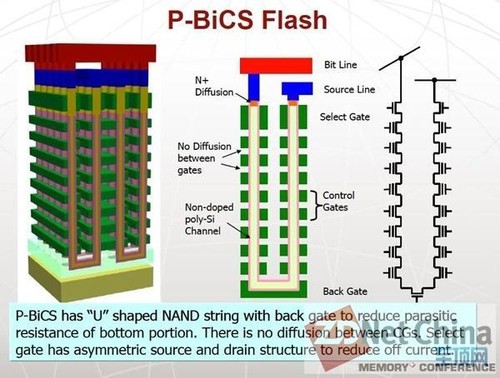

看到一张详细的3D NAND结构图，你会发现它的设计真的很精妙。这不再是一个简单的平面布局，而是一个立体的建筑。
每个存储单元都包含多层材料：最外面是W/TiN（钨/氮化钛）栅极，接着是氧化铝阻隔层，中间是氮化硅电荷捕获层，然后是隧道氧化层，最里面是多晶硅通道-1。
这种“三明治”结构垂直堆叠起来，就形成了3D NAND的核心。电荷被储存在氮化硅层中，而钨栅极则负责控制电荷的进出-1。
三星的V-NAND更是采用了独特的圆柱形设计，存储单元像年轮一样环绕着中心的多晶硅柱-9。这样的设计优化了空间利用，也简化了制造工艺。
建造这样的“微观摩天大楼”绝非易事。工程师们得面对一大堆技术难题。首先是蚀刻问题——要在几十层材料中精确地打出数十亿个微小的孔洞-6。
这些孔的直径只有几十纳米，却要穿透几十层不同材料，而且必须保持近乎完美的垂直度和均匀性。一点偏差就可能导致整个芯片失效。
另一个挑战是堆叠层数增加带来的高深宽比问题。随着层数增加，那些垂直通道变得越来越深，填充金属时容易在顶部形成夹断，导致气体被困在内部，腐蚀芯片结构-1。
应用材料公司开发了接缝抑制钨技术，通过特殊的成核和处理步骤，实现了自下而上的均匀填充，解决了这一难题-1。
3D NAND的优势远不止提高存储密度那么简单。它其实解决了很多平面NAND无法克服的问题。
由于单元尺寸可以做得更大，电荷捕获能力更强，3D NAND的耐久性和数据保持能力都大幅提升-7。三星声称他们的3D V-NAND固态硬盘写入速度提高了20%，功耗降低了约40%，而耐久度更是上一代产品的10倍以上-9。
可靠性方面，研究人员基于机器学习方法建立了高精度3D闪存器件可靠性模型，可以预测阈值电压分布和原始比特错误率-7。这就像是给存储芯片做了个健康监测系统，能提前发现问题。
现在3D NAND已经发展到了200层以上，但工程师们还在探索新的堆叠方式。比如把外围电路移到存储阵列下方（CuA）或上方（CoA），可以节省10-15%的芯片面积-1。
也有研究人员在开发新的架构，如垂直栅极型3D NAND和3D AND型闪存-4。这些新设计可能会带来更高的密度和更好的性能。
纠错码技术也在不断进步。传统的BCH码逐渐被更强大的LDPC码取代，后者可以根据比特错误率的变化自适应调整纠错策略-7。这就像是一个越来越聪明的纠错系统，能更有效地保护你的数据。
看着最新的3D NAND结构图，我常常感叹人类微电子技术的精妙。从平面到立体，不仅仅是存储方式的改变，更是设计思维的飞跃。
网友“存储小白”提问：我一直搞不懂，3D NAND和传统NAND在物理结构上到底有什么本质区别？
这个问题问得好！咱们可以打个比方：传统2D NAND就像在一块地上建平房，所有的“住户”（存储单元）都住在同一层；而3D NAND则像建高楼大厦，把“住户”一层层垂直堆叠起来-1。
具体来说，传统NAND的存储单元是平面排列的，通过缩小单元尺寸来提高密度；而3D NAND则保持单元尺寸相对较大，通过增加堆叠层数来提高密度-5。这样做的好处是避免了平面NAND在尺寸缩小到极限时遇到的各种物理问题，比如量子隧穿效应和电磁干扰。
在材料上，3D NAND通常使用电荷捕获技术（氮化硅层）而非传统的浮栅结构-9。在制造工艺上，3D NAND需要先交替堆叠多层材料，然后蚀刻出垂直通道，再沉积各种功能层-1。
网友“科技观察者”提问：3D NAND层数是不是越多越好？现在层数竞赛有什么实际意义吗？
层数增加确实能直接提高存储密度，但并非简单地“越多越好”。每增加一层，制造工艺的难度就呈指数级增长。
首先，堆叠层数增加会导致垂直通道的深宽比增大，使得蚀刻和材料填充变得异常困难-1。更多的层数意味着更复杂的内部连接和信号传递问题。随着层数增加，芯片的散热问题也会变得更加突出。
目前的层数竞赛主要有两个实际意义：一是降低每比特成本，通过提高单片芯片的容量来降低单位存储成本；二是满足日益增长的数据存储需求，特别是在云计算、大数据和人工智能领域-7。
但值得注意的是，层数增加也会带来新的挑战，如不同层之间的性能差异和可靠性问题-4。厂商需要在层数、性能、可靠性和成本之间找到最佳平衡点。
网友“硬件爱好者”提问：我买的3D NAND固态硬盘寿命真的比传统产品长很多吗？实际使用中能感受到差别吗？
从技术上讲，是的，3D NAND固态硬盘的寿命通常比传统2D NAND产品长。这主要是因为3D NAND的存储单元可以做得更大，电荷捕获能力更强，对电子流失不那么敏感-7。
在实际使用中，这种寿命差异可能不会直接感受到，除非你是重度用户。但对普通用户来说，更可能感受到的是性能提升和功耗降低。比如三星的3D V-NAND固态硬盘，写入速度比前代产品提高了20%，功耗降低了约40%-9。
3D NAND的可靠性改进也体现在数据保持能力上。你的数据在断电状态下能保存更长时间而不出错。随着层数增加和工艺改进，新型3D NAND产品还采用了更先进的纠错技术，如自适应LDPC码，能更有效地检测和纠正错误-7。
所以即使日常使用中感受不到寿命差异，3D NAND也在默默提供更可靠的数据存储服务。
