手机照片越来越多却舍不得删,电脑硬盘空间总是不够用,这些日常烦恼背后,是一群工程师正在三维空间里堆叠存储单元的奇妙故事。

存储密度在过去十年里翻了几十倍,3D NAND闪存技术从简单的几十层堆叠发展到如今的300层以上-3

到2030年,这个数字可能会达到惊人的1000层,相当于约100Gbit/mm²的存储容量-3


01 存储技术的维度革命

手机提示存储空间不足时,咱们只能无奈地删照片、清缓存。这背后的根本原因,是传统平面NAND闪存碰上了物理极限。存储单元小到一定程度后,量子效应开始捣乱,电荷控制变得极其困难。

行业里这帮聪明人就想,既然平面扩展受限,何不向上发展?于是,3D NAND闪存技术应运而生,把存储单元像建高楼一样层层堆叠。

存储技术正从“平面扩展”转向“立体堆叠”,这不仅仅是技术路径的改变,更是思维方式的革新。早期的3D NAND只有24层,现在主流产品已经超过300层了-3

这种转变带来了实实在在的好处——存储密度大幅提升,成本却得到有效控制。想象一下,同样面积的土地,平房和高层公寓的居住人数差异,就是这个道理。

02 技术原理与架构演进

嘿,说实话,第一次看到3D NAND结构图时,我有点眼花缭乱。那些垂直的电荷陷阱单元串,被水平字线像烤肉串一样穿起来,形成了复杂而有序的三维网络。

关键创新是从浮栅晶体管转向电荷陷阱单元。浮栅技术把电荷存储在导体中,而电荷陷阱单元则将电荷存储在绝缘体中-3。这种变化可不是小事,它降低了存储单元之间的静电耦合,大大提高了读写性能。

3D NAND结构可以想象成一根“通心粉”,中间是多晶硅晶体管沟道,周围被氧化硅和氮化硅层包裹-3。这种设计巧妙地将平面晶体管旋转90度,使垂直导电沟道被栅堆叠结构完全包围。

它的工作原理其实挺有意思的:当栅极施加正电压时,电子会穿过氧化硅层,被捕获在氮化硅层中。这就像把小球扔进带网兜的容器里,需要时再取出来。

03 控制芯片的关键作用

3D NAND闪存控制芯片可不仅仅是发号施令那么简单。它得像个交通指挥官,在复杂的垂直结构中管理数据流向,同时还要对抗各种物理缺陷。

你知道吗?在3D结构中,如果位线处理过程中出现缺陷,可能导致整列存储单元都出现问题-7。这就好比一栋楼的电梯坏了,所有楼层的住户都受影响。

这些控制芯片必须设计出特殊的错误纠正机制,比如东芝专利中提到的分割帧技术,把数据分散存储在不同页面,即使某一部分损坏,整体数据仍可恢复-7

控制芯片还要做磨损均衡,确保每个存储单元都能“雨露均沾”,避免某些单元过度使用而提前报废-4。它还要处理垃圾回收,把零散的空间整理出来,保持存储效率。

04 性能挑战与突破

随着堆叠层数不断增加,工程师们遇到了意想不到的麻烦。存储单元之间的距离越来越小,互相干扰越来越严重。电荷会偷偷从捕获层溜走,跑到邻居家串门,这就是所谓的“横向电荷迁移”-3

更棘手的是,当字线层厚度减小,栅极对沟道的控制能力减弱,不同单元之间的静电耦合变得更加明显,数据保持能力受到挑战-3

针对这些问题,业界想出了一些聪明的解决办法。比如在相邻字线之间集成气隙,利用气隙的低介电常数降低存储单元之间的静电耦合-3

imec在2025年提出了一种创新方案,通过特殊工艺在存储单元之间精准放置气隙,成功减少了相邻单元间的干扰-3。这就像在公寓楼里安装更厚的隔音墙,虽然房间变小了点,但邻居间的干扰大大减少。

05 超低延迟的追求

现代应用对存储速度的要求简直苛刻。传统NAND闪存延迟约为50μs,而新兴的非易失性内存如PRAM、MRAM和ReRAM的延迟已经低于10μs-2

为了应对挑战,一种新型的Z-NAND闪存应运而生,其读取时间仅为3μs,比传统NAND快15-20倍-2写入吞吐量可达160MB/s,编程时间约100μs-2

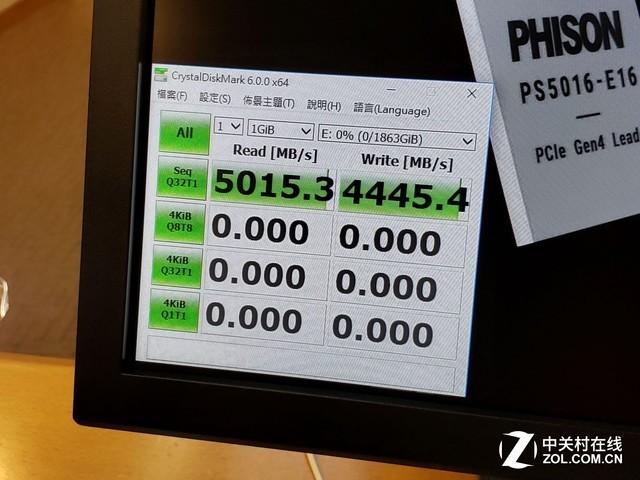

这还不算完,为了充分发挥这些低延迟内存设备的优势,需要专门的NVMe SSD控制器来减少内存访问开销-2。这就好比有了超级跑车,还需要专业的赛车手和赛道设计才能发挥其最大性能。

现代3D NAND闪存控制芯片已经支持DDR接口,同时提供x8和x16模式,为数据传输打开了多条高速公路-2。这些技术进步最终让用户感觉到手机应用打开更快了,文件传输时间缩短了。

06 未来展望与创新方向

看着3D NAND技术的发展路线图,我既兴奋又担忧。兴奋的是,存储容量和性能的持续提升将为人工智能、大数据分析等前沿领域提供强大支撑-3

担忧的是,技术挑战也越来越大。在30微米厚的堆叠层中保持所有部件均匀性,对沉积和刻蚀工艺提出了极高要求-3

未来几年,存储器行业可能会转向多层堆叠,把250层存储单元堆叠四次,形成1000层3D NAND芯片-3。也有公司正在尝试把底层逻辑从NAND阵列分离出来,通过CMOS键合阵列重新集成-3

还有研究探索把多个存储阵列粘合到单个CMOS晶圆上,甚至将多个阵列晶圆粘合到多个CMOS上-3。这些创新方向让3D NAND闪存控制芯片的设计变得更加复杂,但也为存储技术的未来打开了更多可能性。


手机存储从16GB到512GB的跃迁,背后是存储单元从平面到300层立体堆叠的突破-3。超低延迟SSD让游戏加载时间从分钟缩短到秒级,源于读取时间压缩至3微秒的Z-NAND技术-2

每一代3D NAND闪存控制芯片的革新,都像在微观世界里搭建更稳固、更高效的立体城市,让信息的存储和读取变得前所未有的快捷与可靠。
