调试板卡上的DRAM接口，数据时不时出错，工程师盯着示波器上那些不听话的信号边沿，终于意识到问题的核心往往不在代码逻辑，而在于那些精确到纳秒的时序约束。
内存是双数据速率同步动态随机存取存储器，意味着它在时钟的上升沿和下降沿都能传输数据-2。这种高效的数据传输方式对时序提出了极其苛刻的要求。
一个小小的时序偏差就可能导致整个系统运行不稳定，数据读写错误。别急，咱们今天就来把DRAM时序约束这个问题掰开揉碎了讲清楚。
先讲个真事儿，我有个哥们儿前阵子调一块FPGA板卡，上面挂了一颗DDR SDRAM。他自个儿写的控制器，仿真啥的都挺好，可一上板子实测，数据时不时就出错。
他最开始怀疑是电源问题，加了各种滤波电容，没用。又怀疑是PCB走线等长没做好，拿网络分析仪测了半天，差分对相位差控制得挺好。
最后实在没招了，他把目光投向了那堆看起来枯燥的时序约束文件。原来问题就出在这儿——他对DRAM接口的时序约束设得太宽松了，导致实际布局布线后，数据信号和时钟信号的对齐关系超出了DRAM芯片能容忍的范围。
这就是个典型的例子，很多工程师觉得时序约束嘛，大概设一下就行了，结果吃了大亏。DRAM时序约束可不是摆设，它直接关系到你的设计能不能稳定跑在想要的频率上。
说白了，时序约束就是你告诉EDA工具：“我这设计啊，时钟周期是多少，信号从这儿到那儿最多能用多长时间，哪些信号路径比较特殊需要特别照顾...”
工具听了这些要求，才能在布局布线时有目的地去优化，尽量满足你的性能目标。对于DRAM接口来说，时序约束尤其重要，因为它牵涉到很多严格的时序参数。
你得告诉工具DRAM芯片要求的各种时间参数，像是tCL（CAS延迟）、tRCD（RAS到CAS延迟）、tRP（行预充电时间）这些-8。工具知道了这些，才会在优化时确保你的控制器发出的命令、地址和数据信号满足DRAM芯片的胃口。
要是约束设错了或者没设，工具就不知道你的设计要求，随便给你布个线，结果很可能就是时序违规，系统不稳定。
要搞懂DRAM时序约束，得先明白几个核心时序参数是啥意思。这些参数通常在DRAM芯片的数据手册里写得明明白白，咱们设计控制器时必须严格遵守。
CAS延迟可能是最出名的一个了，它指的是从读命令发出到第一批数据出现在数据总线上所需要的时钟周期数-9。这个值小点好，说明内存反应快，但太小了可能导致不稳定。
tRCD参数也很关键，它衡量的是行地址选通后，需要等待多久才能发出列地址选通命令。这个时间要是没给够，内存根本找不到你要的数据在哪。
还有tRP，行预充电时间，关掉一行内存后得等多久才能打开新的一行。这些参数共同决定了内存访问的效率和稳定性-8。
在FPGA设计中，时序约束通常写在UCF（用户约束文件）或者XDC文件中。对于DRAM接口，特别是DDR类型的，源同步时序约束是关键。
所谓源同步，就是时钟信号和数据信号一起从发送端出发，这样接收端就可以用这个伴随的时钟来采样数据，大大降低了对全局时钟精度的依赖-3。
在约束文件里，你会看到这样的语句：NET “clk50MHz” TNM_NET = “clkIn”; 这是告诉工具，把所有连接到clk50MHz这个网络上的元素都归到clkIn组里-1。
然后你可以对这个组添加周期约束：TIMESPEC “TS_clkIn” = PERIOD “clkIn” 20 ns HIGH 50%; 意思是这个时钟域的工作周期是20纳秒，高电平占50%-1。
对于DDR接口的双边沿采样特性，你还需要设置多周期路径约束，告诉工具某些路径可以在多个时钟周期内完成，不需要每个边沿都检查时序-4。
DRAM接口的输入输出约束特别重要，因为它们直接决定了控制器和内存芯片之间能否正确传递数据。
输入延迟约束定义了从FPGA引脚到内部触发器数据端的时间要求。比如set_input_delay -max 3.7 -clock CLKP [get_ports CIN]，意思是CIN这个端口的数据相对于CLKP时钟最大可以有3.7纳秒的延迟-4。

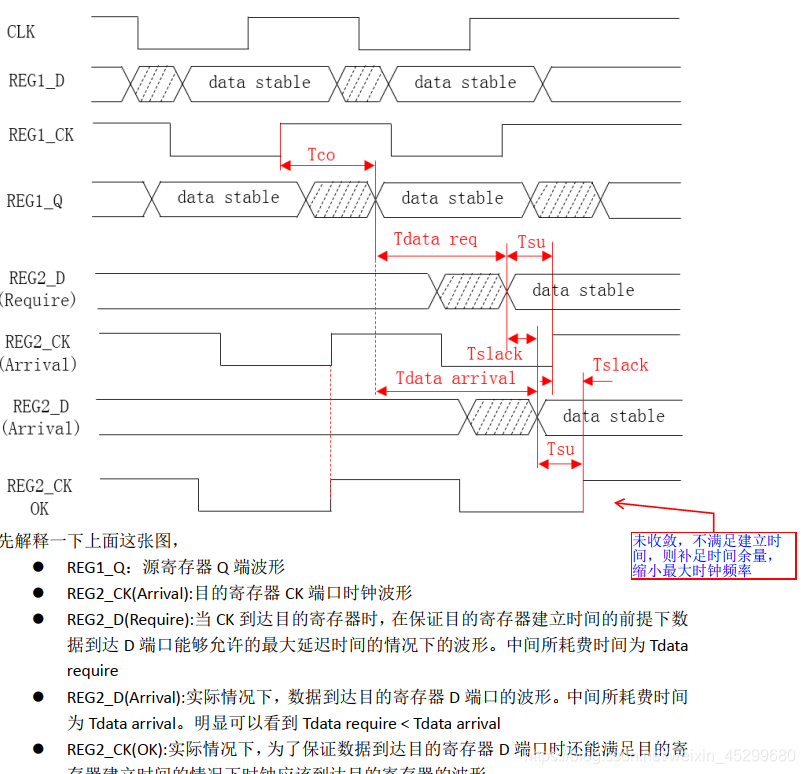

输出延迟约束则相反，定义了从内部触发器到FPGA引脚的时间要求。正确的输入输出延迟约束能确保数据在时钟边沿附近稳定地被采样，不会因为建立时间或保持时间违规而出错-4。
理论说了一大堆，实际调试时该咋办呢？我有几个小建议，都是踩过坑后总结出来的。
首先，一定要仔细看数据手册，把DRAM芯片的所有时序参数都抄下来，这些就是你做约束的依据。别指望工具能猜对，它可不知道你用的什么内存。
开始时可以保守点，把约束设得宽松一些，等设计能工作了再逐步收紧，追求更高的性能。一开始就设得太紧，可能根本布不通。
工具生成的时序报告要认真看，特别是那些违规的路径。有时候问题不在DRAM接口本身，而在相关的逻辑上。
还有啊，不同温度、电压下的时序表现可能不一样，所以最好在不同工况下都测试一下，确保可靠性-1。
当你基本约束都搞定，设计能稳定工作后，可能还想再优化一下，让性能更好点。这时候就需要更深入地理解DRAM时序约束的细节了。
比如你可以尝试调整二级时序参数，像是tRFC（刷新周期时间）和tFAW（四激活窗口时间），这些参数对性能也有不小的影响-9。
电源管理相关的一些设置，比如关掉内存节能模式，也可能有助于降低延迟，虽然会稍微增加功耗-9。
不过要记住，优化是个平衡艺术，不能只盯着一个参数看。有时候降低某个参数会导致其他参数也必须调整，或者需要提高电压来保持稳定。
从最初的混乱到最后的稳定，调试DRAM接口的完整周期就像解开一道复杂的时序谜题。示波器屏幕上原本抖动漂移的信号边沿最终被整齐地约束在纳秒级的精确窗口内-6。
每次看到稳定的读写波形，工程师都会想起那句老话：“时序约束不是建议，而是必须遵守的物理定律。” 当精确的DRAM时序约束与严谨的工程设计相遇，才能在高速数据传输的悬崖边找到那条稳定可靠的小径。电路板上的每个信号都知道自己应该在何时出现在何处——这就是良好时序约束创造的秩序之美。
一位刚入行的硬件工程师在论坛上求助：“我的DDR3接口在低频下工作正常，但一提到额定频率就出错，已经检查了PCB布局和电源完整性，问题可能出在哪？”
这可能就是典型的时序约束问题。在低频下，时序裕量较大，即使约束不精确或实际走线延迟较大，系统也可能侥幸工作。但当频率提升到额定值时，时序窗口变窄，原本被掩盖的问题就暴露出来了。
建议你首先检查时序约束文件是否完整且精确地反映了DDR3芯片的时序要求。特别是输入/输出延迟约束，需要根据内存芯片的数据手册准确设置。使用FPGA厂商提供的DDR3 IP核和约束模板是个好起点，但一定要根据你的具体设计调整。如果问题依旧，可以使用时序分析工具生成详细的报告，找出违规最严重的路径，这些往往是优化的关键点-1。
另一位工程师提出了更具体的技术问题：“在源同步接口中，如何正确约束数据信号相对于随路时钟的时序关系？”
这是一个非常核心的问题。对于源同步接口（如DDR SDRAM的DQS-DQ关系），传统的全局时钟约束方法不再适用，因为数据是用随路的选通信号（如DQS）来采样的。
你需要创建生成的时钟来约束这些选通信号，然后相对于这个生成的时钟来约束数据信号。例如，在PrimeTime中，你可以使用create_generated_clock命令为DQS创建时钟，然后用set_output_delay约束DQ相对于这个时钟的时序-4。
关键是理解数据有效窗口的概念——数据必须在选通信号边沿前后的特定时间窗口内稳定。这通常需要同时设置建立时间和保持时间约束，有时甚至需要设置多周期路径约束，因为数据可能只在选通信号的特定边沿有效-4。
第三位网友问了一个更偏向理论的问题：“内存时序参数之间是如何相互影响的？调整一个参数时需要考虑哪些其他因素？”
内存时序参数确实不是孤立的，它们之间存在着复杂的相互影响关系。以最常见的四个参数CL、tRCD、tRP和tRAS为例，它们之间存在基本的数学关系：tRAS通常至少是CL + tRCD + tRP的总和-9。
当你降低CL（CAS延迟）时，虽然可能减少读取延迟，但可能需要提高DRAM电压来保持稳定，或者需要放宽其他参数。tRCD和tRP的调整会影响行激活和预充电的时间，进而影响内存带宽和延迟。
二级时序参数如tRFC（刷新周期时间）和tFAW（四激活窗口时间）也会与主时序参数相互作用。降低tRFC可以提高性能，但可能增加刷新失败的风险-9。
在实际调整时，建议每次只改变一个参数，并进行稳定性测试。使用MemTest86等工具验证内存在调整后是否仍能稳定工作，同时监控系统温度和电压，确保在可接受范围内-9。
