哎哟，现在说起固态硬盘和手机存储，大家肯定觉得容量越大越便宜越好对吧？但您晓得吗，这背后全靠3D NAND技术像盖摩天大楼一样，把存储单元一层层叠上去。而在这“盖楼”过程里，有个叫3D NAND刻蚀中微的工艺，那可真是关键中的关键，说它是“隐形雕刻刀”一点儿不夸张。说白了，要是这把“刀”手抖一下，整片晶圆的良率可能就得跳水，咱们手里的存储产品价格怕是还得翻个跟头。
您想啊，现在3D NAND的堆叠层数眼看朝着几百层去了，好比要在头发丝横截面那么丁点儿的地方，挖出几十层甚至上百层结构规整的“深井”和“走廊”。这活儿难度有多高？3D NAND刻蚀中微 核心就是解决这个难题：它追求的是在等离子刻蚀时，对刻蚀深度、轮廓、关键尺寸（CD）那种纳米级甚至埃米级的极致控制。每一层的刻蚀都必须均匀一致，不能上头挖宽了底下却挖窄了，也不能伤到不该碰的材质。这就像是在微观世界里搞极限雕刻，差之毫厘，谬以千里。
业界老师傅常念叨，“刻蚀不微，良率飞灰”。这话可不是吓唬人。刻蚀过程中如果等离子体均匀性出一丁点岔子，或者工艺窗口没卡准，就会导致不同区域的刻蚀速率不一样。有的“井”打深了，有的“走廊”挖歪了，最后电路连通性出问题，存储单元失效，一整片晶圆说不定就废了。您觉得产品涨价、产能紧张只是市场行情？根子上往往就是这些制造环节的“微妙”平衡没完全搞定。所以，攻坚 3D NAND刻蚀中微 技术，实际上就是在跟良率和成本这两个最让厂家头疼的痛点直接“掰手腕”。

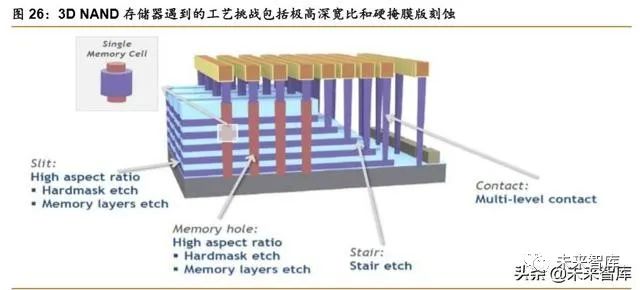

而且哦，这把“雕刻刀”还得聪明得很。随着层数飙升，刻蚀要面对的高深宽比（就是又深又窄）结构越来越极端。传统方法容易导致“镂空”或者“瓶颈”效应——挖到一半，反应产物排不出来，新鲜刻蚀剂进不去，活儿就干不下去了。这就逼着工程师们在设备设计、化学反应配方、以及原位检测监控上疯狂创新。比如通过调制射频脉冲、优化气体组合这些“微操”，来精确控制刻蚀的每一步动作，确保在几十比一的高深宽比下，依然能把图形完美地传递到最底层。这其中的技术博弈，简直是一场没有硝烟的纳米战争。
所以说，别看存储产品小小一片，里头都是人类顶级工业智慧的结晶。每一次存储容量的大跃进和成本的下滑，背后都是像 3D NAND刻蚀中微 这样的基础工艺取得突破在撑腰。它不起眼，但至关重要；它挑战极大，但突破带来的回报也极高。下次您用着便宜又大碗的固态硬盘时，或许可以想象一下，那里头藏着多少工程师为掌控这把“隐形雕刻刀”而投入的心血。
网友提问与回答
网友“硅谷打铁匠”问： 老师讲得很生动！但能不能再具体点，3D NAND刻蚀中微这个“微”到底指哪些关键参数的控制？我们外行总听人说“精度”，到底精在哪里？
答： 这位朋友问到了点子上！这个“微”啊，可不是一个泛泛而谈的词，它体现在一系列可量化、要命的关键参数上。首要的就是 刻蚀均匀性，Across-wafer（整片晶圆）和Within-die（单个芯片内）的均匀性都要好。好比煎饼，不能中间糊了边上还是生的。其次是 关键尺寸（CD）控制，特别是随着刻蚀深度增加，CD的偏差必须控制在纳米级别，否则上下层电路对不上。第三是 刻蚀轮廓（Profile）控制，要求侧壁垂直光滑，不能出现弓形、锥形或者扭曲，这直接影响后续填充材料的性能。第四是 选择比，刻蚀材料A的时候，几乎不能伤及下方的停止层材料B，这要求刻蚀化学反应有极高的“针对性”。最后是 损伤控制，等离子体带来的物理和电学损伤要降到最低。这些参数每一个的“微调”，都直接牵连着最终芯片的效能和可靠性，工程师们天天就是跟这些数字“斗智斗勇”。
网友“存储未来客”问： 听说刻蚀设备基本被几家国外大厂垄断，咱们国内在3D NAND刻蚀中微这块的突破难点主要在哪？是设备、材料还是工艺配方？
答： 您这个问题非常现实，确实是当前国内产业攻关的重点和难点。客观说，这是一场 设备、材料、工艺“铁三角”的综合较量，缺一不可。设备是基础，比如高精度的电容耦合等离子体（CCP）刻蚀机，它的硬件设计、射频电源系统、腔室内部件的耐用性和精度，直接决定了工艺能力的上限，这方面国产设备正在奋力追赶，但稳定性和工艺套件的丰富性上还有差距。材料是关键，刻蚀用的特种气体、掩模材料、清洗化学品，其纯度和一致性要求极高，很多高端材料供应链仍依赖进口。但最核心的难点，或许在于 工艺配方（Recipe）与集成Know-how。这就像有了顶级的灶台和食材（设备与材料），如何炒出一盘绝顶好吃的菜（工艺）。这需要海量的实验数据、深厚的物理化学理解、以及与前后道工艺整合的经验积累。这是一个需要时间、人才和巨大研发投入慢慢沉淀的过程。好消息是，国内产业链正在全线发力，从设备商到制造商都在紧密合作，逐个攻克这些难点，差距正在一步步缩小。
网友“好奇宝宝豆”问： 按这个趋势，3D NAND叠到500层甚至更高后，刻蚀中微技术会不会遇到物理极限？未来可能会有哪些颠覆性的新技术来接班？
答： 哇，这个问题看得非常远！确实，任何技术都有其物理和经济性的极限。当堆叠层数达到一个非常高的程度时，当前的等离子体刻蚀技术可能会在 深宽比、应力控制、工艺时间成本 等方面遇到巨大挑战。想象一下，要刻蚀一个比现在深好几倍、但宽度几乎不变的“深井”，难度是指数级上升的。所以，产业界和学术界已经在探索一些可能的方向。一是 刻蚀技术的根本性革新，比如基于原子层刻蚀（ALE）的更精准技术，通过“一层层剥离”的方式，理论上能实现原子尺度的控制，完美解决高深宽比下的均匀性问题，但目前速率和成本是瓶颈。二是 架构的革新，比如不再单纯追求纵向堆叠，而是探索三维互补型（3D Complementary）或异质集成等新路线，从设计上降低对单一刻蚀步骤的极端依赖。三是 新材料的引入，用更容易刻蚀或具有自组装特性的材料来替代部分现有材料。未来的道路不会是简单的“叠叠乐”，而很可能是 材料、设备、架构、工艺算法 协同创新的结果。3D NAND刻蚀中微 技术自身也会不断进化，并在相当长一段时间内扮演主角，直到更经济、更可行的下一代技术成熟落地。
