哎，你说现在这手机跟电脑，内存和硬盘容量咋就越来越大，价格还越来越亲民了呢？几年前买个128G的手机都算“大胃王”，现在没个512G你都不好意思说够用。这背后啊，有个大功臣叫3D NAND原理。咱今天不整那些让人头晕眼花的专业术语，就唠唠这玩意儿是咋工作的，咋就解决了咱们“存不下”的燃眉之急。
以前用的老技术，叫2D NAND，你可以想象成在一块平地上拼命盖平房。地想扩大的成本老高了，而且房子（存储单元）之间还得留出足够的过道（绝缘区），防止串门干扰。这导致容量快碰到天花板了，再想往小了做，电啊、信号啊就开始互相“打架”，不稳定还爱出错。你肯定遇到过手机用久了变卡，或者文件莫名损坏吧？跟这有一定关系。
这时候，工程师们脑袋一拍：平房不够，咱盖摩天大楼啊！这，就是3D NAND原理的核心思想——垂直堆叠。它不再死磕平面的微缩，而是像建高楼一样，把存储单元一层一层地垂直堆起来。原来那块“地皮”（晶圆）面积没咋大变，但能住的“房间”（存储容量）呈几何级数增长。这下可好，容量瓶颈被一举突破，咱们才能用上便宜又大碗的固态硬盘和手机存储。
那你可能会问，这楼盖高了，里头“住户”（数据）管理不会乱套吗？这里头又有新学问。传统2D就像用管子（浮栅）关电子，管子漏了数据就丢了。3D NAND通常用了一种更巧妙的“电荷捕获”结构，你可以把它想象成每层楼里都有无数个带细小凹槽的架子，电子进来就被稳稳“卡”在凹槽里，比用管子关牢靠多了。这不仅提升了数据可靠性，也让写入和擦除更省电、更快——这直接改善了咱日常的使用体验，比如手机更省电、文件拷贝嗖嗖的。
说到这，不得不提一下那个“堆”的过程，那叫一个精细活儿。通过沉积、蚀刻这些技术，在硅片上做出几十层甚至上百层的结构，每层之间还有复杂的“楼梯”和“电梯”（通道孔和连接电路）互通。这个立体网络的设计，正是3D NAND原理最精妙也最难的地方，它让整个存储系统在三维空间里高效运转。你看，技术进步从来不是一蹴而就，都是被“不够用”逼出来的智慧。
网友提问与回答：
1. 网友“科技小白”：看了文章大概懂了是盖楼的意思，但能不能再举个更生活的例子，帮我彻底理解3D NAND到底是咋存数据的？
答：哈喽，科技小白朋友！这个比方好，咱再深化一下。你可以把你的存储设备想象成一个超大图书馆。
老的2D方式呢，就是这个图书馆只有一层（平面），想藏书更多（容量大），只能拼命扩大建筑面积（缩小单元尺寸），但书柜（存储单元）挤太近，管理员（电流）找书或上书时容易拿错（干扰），而且面积大到一定程度，成本上天，管理也混乱。
现在的3D NAND呢，就是建一个高层智能图书馆。地基（晶圆）面积可能没大多少，但我往上盖几十层楼（垂直堆叠）。每层楼都有规律排列的书柜（存储层）。每一本书（数据位）都有个唯一的“三维地址”：它在第几层、第几区、第几个书柜。图书馆有个高效的垂直电梯和楼层导览系统（通道孔与互连），管理员能快速精准地存取任何一本书。
至于存数据本身，就像给书做标记。以前可能是在书里夹张易掉的纸条（浮栅电子易流失），现在是用一种特殊的磁性书签（电荷陷阱），稳稳地吸在某一页，不易丢，标记和清除也利索。这样，图书馆（硬盘）容量暴增，找书存书（读写）速度快还准，也不容易丢书（数据丢失），整体运营还更省电（功耗低）。希望这个例子能让你更明白！
2. 网友“硬件DIY爱好者”：3D NAND和之前听的MLC、TLC、QLC又是啥关系？我买固态硬盘该咋看？
答：这位DIY老哥，问到点子上了！这两者其实是不同维度的概念，但紧密相关。
3D NAND 指的是存储芯片的“物理结构”和“建筑方式”，就是刚才说的盖大楼模式，决定了容量、成本和可靠性的大框架。
MLC、TLC、QLC 指的是每个存储单元（大楼里的每个“房间”）里能存放的“数据位数”。MLC存2位，TLC存3位，QLC存4位。就像原来一个房间只标记住1个人（SLC，已少见），现在通过更精细的管理，能标记住2个、3个甚至4个人。
它们的关系是：3D NAND的堆叠技术，为使用TLC、QLC这类更高密度的单元类型提供了可能和保障。因为单元做多层后，单颗芯片容量基础就大了，即使每个单元因为存了更多位（TLC/QLC）而导致寿命和速度相比MLC略有下降，但通过更先进的纠错算法、主控管理以及更大的冗余空间，整体硬盘的可用容量、成本和性能依然达到完美平衡。
买固态硬盘时，你完全可以优先选择基于3D NAND技术的产品，这是主流和保障。在这个基础上，一般家用和游戏，主流TLC产品性价比和耐用性已经很好了；如果是大容量仓储盘，QLC也行，但务必选知名品牌和好的主控；对于极端写入需求的，再看MLC（现在很少了）或企业级产品。认准3D NAND技术是关键第一步。
3. 网友“未来预言家”：按这个堆叠思路，3D NAND楼会一直盖下去吗？有没有物理极限？下一代技术可能是啥？
答：预言家网友，你的眼光很长远！这个问题业内也在不断探索和攻关。
物理极限是存在的。楼不能无限盖高，主要挑战有：1. 工艺复杂度：层数越多，对沉积、蚀刻的精度要求呈指数上升，良率控制难，成本可能反弹。2. 串扰与压力：层数多了，上下左右单元之间的电气干扰会更严重，就像楼房太高太密，住户间容易受影响；同时，多层结构带来的机械应力也需妥善处理。3. 性能与延迟：存取一个数据，需要走过的垂直路径变长，可能会增加一点点延迟，虽然通过架构优化在尽力弥补。
目前，业界正在向200层以上、甚至300层以上的堆叠迈进，但确实越来越接近一个技术和成本的平衡点。所以，“一直盖下去”虽是目前的主流发展路径，但也需要其他创新辅助。

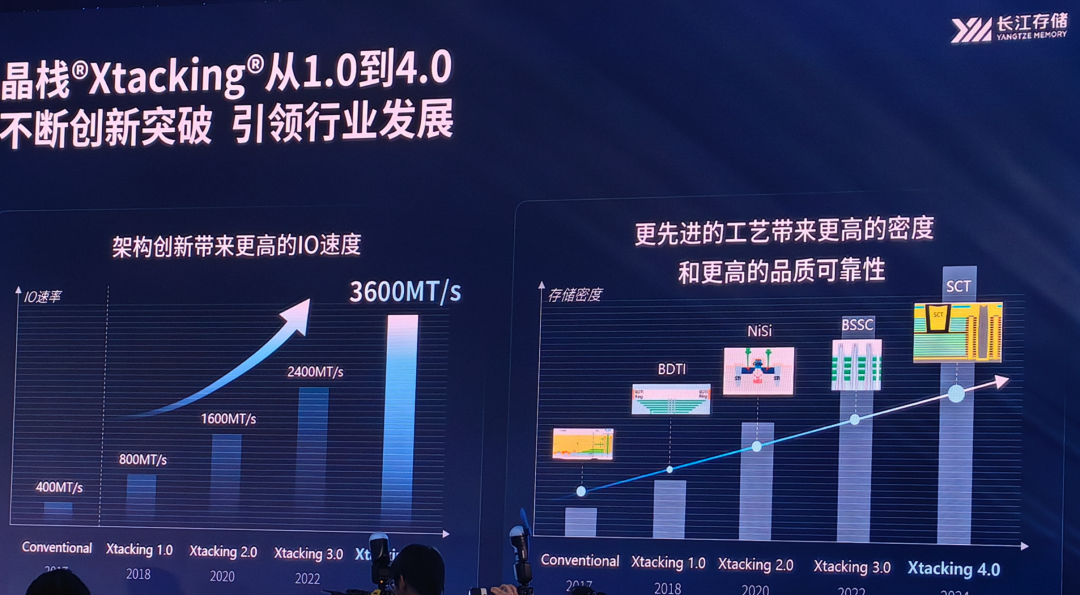

下一代技术，目前有几个可能的方向：1. 晶圆键合：像搭积木，分别做好两层高堆叠的晶圆，再把它们键合在一起，降低超高层单次制造的难度。2. 新材料与新结构：比如用替代硅的通道材料，或者更先进的电荷存储介质，提升单个单元的效率和可靠性。3. 完全不同的路线：比如存算一体、相变存储器(PCM)、磁阻存储器(MRAM)等，它们原理不同，各有优势，可能在特定领域（如超高速缓存）率先应用，但短期内要全面取代3D NAND在容量和成本上的优势，还非常困难。未来很长一段时间，我们看到的很可能是3D NAND技术的持续精进与其他新型存储技术的共存与互补。
