机箱内部，一小块看似不起眼的电路板正在以每秒数十亿次的频率，默默进行着电荷的刷新与数据的传递，支撑着整个数字世界的运转。
1966年，当罗伯特·丹纳德在IBM实验室里首次构思出那个“一个晶体管加一个电容”的简单结构时，他可能没有预料到，这个设计会成为未来半个多世纪全球数字基础设施的基石-2-3。
如今，我们口袋里的智能手机、办公桌上的电脑、支撑互联网的数据中心，无一不依赖于DRAM技术-1-4。
动态随机存取存储器，这个技术名词听起来高深莫测，但其实离我们很近。你电脑里那条长条形的“内存条”，就是DRAM最典型的物理形态-6。

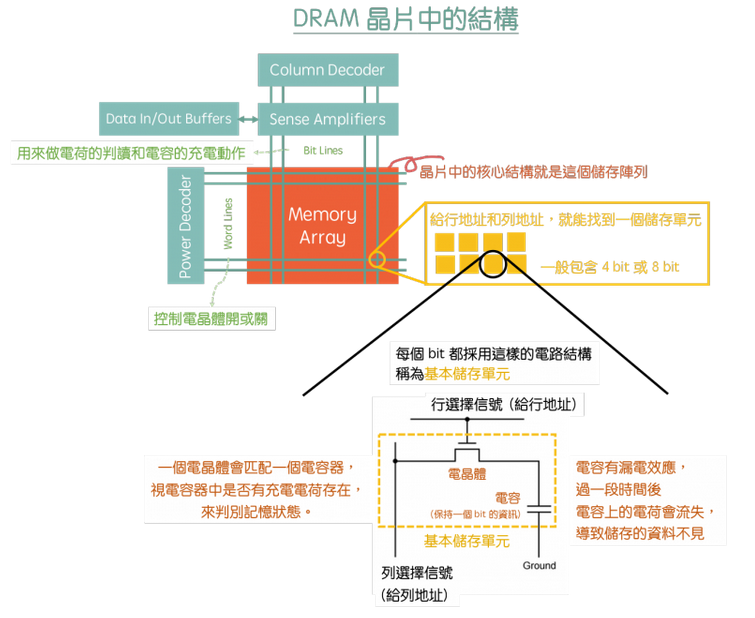

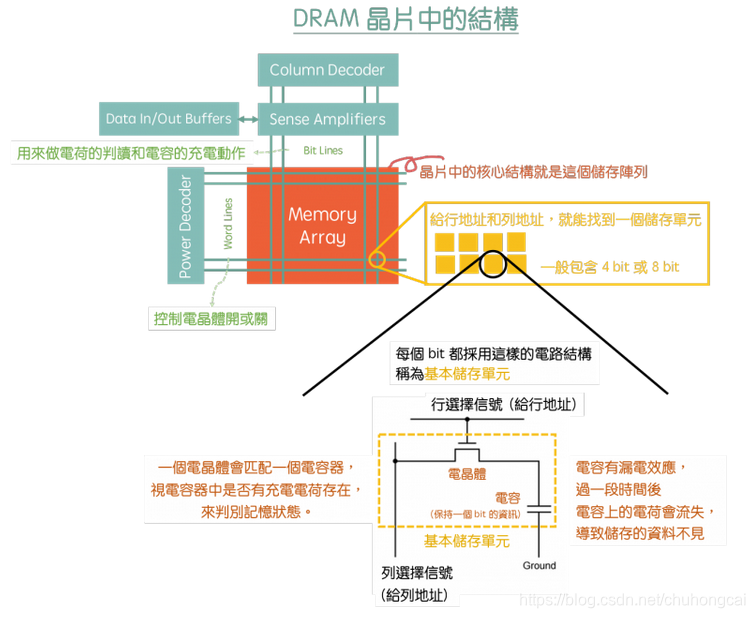

DRAM的基本原理说起来挺简单，就是利用电容存储电荷的多少来代表二进制的0和1-1。
但简单中藏着麻烦：电容会漏电，所以必须每隔一段时间就刷新一次，否则数据就会丢失-5。正是这种“动态”特性，赋予了它这个名字。
与需要六个晶体管存储一个比特的SRAM相比，DRAM只需要一个晶体管加一个电容，结构简单得多，成本也低得多-1。不过，天下没有免费的午餐，这种简单结构的代价是速度较慢且功耗较大。
这个如今无处不在的技术到底是什么时候真正走向市场的呢？
关于“DRAM什么时候上市的”这个问题，得从20世纪60年代末说起。1968年，IBM成功获得了DRAM的专利-1-3。
紧接着在1969年，一家名为先进内存系统（Advanced Memory System）的加州公司，推出了第一款商业化的DRAM芯片-2-4。这款芯片的容量只有1KB，放在今天看来微不足道，但在当时却是一项突破。
这款初代DRAM被卖给了霍尼韦尔公司，但很快用户就发现它在生产工艺上存在一些问题-2。
这个小小的挫折，却为另一家刚成立不久的公司铺平了道路——这家公司就是英特尔-2。
1970年10月，英特尔推出了自己的第一款DRAM芯片C1103，这款芯片后来被誉为“第一款成熟商用的DRAM芯片”-2-3。
C1103的成功远超预期。它迅速取代了当时主流的磁芯存储器，到1974年，英特尔在DRAM市场的份额竟然达到了惊人的82.9%-2-4。当时谁也不会想到，这个领域的竞争会如此激烈。
20世纪70年代，日本通过举国体制推动半导体产业发展-2。到1986年，日本厂商在全球DRAM市场的份额已上升至65%，而美国则降至30%-2。如此剧烈的市场份额变化，直接导致英特尔在1985年宣布放弃DRAM市场-2。
但日本厂商的领先地位并未持续太久。在美国的政治经济打压下，加上韩国厂商的崛起，日本在DRAM市场的主导地位逐渐丧失-2。
韩国的DRAM产业发展堪称教科书案例。当20世纪80年代中期日美竞争激烈，市场不景气时，三星采取了一种被商界广泛研究的“反周期投入”策略-2。
简单说，就是在行业低谷期，别人收缩时，三星反而加大投入、扩大产能，进一步打压价格，通过自己的资金优势熬死对手-2。
1986年底，三星半导体累计亏损高达3亿美元，股权资本完全亏空，几乎破产-2。
关键时刻，韩国政府出手提供了近3.5亿美元的资金支持，还以政府名义为三星拉来了20亿美元的个人募资-2。
随着日本半导体产业受挫和个人电脑兴起带来的行业繁荣，三星成功翻盘，最终成为全球DRAM市场的主导者-2。
回到“DRAM什么时候上市的”这个起点，我们可以看到，从1969年的1KB产品到如今的技术，DRAM的进步是惊人的。
2005年，三星发布了世界第一款DDR3 DRAM内存样品-8。容量已达512MB，速度大幅提升。
2022年，美光发布了基于1β（1-beta）节点的DRAM产品，与上一代相比节能15%，位密度提高35%-10。单芯片容量可达16Gb-10。
DRAM的未来发展方向之一是3D DRAM技术，通过堆叠存储单元来进一步提高密度-10。另一方向是4F2结构，相比传统的6F2设计，能够将芯片面积减少约30%-10。
如今，三星、SK海力士和美光三家公司共同占据着全球DRAM市场的绝大部分份额-10。这些公司正在向10纳米级及以下工艺进军，探索包括EUV光刻、新型材料在内的各种创新技术-10。
从实验室里的一个简单构想，到支撑全球数字经济的基石，DRAM走过的道路既曲折又辉煌。罗伯特·丹纳德当年那个“一晶体管一电容”的设计-1，如今已在全球无数设备中跳动，维持着数字世界的“心跳”。
虽然主要玩家已从最初的几十家减少到如今的三巨头-2，但创新从未停止。3D堆叠、新型材料、更先进制程——DRAM的故事，仍在继续书写。
@数码爱好者小王：常听人说DRAM和SRAM，它们到底有啥区别？为什么电脑里主要用DRAM？
这是一个很好的问题！DRAM和SRAM虽然都是随机存取存储器，但确实有很多不同。
DRAM结构简单，一个存储单元只需要一个晶体管加一个电容-1。而SRAM需要六个晶体管来存储一个比特-1。这意味着在相同面积下，DRAM能提供更大的容量，成本也更低。
不过SRAM有它的优势：速度更快，不需要像DRAM那样定期刷新-1。所以SRAM通常用作CPU的高速缓存（Cache），而DRAM则作为电脑的主内存。
为什么电脑主要用DRAM做主内存呢？主要是因为性价比。对于需要大容量存储的应用，DRAM的成本优势太明显了。虽然速度不如SRAM，但通过DDR（双倍数据速率）等技术，现代DRAM的速度已经足够满足大多数应用需求-5。
所以简单说，电脑用DRAM做“主内存”是因为它容量大、成本低，用SRAM做“高速缓存”是因为它速度快，各司其职，共同保证电脑高效运行。
@科技前瞻小张：未来DRAM会怎么发展？3D DRAM什么时候能商业化？
关于DRAM的未来发展，行业正在探索几个方向：
一是继续推进制程工艺，三星、美光等公司已经在研发10纳米级及以下的技术-10。二是探索新的存储单元结构，如4F2设计，相比传统的6F2结构可减少约30%的芯片面积-10。
你问到的3D DRAM确实是热点方向。传统DRAM是平面结构，而3D DRAM通过垂直堆叠存储单元来提高密度，有点像从平房变成高楼大厦。
不过3D DRAM面临不少挑战：DRAM需要极低的漏电特性，而在三维结构中实现高质量的单晶硅层和完美的晶体管特性比在NAND闪存中困难得多-10。
一些创新方案正在探索中，比如NEO Semiconductor公司提出的3D X-DRAM技术，它使用基于浮体单元的概念，声称可以利用类似3D NAND的工艺制造-10。
至于商业化时间表，目前行业观点不一。三星似乎更倾向于先推进4F2结构，认为这比3D DRAM更容易在短期内实现-10。业界普遍认为，3D DRAM可能需要更多时间解决技术挑战，可能在未来几年内逐步从实验室走向市场。
@国产芯片支持者小李：中国在DRAM领域的发展如何？有机会打破三巨头的垄断吗？
中国在DRAM领域的发展确实值得关注。目前全球DRAM市场主要由三星、SK海力士和美光三家主导，合计占据绝大部分份额-10。但中国正在这一领域加大投入。
近年来，中国建立了多个存储器芯片制造基地，如合肥长鑫、福建晋华和长江存储-6。这些企业在努力突破技术壁垒，逐步推进DRAM产品的研发和生产。
不过挑战也不小：一是技术积累，DRAM工艺已经发展到10纳米级，技术门槛很高-9；二是专利壁垒，国际厂商拥有大量核心专利；三是市场周期性，DRAM行业有明显的“赚一亏二”周期特点，需要强大的资金支持-2。
中国的优势在于巨大的本土市场和政策支持。随着5G、人工智能、物联网等新技术的发展，对DRAM的需求将持续增长，这为中国企业提供了市场机会。
长期来看，中国企业有机会在DRAM市场占据一席之地，但可能需要较长时间的技术积累和市场开拓。或许会先从一些细分市场或特定应用切入，逐步扩大影响力。
