哎哟喂，现在大家开口闭口都是HBM、DDR5，频率高得吓死人，可还记得十多年前，咱们为了一台轻薄的超极本，为了一张显卡能多跑几帧，眼巴巴盼着的新技术是啥不？今天咱就来唠唠那段往事，聊聊当年在移动和显卡领域掀起不小波澜的美光30nm DRAM，看看这颗“老将”是如何在它那个时代“秀”出风采的。
把时间和功耗“压扁”：为超极本“瘦身”的续航天使
把时间拨回到2012年，那时候英特尔带着“超极本”的概念火遍大江南北，大家都想要一台又轻又薄、续航还持久的笔记本。可难题来了，性能、功耗和体积就像“不可能三角”，让人挠头。就在这个节骨眼上，美光出手了，它量产的美光30nm DRAM，具体来说是符合DDR3L-RS标准的内存芯片，成了破局的关键之一-1。
你可别小看这个“30nm”和“DDR3L-RS”。当时的工艺节点从40nm、50nm迈向30nm，就像把马路修得更窄却能安排更多车道，意味着在同样大小的芯片里能塞进更多存储单元，功耗和发热还能降下来-1。而DDR3L-RS这个标准更是个“省电专家”，它通过优化自我刷新时的耗电量，把工作电压稳稳控制在1.35V，在保持性能和可靠性的同时，实实在在地帮设备“省吃俭用”-1。这对当时电池技术还没突破性进展的移动设备来说，简直就是“及时雨”。你想啊，笔记本续航能多撑一两个钟头，那种幸福感可比现在手机快充实在多了！美光这批芯片很快就通过了当时英特尔最新平台的测试，为一大批超极本和平板电脑的“轻盈长跑”立下了汗马功劳-1。
给显卡“灌碗高汤”：主流显卡的性价比之选
除了在移动端发力，美光30nm DRAM在另一个“性能发热大户”——显卡领域，也找到了自己的舞台。同年，美光推出了基于30nm工艺的2Gb和4Gb容量DDR3内存颗粒，数据频率能达到2133MHz-10。你可别拿今天的GDDR6X、HBM来比，在那个时候，这对主流和入门级显卡来说，是个相当有吸引力的方案。
当时AMD的显卡（文章里亲切地叫“A卡”）正需要一种能在成本和性能间取得平衡的显存方案。美光这30nm工艺的DDR3颗粒，核心电压只要1.5V，比DDR3-1600能多提供大约三分之一的带宽-10。这对提升显卡性能，特别是在高分辨率纹理处理和复杂场景下的表现，是有实打实帮助的。用个不恰当的比喻，这就好比给一台家用车换了套更高效的动力总成，钱没多花多少，但开起来更带劲了。美光和AMD的合作，让许多玩家用更实惠的价格，体验到了更流畅的游戏画面，这波“性价比”打得漂亮-10。
技术的车轮滚滚向前：从30nm到1α，不变的“压榨”精神
时过境迁，当年先进的30nm工艺，在今天看来已经是“老黄历”了。美光自己的DRAM制造技术，已经一路狂奔，经历了1x、1y、1z几代演进，进入了以“1α”为代表的、更为精密的10nm级阶段-6。现在的技术讨论焦点，是EUV极紫外光刻，是如何在指甲盖大小的芯片上集成上百亿晶体管，是HBM3E的高带宽如何喂养AI的算力饥渴-2-7。
但是，你会发现一些内核精神是相通的。当年美光30nm DRAM所做的一切——通过更精细的工艺缩小尺寸、降低功耗、提升性能密度——依然是今天存储技术进化的核心命题。只不过战场从超极本和主流显卡，转移到了数据中心、AI服务器和智能手机的端侧AI。当年它努力为设备“减负续命”，今天的美光LPDDR5X芯片同样在为旗舰手机的轻薄和长续航奋斗-7；当年它试图为显卡“挤出”更多带宽，今天的美光HBM3E则是在为AI训练“喂饱”海量数据-2。
所以，回头看美光30nm DRAM，它更像一个时代的注脚。它见证了移动计算设备的崛起，亲历了消费级图形性能的普及风暴。它可能不再是舞台中央的主角，但那份通过工程创新，在特定历史阶段解决用户核心痛点（更轻、更久、更实惠的性能）的尝试，依然值得在半导体产业的发展史中记上一笔。技术会过时，但解决问题的智慧和推动普及的努力，永远有其价值。
1. 网友“怀旧装机党”提问：
看了文章很感慨，我2013年装的第一台电脑用的就是美光的内存条，具体型号忘了，但感觉很稳。想问一下，当年这种30nm工艺的DDR3内存，和我们现在用的DDR4、DDR5在根本原理上有区别吗？还是说只是“数字游戏”？
答：
这位朋友，你好！首先得给你点个赞，美光的内存在品质上一直有口皆碑，你当年选得挺有眼光。你这个问题问到点子上了，这绝不仅仅是“数字游戏”。
从根本原理上讲，DDR3、DDR4、DDR5都属于“双倍数据速率同步动态随机存取存储器”这个大框架。它们的核心工作原理（利用电容存储电荷、需要定时刷新）是一样的。但是，代际之间的升级是全方位、系统性的“大手术”，主要体现在：
电压和功耗： 这是最直观的进步。你当年用的DDR3标准电压是1.5V，而文中的DDR3L是1.35V。现在的DDR5标准电压进一步降到了1.1V-7。电压降低直接意味着功耗和发热的大幅减少，这对高密度数据中心和笔记本电脑至关重要。
架构和带宽： 这是性能飞跃的关键。DDR4比DDR3有了更高的预取和更快的频率。DDR5则引入了一次革命性的改变：它将内存模块的“控制权”下放了。以前内存条上只有一个“指挥中心”（地址命令组件），现在DDR5每个模块上有两个独立的子通道，可以同时处理不同任务，相当于“双核指挥”，带宽和效率暴增。DDR5的内置纠错（ECC）功能也更强大。
容量密度： 工艺进化直接推动容量。当年30nm工艺下，单颗DRAM芯片容量以Gb（千兆位）计。而现在，美光采用1γ（1-gamma）工艺的DDR5芯片，单颗容量已达16Gb，通过堆叠能轻松做出单条128GB的内存-7。这是几百倍的容量提升。
所以，你可以理解为：基本原理的“地基”没变，但在这地基上盖的“摩天大楼”，其结构、材料、高度和智能化程度，已经发生了天翻地覆的变化。每一次代际升级，都是为了解决当时面临的核心瓶颈（如功耗、带宽、容量），这也是技术发展的魅力所在。
2. 网友“科技好奇宝宝”提问：
文章提到美光30nm DRAM曾用于AMD显卡，那它和后来专用的GDDR显存，以及现在火爆的HBM显存到底是什么关系？为什么显卡最后不用这种“改装”的DDR内存了？
答：
这个问题特别棒，它触及了显卡专用显存发展的逻辑。你可以把它们想象成不同种类的“特种运输车”。
普通DDR（如文中的DDR3）： 像是“多功能厢式货车”。它能拉货（数据），设计上兼顾了通用性和成本，主要服务于系统内存（CPU需要的数据）。当年用在一些入门级显卡上，是因为它便宜，能在有限预算内提供比集成显卡好得多的性能，是一种“性价比”过渡方案-10。
GDDR（图形用DDR）： 这是专门为显卡打造的“高性能重型卡车”。它的核心使命不是低延迟地响应各种零散请求（像CPU那样），而是以极高的带宽，持续不断地向GPU“洪流式”输送海量纹理和帧数据。为此，GDDR不惜使用更宽的接口、更高的工作电压和频率，代价是功耗和发热都很大。它和DDR同源，但为图形任务做了极端优化。

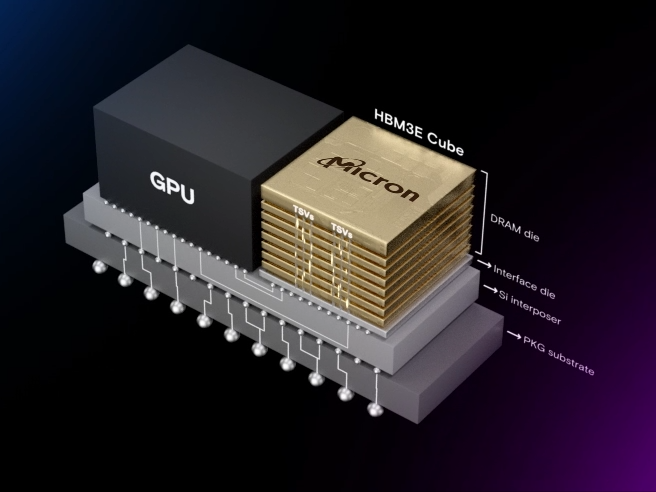

HBM（高带宽内存）： 这是颠覆性的“超导磁悬浮列车”。它不再满足于在平面PCB上排列芯片，而是将多个DRAM芯片像叠汉堡一样垂直堆叠起来，并通过硅通孔直接互联-2。这样做的好处极其明显：1) 带宽爆炸：由于走线极短且并行度极高，带宽远超GDDR；2) 空间极致节省：面积很小，非常适合对空间有严苛要求的场景；3) 能效比高：传输效率高，相对更省电-2。
显卡之所以最终抛弃“改装货车”（通用DDR），是因为图形处理，尤其是现代游戏和AI计算，对数据带宽的需求是“贪婪”且无止境的。通用DDR的“身材”和“设计”天生无法满足这种极端需求。HBM则是目前应对AI算力海量数据吞吐需求的终极答案之一，所以美光等巨头都在全力押注，其产能甚至紧张到影响了传统DRAM的供应-3。
3. 网友“未来观察家”提问：
感觉美光从当年的30nm到现在全力押注HBM，变化好大。根据现在的信息，美光在未来几年的重心和挑战是什么？我们普通消费者会感受到什么？
答：
你的观察非常敏锐。美光的确正处在一个战略聚焦的关键时期，它的重心毫无疑义地落在了 “AI时代的内存解决方案” 上。
重心所在：
HBM（高带宽内存）的全面冲刺：这是美光当下的首要战场。其HBM3E产能已售罄，并获得了2026年的明确订单，市占率目标直指25%左右-2。同时，下一代HBM4的研发和小批量出货也已提上日程-3。这是争夺AI芯片“皇冠上的明珠”的竞赛。
先进制程的持续迭代：在传统DRAM领域，竞争从未停止。美光正在推进如1β、1γ等更先进的制程节点，用于生产大容量的DDR5和LPDDR5X内存，服务于数据中心和下一代智能手机-7。
产能的全球战略布局：为了满足上述需求，美光正在大规模扩产。例如，其日本广岛工厂的扩建计划投资高达1.5万亿日元，目标就是在2028年实现HBM产品的出货-8。这得到了日本政府的大力补贴，也显示出地缘政治下的供应链布局考量。
主要挑战：
对我们普通消费者的影响：
这种上游的激烈竞争和技术进步，最终会像涟漪一样扩散到我们身边：
美光的转型之路，是整个计算产业面向AI时代变革的一个缩影。作为消费者，我们将是这场技术盛宴最终的体验者和受益者。
