哎呦喂，最近跟搞硬件研发的哥们儿喝茶，听他一通吐槽，说现在搞个智能产品真不容易。手机要更智能，汽车要自动驾驶，就连家里的冰箱都开始“思考”了，这些玩意儿背后，全指着两颗“心脏”：一颗是算力的CPU/GPU，另一颗就是默默存数据的存储器。而这里头，有两个听起来挺专业的名词正悄悄走红——利基型DRAM和代工DRAM。你别看名字拗口，它们可是未来十年智能世界不可或缺的“地基”。今天咱就掰扯掰扯，这俩到底是啥，为啥说它们是国产芯片弯道超车的秘密武器。
先说这利基型DRAM。你可以把它理解成芯片世界里的“特种兵”。不像咱们电脑里那种追求极致速度和大容量的通用内存（那是“大部队”），利基型DRAM专攻特定、小众但要求严苛的战场。比如，你家智能门锁里的记忆芯片，得在零下20度到高温85度都能稳定工作-4；汽车自动驾驶系统里的缓存，必须扛得住颠簸和极端温度，一丝数据错误都可能出大事-5；还有工业机器人、通信基站里的存储，追求的不是最先进的制程，而是极致的可靠、稳定和长寿命-1。这些领域，就是利基型DRAM的天下。它的制程可能比主流产品落后几代，但技术门槛在于深厚的工艺 Know-How 和可靠性设计，产品生命周期长达5-10年，不像消费电子芯片那样“朝令夕改”-1。
市场规模不小哦！2024年全球利基型DRAM市场就有约95.7亿美元，而中国是全球最大市场，占了超过60%，规模近400亿人民币-1-3。预计到2029年，整个专用存储市场能冲到208亿美元-5。为啥这么火？因为万物智能化，每个“物”都需要一颗稳定可靠的“记忆芯”。
那代工DRAM又是咋回事？这得说到芯片制造模式的老革命。传统上，像三星、海力士这样的存储巨头，都是设计、制造一把抓的“全能选手”（IDM模式）。但现在，技术发展到深水区，尤其是为了突破“内存墙”搞出的HBM（高带宽内存）、3D DRAM这些黑科技，结构复杂到爆炸。这时候，一种新模式出现了：把存储单元晶圆和负责控制逻辑的晶圆分开制造，再把它们像夹心饼干一样精密地键合在一起-2。逻辑晶圆这部分，就有可能交给台积电、中芯国际这样的专业代工厂来干，这就是代工DRAM模式的雏形-2。这就好比开公司，以前是自己租一栋楼全包，现在设计部门（存储芯片设计公司）和核心生产线（存储晶圆制造）还在自己手里，但把法律、HR、IT支持（逻辑电路制造）这些专业服务，外包给更专业的共享办公室（晶圆代工厂），效率更高，还能用上最顶尖的服（gong）务（yi）-2。
你发现没，利基型DRAM和代工DRAM这俩词经常同框出现。这不是巧合，它们背后是产业逻辑的深度咬合。
对于利基型DRAM厂商，尤其是正在崛起的中国厂商来说，代工模式是关键的“助推器”。做利基市场，讲究的是快速响应、灵活定制。如果什么都自己建厂（IDM），那个投资是天文数字，一条先进产线动不动几百亿美金，风险极大-8。采用设计（Fabless）加代工（Foundry）的模式，厂商就能轻装上阵，专注于自己最擅长的电路设计和产品定义，把重资产的制造环节交给专业的代工厂-8。比如国内的兆易创新、北京君正等，在利基型DRAM领域快速崛起，很大程度上得益于这种灵活的产业分工-1。
反过来，代工DRAM模式的成熟，也为利基型DRAM提供了更先进、更多样的“武器库”。当逻辑部分可以独立用最先进的逻辑工艺（比如台积电的5nm、3nm）制造时，整个存储芯片的性能、能效和功能集成度都能大幅提升-2。这对于需要嵌入复杂控制逻辑的车规级、AI终端用的利基型DRAM来说，简直是“神助攻”。
所以说，这对组合一个抓住了海量的细分应用市场（需求端），一个提供了高效灵活的制造路径（供给端），简直是天作之合。
现在的风，正朝着两个方向猛吹，把利基型DRAM和代工DRAM都吹到了风口上。
第一个风是“向上”吹：高端存储的极致竞赛。AI引爆了HBM需求，三星、海力士、美光三巨头杀红了眼，把大部分先进产能都挪去搞HBM和DDR5了-7。这直接导致一个结果：它们正在逐步退出像DDR3这类“老旧”的利基型DRAM市场-1。巨头腾出的市场空间，对中国厂商来说是千载难逢的机遇。此谓“替代”。
第二个风是“向内”吹：3D堆叠的技术革命。当平面微缩快到物理极限，大家都开始玩“叠叠乐”。3D DRAM通过把存储单元垂直堆起来，实现密度突破-9。而这项技术的核心，恰恰是代工DRAM模式所擅长的：将存储阵列和控制逻辑在不同晶圆上制作，再用混合键合（Hybrid Bonding）技术精密接合-2-9。有意思的是，3D技术相对降低了对最尖端光刻机（EUV）的依赖，更看重刻蚀、薄膜沉积和键合能力-9。这给在先进光刻领域受限，但在其他设备环节不断突破的中国产业链，提供了一个“换道超车”的可能想象。
机会是看到了，国产玩家们咋样了？可以说是百花齐放，但任重道远。

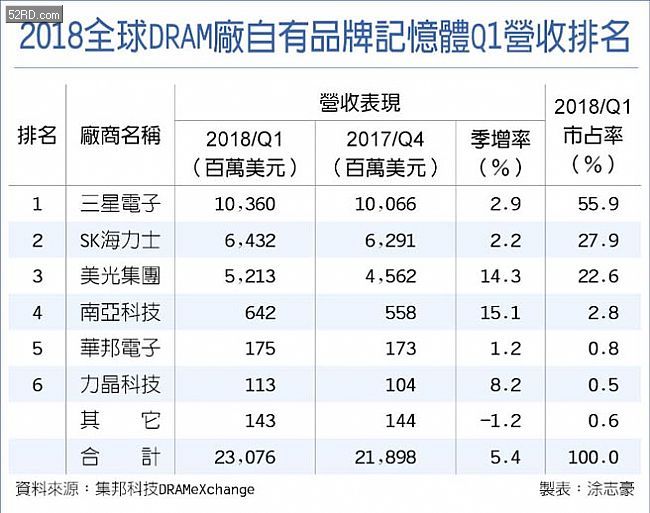

在利基型DRAM领域，兆易创新、北京君正、东芯股份等已有多款产品量产，应用于机顶盒、网络通信、安防监控等领域-1。在NOR Flash（另一种重要利基存储）领域，兆易创新甚至已经冲到了全球第二-1。但整体看，在利基型DRAM全球市场，中国企业的份额还很小，2024年头部国产厂商份额约1.7%-5，前面依然是三星、海力士、美光等巨头的山峰。
在代工DRAM涉及的先进制造环节，中国的追赶更为艰难。存储晶圆制造龙头长江存储（3D NAND）和长鑫存储（DRAM）正拼命爬坡。长鑫在探索用横向堆叠的独特路径攻关3D DRAM-9。而逻辑代工方面，中芯国际等代工厂的先进工艺能力，是未来支撑存储-逻辑异质集成模式的关键。这条路上，材料、设备、工艺的每一个环节，都是一场硬仗。
说到底，利基型DRAM和代工DRAM的兴起，反映的是半导体产业从“通用规模”走向“专用精细”，从“单一集成”走向“开放协作”的大趋势。它不再是巨头们独享的盛宴，而是给了更多专注、灵活的玩家入场分蛋糕的机会。
对于我们普通用户而言，这场竞争的结果，将决定未来我们买到的智能汽车、家电、AI眼镜是否更便宜、更可靠、更强大。对于中国产业而言，这是一条避开主流红海、在细分领域建立根据地，并借助新模式向核心技术发起冲锋的长征路。故事，才刚刚开始。
1. 网友“硬核科技迷”问：看了文章，感觉国产利基存储有机会，但巨头一降价不就完了？咱们到底有啥核心优势能守住阵地？
答：这位朋友问题很尖锐，直击要害！担心巨头降价“洗牌”，这确实是所有后来者最大的噩梦。但国产厂商在利基市场还真练出了几手“护城河”，不是那么容易被冲垮的。
第一道护城河是 “贴身服务和快速响应” 。利基市场品类杂、批量散、定制要求多。国际巨头像大型航母，调头慢，服务标准流程化，很难为一个小客户修改产线参数。而国内厂商就像灵活的驱逐舰，研发团队能直接蹲在客户厂里解决问题，快速提供定制化方案（比如为某个电视型号优化启动速度）。这种“保姆式”服务，是成本之外的巨大附加值-8。
第二道是 “产业链协同与成本控制” 。中国拥有全球最完整的电子制造业集群。国产存储厂商从设计、到代工、封测，再到模组制造，都能在本地找到协作伙伴，沟通效率高，综合成本更低。尤其是在当前强调供应链安全的大背景下，下游客户（比如家电、汽车品牌）有很强的意愿引入“第二供应商”甚至国产首选供应商，这给了国产芯片宝贵的验证和导入机会-6。
第三道是 “聚焦细分，死磕可靠性” 。巨头精力被HBM和先进制程牵扯。国产厂商则可以All in在利基领域，把一些“老旧”制程（如38nm、25nm）玩出花，通过独特的电路设计和封装技术（如工规宽温、抗硫化），把产品的可靠性和寿命做到极致，满足车规、工控的严苛要求-4-5。在这些领域，价格并非唯一决定因素，质量和稳定才是生命线。
所以，国产的优势并非单纯低价，而是灵活性、协同性和对细分场景的深度理解构建的综合壁垒。当然，技术底子仍需苦练，但市场确实开了一扇难得的窗。
2. 网友“想入市的韭菜”问：如果我想关注这个领域的投资机会，应该看哪些关键信号？是盯着存储价格涨跌，还是看公司技术突破？
答：哈哈，朋友你这名字起得真实在。投资存储芯片，尤其是利基和代工这条线，确实不能像炒大宗商品那样只看价格。它是一个周期成长交织的行业，得用“望远镜”和“显微镜”结合着看。
首先，用“望远镜”看产业周期和结构趋势。 一要盯住“产能转移”信号：密切关注三星、海力士等大厂关于减产或退出DDR3等利基产品的官方声明和财报指引-1。它们产能一收缩，价格企稳回升的预期就强了。二要盯住“下游风口”：比如汽车智能化（尤其是L2+自动驾驶渗透率）、AIoT设备出货量、数据中心边缘侧存储需求。这些是利基存储需求的核心引擎-3-5。价格指数（如DXI）可以参考，但利基市场有其独立性，不能完全照搬。
用“显微镜”看公司具体的内功。 对于利基型设计公司，关键看三点：1. 产品线结构：是否从单一品类（如NOR Flash）向利基型DRAM、SLC NAND等平台化拓展？平台化公司抗风险能力更强-1。2. 客户认证进展：是否进入了汽车前装、头部工控企业的供应链？车规认证门槛极高，一旦进入就是长期订单-5。3. 毛利率变化：在行业景气度变化时，其毛利率是否能保持相对稳定或率先回升？这体现了公司的成本控制和议价能力。
对于涉及代工DRAM环节的制造公司，关键看：1. 技术节点与良率：存储晶圆厂的制程推进到哪一步（例如19nm是否量产良率稳定）？逻辑代工厂的先进工艺（如28nm, 14nm）是否能为存储客户提供服务？2. 合作联盟：是否与国内头部设计公司建立了深度的战略合作或产能绑定关系-2？3. 研发方向：是否在3D堆叠、混合键合等下一代技术上有实质性的专利布局或原型开发-9？
记住，在这个领域投资，“技术突破”的长期价值往往大于“价格波动”的短期博弈。尤其是在国产替代和新技术变革的初期。
3. 网友“迷茫的电子工程师”问：作为一个应届生，感觉这个方向好像不如AI、GPU那么光鲜。这个领域的职业发展前景到底怎么样？
答：同学，你这个困惑非常典型！我以过来人的经验告诉你，选赛道就像选城市，超一线城市（AI/GPU）竞争白热化、成本高，而快速崛起的“新一线城市”（如利基存储）可能藏着更多成为核心人才的机会。
这个领域的前景，恰恰来自于它的 “不可或缺”与“尚待开拓” 。说不可或缺，是因为无论AI多智能，数据总要有个稳定可靠的“家”，这个“家”就是存储。随着端侧AI爆发，设备本地的存储要更智能、更低功耗、更定制化，这里面有大量的架构、电路、算法优化工作，技术深度一点也不浅-9。说尚待开拓，是指国内这个领域专业人才储备相对较少，尤其是既懂存储芯片设计，又懂汽车电子、工业控制等系统应用的人才，堪称稀缺。你进入这个领域，更容易接触到核心研发，成长速度可能更快。
职业路径也很宽广：你可以去芯片设计公司，做存储器IP设计、电路仿真、验证测试；可以去存储原厂或IDM，深耕工艺整合、器件开发；也可以去应用方案公司，成为连接芯片与终端产品的桥梁，解决各种千奇百怪的客户问题；未来，随着代工DRAM模式发展，在先进封装（如混合键合）、芯片架构（存储-逻辑协同设计）方面还会诞生大量新岗位-2-9。
这个方向不会像消费互联网那样一夜暴富，但它是一条扎实的、越老越吃香的“硬科技”长跑赛道。中国的半导体崛起，需要仰望星空的架构师，也同样需要无数脚踏实地、把一颗颗“螺丝钉”做到极致的工程师。当你设计的芯片，运行在千万辆智能汽车或工业机器中，那种成就感和价值感，是独一无二的。
