面对FPGA设计中的数据洪流，别急着堆外部内存，先摸清自家芯片里的存储家底，选对DRAM策略能让性能和成本双赢。
“我跟你讲，上次那个项目内存带宽不够，调试得我头都大了！” 在工程师茶歇闲聊中，这样关于存储性能的吐槽不绝于耳。当你手上的Xilinx FPGA要处理海量数据流时，是该用芯片自带的存储块，还是外挂DRAM芯片？这个问题看似简单，实则关乎整个设计的性能、成本和功耗平衡。
FPGA设计里的数据处理需求日增，传感器数据、视频流或网络数据包处理都离不开高效存储。随着AI推理和5G通信等应用普及，存储子系统设计成为FPGA项目的关键环节之一。
咱们得明白，存储这事儿真不只是“容量够不够”那么简单，时序、带宽、延迟和功耗都得全面权衡。
在Xilinx FPGA设计中，合理的存储架构能大幅提升系统性能，而低效的存储使用则可能导致资源浪费、时序不满足等问题-1。
Xilinx FPGA内部其实藏了不少存储资源，先别急着看外部DRAM，得搞清楚自家芯片里都有啥。FPGA内部主要提供两种存储结构：块RAM（BRAM）和分布式RAM（Distributed RAM）。
块RAM是FPGA内独立的专用存储硬核，以固定大小的块状结构分布在整个芯片中-10。拿Artix-7系列来说，一个Block Memory大小为36KB，由两个独立的18KB BRAM组成，可以灵活配置-10。
分布式RAM则是由可编程逻辑单元（CLB）中的查找表（LUT）等资源构成的存储结构，本质上是用逻辑资源“拼”出来的存储空间-1。
这两种内部存储资源各有所长。BRAM容量较大、可预测性好，但必须有时钟驱动；分布式RAM可以是纯组合逻辑，地址输入后数据几乎立即输出，灵活性更高-10。具体咋选，得看你的设计需求。
当内部存储资源不够用，或者需要更大容量、更高带宽时，就得考虑使用外部Xilinx DRAM解决方案了。这可不是简单挂个内存芯片就完事，得通过专门的存储器接口生成器（MIG）来创建DDR控制器。
Xilinx提供的DDR控制器IP核支持从DDR2到最新的DDR4标准-3。以DDR3为例，控制器架构包含用户接口、内存控制器和物理层三部分-2。
用户接口那块儿，app_en、app_rdy这些信号可得搞明白时序关系。尤其是app_rdy无效时，用户接口会直接忽略命令，这个坑不少新手都踩过-2。
外部Xilinx DRAM的时钟架构也复杂得多。DDR3 PHY设计需要用PLL模块生成各种时钟，还要通过全局和本地时钟网络在整个设计中分配时钟-2。不同频率、不同相位的时钟多得让人眼花缭乱，但都是确保数据可靠传输所必需的。

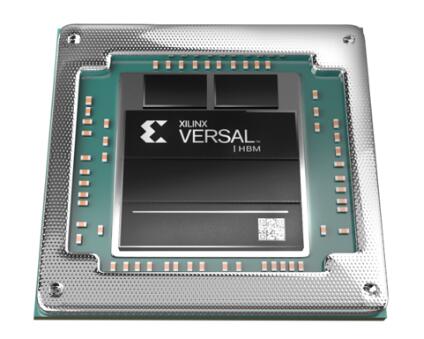

如果你觉得普通DDR4的带宽还不够用，那Xilinx的高带宽存储器（HBM）技术可能会让你眼前一亮。这种新型的存储架构直接把DRAM堆叠在FPGA芯片上，通过硅中介层连接。
这种集成方式的带宽提升相当惊人，相比传统的DDR4 DIMM，HBM的存储器带宽提升了整整20倍！同时单位比特功耗降低了4倍-4。
HBM特别适合那些对存储器带宽极为敏感的应用，比如机器学习训练、8K视频处理和雷达系统-4。当然，这种高性能也是有代价的，主要是成本和设计复杂度都会增加。
面对这么多存储选项，到底该怎么选才不会浪费资源又满足需求呢？我给你几个实用建议。
对于小容量、分散的存储需求，优先考虑分布式RAM-1。需要中等容量、可预测时序的存储，块RAM是不错的选择-10。只有当数据量非常大或带宽要求极高时，才考虑外部Xilinx DRAM解决方案。
实际设计中还得考虑资源平衡，如果你的FPGA中LUT和寄存器资源紧张，而BRAM资源几乎没用，那就该考虑多用块RAM了-1。
功耗也是个重要因素，对于7系列FPGA，Vivado工具能通过Power Gating技术对未使用的18KB BRAM不进行初始化，有效降低功耗-10。
茶歇结束，工程师们陆续回到工位。那位曾为内存带宽头疼的工程师，现在已了然于胸：先摸清Xilinx FPGA内部存储资源，再根据实际需求选择分布式RAM、块RAM或外部DRAM，甚至考虑HBM技术。
高效的存储方案不是选最贵的，而是选最合适的。下次项目评审，他可以自信地解释为何选择某种存储方案，以及它如何平衡性能、成本和功耗——这不仅是技术决策，更是工程智慧。
问题1： 我正准备做一个高速数据采集项目，需要在Xilinx Artix-7 FPGA上处理连续的ADC数据流。数据速率大约是500MB/s，需要至少2秒的缓存深度。我应该选择哪种存储方案？是直接用FPGA内部的BRAM，还是外接DDR3内存？
回答： 你这种情况需要仔细算一下存储需求。500MB/s的数据速率，缓存2秒就是1GB的存储空间，这个容量远超过Artix-7 FPGA内部BRAM的能力（通常最多几兆字节）。
不过别急着上外部DRAM，我建议你采用分层存储策略。先用内部的分布式RAM或小块BRAM做数据流的“缓冲池”，处理突发数据和即时计算；再用外部DDR3内存作为主缓存区。这样既能满足大数据量存储需求，又能利用内部存储的低延迟特性。
具体到外部DDR3的选择，得通过Xilinx的MIG（存储器接口生成器）IP核来实现控制器-2。配置时要特别注意时钟架构，DDR3 PHY设计需要用PLL模块生成各种时钟，还要通过全局和本地时钟网络分配时钟-2。
还有一点，你的数据是连续流，建议在用户接口处加个FIFO，优化读写效率-8。这样数据采集和存储能更好地解耦，系统会更稳定。
问题2： 我们团队在设计一个基于Xilinx UltraScale+ FPGA的AI推理加速卡，需要处理大量的权重参数和中间激活数据。听说现在有HBM技术，相比传统的DDR4，在实际应用中到底能带来多少性能提升？值不值得为此增加成本？
回答： HBM技术对于AI推理这种高带宽需求应用确实有巨大优势。根据Xilinx的数据，相比DDR4 DIMM，HBM的存储器带宽提升了20倍，同时单位比特功耗降低4倍-4。
但“值不值”得看具体场景。如果你处理的模型很大，权重参数多，中间激活数据量大，那么HBM带来的性能提升会非常明显，尤其是批处理（batch processing）时。
不过HBM的成本确实高不少，不仅是芯片本身更贵，PCB设计也复杂得多。我建议你先做个性能评估：算算你的应用实际需要多少存储带宽，如果DDR4已经能满足，那可能没必要上HBM。
如果决定使用HBM，要注意Xilinx支持HBM的Virtex UltraScale+ FPGA采用台积电的CoWoS封装技术-4，散热和供电设计都需要特别考虑。对于AI推理，还可以看看模型能否优化，比如量化、剪枝，减少对存储带宽的依赖。
问题3： 我是一个FPGA初学者，正在学习Vivado中的存储资源使用。看到IP Catalog里有Block Memory Generator和Distributed Memory Generator，还有MIG用于外部内存。在实际项目中，什么时候应该用分布式RAM，什么时候用块RAM？它们和外部DDR内存又该如何配合？
回答： 刚开始接触FPGA存储资源确实容易混淆，我给你讲个简单的选择思路。
分布式RAM适合小容量、分散的存储需求，比如几个到几百个字的查找表、小缓冲区-1。它是由LUT等逻辑资源构成的，可以是纯组合逻辑（地址输入后直接出数据）-10。
块RAM适合中等规模、结构化的存储需求，容量从几KB到几十KB不等-10。它必须有时钟驱动，但可预测性好，适合做数据缓冲区、FIFO等。
外部DDR内存则是当存储需求超过FPGA内部能力时的选择，容量大（几百MB到几GB），但延迟也高。
实际项目中，通常是混合使用。比如用分布式RAM做小的查找表或寄存器堆；用块RAM做中等规模的数据缓冲区或FIFO；只有当数据量非常大时，才使用外部DDR内存-1。
学习建议是从小开始，先在设计中尝试使用分布式RAM和块RAM，理解它们的特点和限制。再慢慢学习MIG IP核的使用，了解外部内存的控制-2。记住，好的FPGA设计者知道如何根据需求平衡使用这些存储资源。
