不知道你有没有过这种抓狂的时刻？在实验室里熬了俩通宵，眼瞅着那个复杂的信号处理算法就要跑出完美结果了，啪叽一下，系统蓝屏了，或者数据报了一串看不懂的校验错误。你排查了所有代码，电源也稳得一批，最后把嫌疑锁定在那几根看似无辜的内存条上——它们可能来自不同的批次，甚至混搭了不同厂商的颗粒。得，问题就在这儿了。这种事儿在服务器机房、高端工作站里，那可是要了亲命了，轻则数据重算延误工期，重则直接服务宕机，损失按秒计算-1-3。

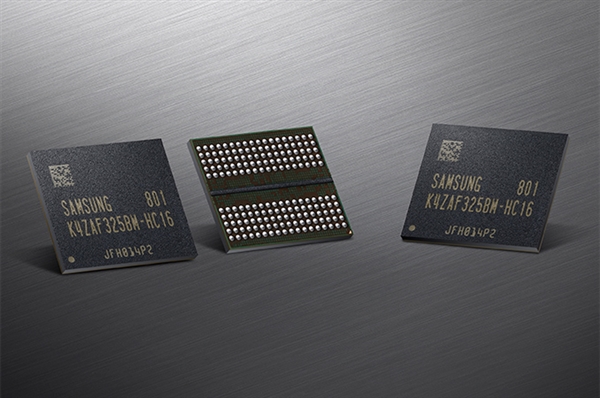

所以，当你看到一颗DRAM芯片或者一根内存模组上，烙印着“三星认证”的字样时，可别简单把它当成一个品牌logo。这玩意儿，更像是三星给自家孩子（内存）开出的、一份具有行业公信力的“体检合格报告”和“能力鉴定书”。它背后的逻辑很简单：在三星自家严苛到变态的实验室环境里，把这些内存产品往死里“蹂躏”一番，确保它们在不同平台、不同压力、不同变态场景下，都能像瑞士钟表一样精准可靠。这可不是光测测速度就完事儿了，得从最底层的硅晶圆工艺，一路验证到最终封装成型的系统兼容性-2-7。
聊到这儿，就得提一个更前沿的玩意儿。咱们都知道现在AI大模型火得一塌糊涂，对内存带宽和容量的渴求像个无底洞。这时候，DRAM三星认证的范围，早就超出了传统DDR的范畴，杀向了更未来的CXL（Compute Express Link）互联技术。就在去年，三星整了个大活，它联手开源软件巨头红帽，搞出了业界第一个红帽认证的CXL基础设施-6-8。这是个啥概念？就好比说，三星不仅自己造出了能跑F1方程式的顶级引擎（CXL内存模组），还自己出钱按照F1的标准修了一条专业赛道（认证基础设施），并且请来了最权威的赛事组委会（红帽）来认证这条赛道。以后任何想玩CXL内存的厂商，都可以把产品送到三星这条“认证赛道”上跑一圈，通过了就能直接拿到红帽的“参赛执照”，部署速度能快上好几个数量级-8。这其实就是DRAM三星认证在新时代的顶级形态——它不再是一个产品终端章，而是演变成了一套驱动整个生态向前跑的、基于开放标准的基准设施和可信流程。
那对于咱们搞研发、搭系统的人来说，三星这套认证体系到底香在哪儿呢？我给你打个比方。以前你用高级封装技术（比如2.5D、3D堆叠）做一颗高性能芯片，里头的内存子系统设计那叫一个头疼，信号串扰、电源噪声问题层出不穷，设计完了心里也没底，只能抱着“赌一把”的心态去流片，失败成本高得吓人-2。现在好了，三星和EDA巨头Cadence合作，推出了一套经过“黄金流程”认证的高级封装设计和签核参考流程-2。这就像三星这个“老司机”给你画了一张极其详细、且被验证过无数次绝对能通车的“盘山公路地图”。你只要跟着地图走，就能极大程度上避开信号完整性（SI）和电源完整性（PI）的那些“坑”，确保你设计的复杂芯片，尤其是集成高频宽存储器（HBM）的那些，能一次成功-2。这种DRAM三星认证延伸出的设计指导，解决的可是芯片设计阶段最根本的“首次成功率”痛点，省下的时间和金钱，那可都是真金白银。
所以说，无论是确保眼前DDR5内存条的稳定-5，还是拥抱明天CXL内存池化的未来-6-8，三星的认证体系就像海上的灯塔。它首先意味着“兼容性保障”，经过它认证的内存，在主流服务器平台和操作系统上基本可以做到“即插即用，免调优”-8。更深一层，它代表着“可靠性承诺”，那些在极端温度和电压下的长时间拷机测试，就是为了杜绝任何潜在的早期失效-1-3。而最高层面，它提供的是“生态确定性”，特别是通过像红帽认证这样的软件硬结合，让企业在部署前沿技术时，吃下一颗“软硬件协同最优”的定心丸-6-8。在这个数据即石油、算力即生产力的时代，选择经过严苛认证的内存，看似增加了前期成本，实则是在为整个系统的生命周期的平稳与高效投资。毕竟，谁也不想让自己那台跑着关键任务或昂贵AI训练的服务器，因为内存里一点说不清道不明的“小脾气”，而瞬间“心脏骤停”咯。
网友问答环节
网友“硬核装机佬”提问： 大佬讲得很透彻！不过我还是有个很实际的问题，我是一名小公司的IT运维，最近在给公司的几台AI训练服务器选配内存。看到市面上有些号称“服务器专用”的条子价格只有三星认证内存的一半。从纯参数上看，频率、容量都一样。在预算紧张的情况下，为了省钱冒险用这些“白牌”条，风险到底有多大？能具体说说会出哪些幺蛾子吗？
答： 这位兄弟，你这个问题问到点子上了，也是很多控制预算的朋友会纠结的。我跟你掏心窝子说，这个险，能不冒就尽量别冒，尤其是给AI训练服务器用。这不是说“白牌”条一定不行，而是“翻车”的概率和代价，在商业环境里你可能承受不起。
风险主要体现在几个层面，而且会层层递进。首先是最直接的 “兼容性玄学” 。参数一样，可不代表底层时序（Timing）、子电压（VDDQ等）和固件（SPD）里的信息一样。三星认证的内存，在出厂前会在Intel、AMD甚至像刚才提到的红帽企业版Linux等各种主流平台和系统上进行过成千上万小时的兼容性测试-6-8。而“白牌”条可能只在某一两个主板上跑通就开卖了。结果就是你买回来，轻则开不了机、系统偶尔蓝屏，重则频繁出现无法通过内存自检（POST），你折腾驱动、重装系统都找不出原因，最后才发现是内存和主板“八字不合”。
其次是 “稳定性黑洞” 。AI训练，尤其是大模型，会让内存长时间处于接近100%负载的高压、高热量状态。三星认证的DRAM，其芯片经过了更严格的晶圆级测试和筛选，体质更统一；模组也用了更可靠的PCB板和更扎实的做工。而便宜条子为了成本，用的往往是降级片或边角料颗粒，功耗和发热控制本身就差。在满负荷训练几天甚至几周后，这些条子很可能因为内部电迁移或热衰减，导致突然出现位翻转错误（Bit Error）。你的模型训练可能跑到90%突然失败，损失几十甚至上百个小时的算力电费，那才是真正的“贪小便宜吃大亏”。服务器内存支持的ECC（错误校验纠正）功能能修正小错误，但无法应对大面积或持续的错误-5。
最后是 “无售后深渊” 和 “系统性能隐形损失” 。“白牌”条一旦出问题，很难得到及时有效的技术支持或更换。更重要的是，稳定的内存是系统整体性能的基石。不稳定的内存会迫使CPU的内存控制器频繁进行纠错和重试，这会显著增加内存访问延迟（Latency）。对于AI训练这种对数据吞吐和延迟极其敏感的应用，这意味着一块昂贵的顶级GPU，可能因为内存拖后腿，而无法跑满它的算力，你的投资回报率其实更低了。
所以，我的建议是，对于生产环境，尤其是AI训练、数据库服务器这种核心资产，内存预算绝不能省。把三星认证内存多花的钱，看作是 “系统稳定性保险”和“算力满血释放保障” ，这笔账长远算下来绝对是划算的。
网友“好奇的芯片萌新”提问： 您好！我对-2里提到的那个“高级封装设计认证流程”特别感兴趣。我是一名微电子专业的学生，正在做相关研究。能不能再深入浅出地解释一下，这种认证具体是怎么帮助芯片设计公司解决信号和电源完整性问题的？它和传统的仿真验证有什么不同？
答： 同学你好！这个问题非常有深度，说明你看到了未来芯片设计的一个关键痛点。咱们可以把传统设计流程比作“纸上谈兵的理论计算”，而三星这种经过认证的参考流程，则是 “经过实战检验的兵法地图+精良武器库” 。
传统仿真验证的困境在于“模型不准”和“流程断裂”。你自己用EDA工具建模仿真，首先面临的挑战是：你用的内存、中介层（Interposer）、基板的电磁模型、参数是否足够精确？很多初级设计公司拿不到像三星这样原厂提供的一手、经过硅验证的精准IC、封装和PCB协同仿真模型-2。用不准确的模型仿真，结果就像用失准的地图导航，必然迷路。
更麻烦的是“流程断裂”。信号完整性（SI）和电源完整性（PI）不是孤立的。比如，你为了降低串扰优化了布线（SI），却可能无意中加长了电源回流路径，引入了电源噪声（PI）。传统的点工具仿真，很难在一次分析中综合考虑这些耦合效应。设计师往往顾此失彼。
而三星与Cadence合作的这个认证流程，牛就牛在它提供了一个 “端到端、经过硅验证的黄金流程” -2。它具体帮设计公司解决了：
“提供权威地图”：这个流程里，集成了三星在诸如FO-PLP（扇出型面板级封装）、2.5D硅中介层等具体先进封装工艺上，积累下的设计规则、物料参数和经过流片验证的仿真模型。你拿到的不是通用教科书，而是针对“三星封装工艺”这条具体山路的地形图、弯道数据和限速提示-2。
“提供自动化武器”：它把一系列复杂的SI/PI分析工具（比如Allegro, Sigrity, Voltus等）通过标准化脚本和界面串联起来，形成一个自动化工作流-2。比如，它可以自动执行从高速接口（如HBM的1024位宽超高速并行接口）的同步开关噪声分析，到核心电源分配网络直流压降和交流阻抗的协同分析。这确保了分析是全面且连贯的，避免了人为遗漏。
“设立检查哨卡”：流程中设定了明确、量化的签核（Sign-off）标准。比如，电源噪声必须低于多少mV，信号眼图必须张开到多大。这些标准本身就是从大量成功产品中反推出来的“安全阈值”。你按照流程做完，结果达标了，就等于拿到了三星认证的“通行证”，对你设计的一次成功率信心会大增-2。
所以，它的核心价值是降低了先进封装设计的门槛和风险。让更多的设计公司，即使没有三星那样深厚的内部经验，也能借助这套“认证兵法”，安全高效地开发出高性能、高可靠性的芯片产品，从而推动整个HBM、Chiplet等先进技术的生态繁荣。
网友“关注趋势的产品经理”提问： 感谢分享，从红帽认证CXL基础设施-6-8到高级封装设计流程-2，感觉三星的认证战略很有前瞻性。从您看，这种“认证生态”的模式，对未来5年的数据中心和AI硬件市场会产生什么样的具体影响？我们作为产品方，该如何提前布局和利用这种趋势？
答： 这位产品经理朋友眼光犀利！确实，三星的认证动作正在从“保证单产品质量”升级为“定义生态游戏规则”。未来五年，这个趋势将深刻影响市场格局，具体可能会体现为“三层分化”和“一个中心”。
三层分化：
技术壁垒层：像CXL、先进封装（CoWoS、HBM）这类前沿技术，其硬件和软件的协同极其复杂。三星通过与红帽等关键软件厂商的深度认证合作-6-8，实际上构筑了一道“软硬协同优化”的护城河。未来，能提供 “经过顶级软件栈认证的硬件方案” 的厂商，会在高端AI服务器、异构计算市场获得压倒性优势。这会导致市场向少数拥有全栈认证能力的巨头集中。
标准应用层：对于主流DDR5/6内存市场，认证将成为“准入门槛”和“品质分水岭”。仅仅频率、容量达标已经不够，“是否通过主流云厂商或大型OEM（如戴尔、惠普）的认证”会成为采购的硬性指标。三星的认证体系会帮助其产品更无缝地进入这些大型供应链。
长尾风险层：无法进入主流认证体系的白牌或小品牌，其市场空间会被进一步压缩到对成本极端敏感、对稳定性要求不高的低端消费级或边缘计算长尾市场，且随时面临被淘汰的风险。
一个中心：未来的竞争核心，将从单纯的硬件参数竞赛，转向 “以认证为背书的系统级解决方案可信度” 的竞争。客户买的不是内存条，而是“确定能在我的Red Hat环境里即插即用、性能达标、能获得联合技术支持的CXL内存扩展方案”-8。
给产品方的布局建议：
拥抱认证，主动合作：如果您的产品涉及高性能计算、数据中心，应尽早将“通过关键生态伙伴（如三星、英特尔、英伟达、红帽）的认证”纳入产品开发路线图。主动寻求与这些巨头的认证实验室合作测试，哪怕初期有成本，但这能极大缩短产品上市后的客户验证周期，是赢得大客户信任的捷径。
关注CXL生态：CXL是打破内存墙、实现资源池化的关键技术-6。即使您不做内存，如果您是做服务器、加速卡、甚至数据库软件，都应密切关注像三星红帽认证CXL基础设施这类动态-8。了解其技术规范和对软件的要求，提前让您的产品做好兼容性准备，因为这很可能成为下一代数据中心的标配互联协议。
利用参考设计降低风险：对于涉及复杂封装和高速信号的设计，不要闭门造车。积极研究和采用像-2中提到的、由原厂和EDA厂商提供的认证参考流程和设计套件。这能显著降低研发风险，让您的工程团队将精力更多聚焦在差异化的核心功能创新上，而不是解决底层稳定性问题。
总而言之，未来的硬件市场，“可信”比“强悍”更重要。而“认证”，正是将技术实力转化为市场信任的最高效货币。谁能率先理解和融入核心的认证生态，谁就能在下一轮竞赛中抢占有利身位。
