从智能手机到数据中心，薄薄一片芯片背后，一场关于“堆积木”层数的战争正悄然重塑我们数字生活的基座。
2025年全球闪存峰会上，各厂商展示的技术路线图上，3D NAND的堆叠层数正向着400层甚至更高迈进-1。三星、美光、SK海力士这些熟悉的名字，与长江存储等后起之秀，都在这个三维空间中展开一场没有硝烟的战争。
人工智能尤其是生成式AI的蓬勃发展，给全球闪存市场带来了前所未有的推动力-1。咱现在用的智能手机、玩的AI功能，乃至那些能和你对话的DeepSeek模型，都离不开背后的存储支持。
随着DeepSeek这类AI模型的落地应用，手机存储配置已经从128GB起步提升到了256GB起步-4。AIPC为了在本地运行AI应用，存储容量更是向1TB甚至2TB看齐-4。
坦白说，现在的电子产品如果没个大容量存储，连基础AI功能都跑不顺畅。这就是为什么各大厂商都在拼命“堆”层数，毕竟单位面积能存储的数据越多，成本效益就越高，产品竞争力自然就上来了。

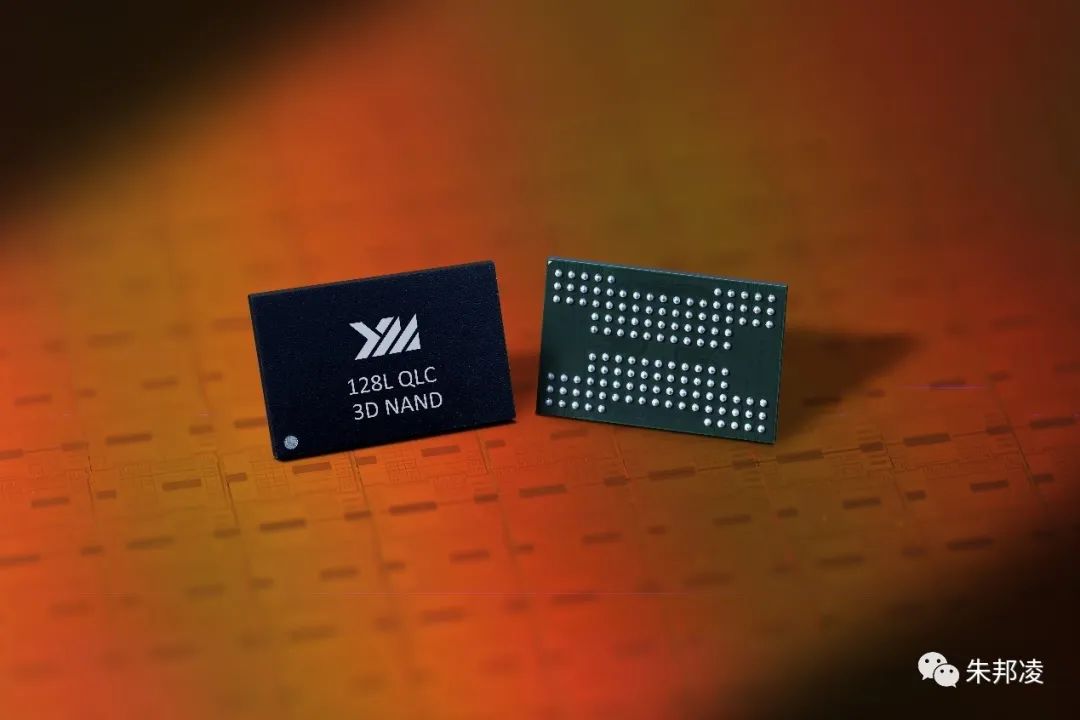

进入2025年，全球3D NAND技术的堆叠高度竞赛已经到了白热化阶段。SK海力士率先宣布量产出货321层NAND-1，长江存储紧随其后，推出了基于Xtacking 4.0架构的294层3D NAND-1。
铠侠采用了类似Xtacking的CBA键合技术，成功实现了332层的堆叠-1。三星的V-NAND、美光的CuA架构，每家都有自己的“独门秘籍”，真是让人眼花缭乱啊！
三星的V-NAND技术专攻垂直通道蚀刻工艺；铠侠和西部数据的BiCS技术则采用多层串集成-3。中国的长江存储带来的晶栈（Xtacking）架构创新，将外围电路和存储阵列分别制造后再键合，提供了不同的技术路径-2。
说实话，这已经不是简单的“我比你多几层”的比拼了，更像是各家在三维空间中探索不同的建筑设计理念，看谁能用更少的材料盖出更稳固更高的大厦。
单纯增加层数遇到瓶颈后，厂商们开始寻找更聪明的解决方案。铠侠和闪迪这对老搭档提出的CBA技术，通过将CMOS晶圆和存储阵列晶圆分别制造后键合，显著提升了芯片集成度和性能-4。
SK海力士则从“3D”玩到了“4D”，他们推出了321层1TB TLC 4D NAND闪存-4。这个“4D”概念实际上是他们创新的PUC（Peri Under Cell）技术，将外围控制电路放置在存储单元下方-4。
长江存储的Xtacking架构同样引人注目，这项技术可以分别优化外围电路和存储单元-2。在全球半导体产业竞争日益激烈的背景下，这样的创新架构逐步引领着全球3D NAND闪存技术的发展-2。
你看，现在的技术竞赛不再是单一维度的“堆高”比赛，更像是多维度的综合解决方案比拼。就像盖房子，不光是看能盖多少层，还要看电梯快不快、结构稳不稳、能耗低不低。
堆叠层数突破300层后，问题也接踵而至。垂直NAND串高度增加带来的挑战日益明显。新推出的176层产品高度已达到12微米-3。层数增加后，信号延迟和能耗问题变得突出-1。
材料工程成为解决这些难题的关键。研究人员正在研究使用多层堆叠的稀土氧化物作为隧穿层，以提高数据保留能力-9。还有团队探索在电荷陷阱层中使用硅纳米晶体，进一步提升存储性能-9。
制造工艺也面临考验。高深宽比刻蚀、晶圆翘曲控制、工艺均匀性等问题需要更精细的解决方案-3。当层数增加到500甚至600层时，可能需要采用三晶圆堆叠技术-6。
说实话，每增加一层都不是简单的复制粘贴，而是一场对材料科学、制造工艺和设计理念的全面考验。
从全球3D NAND技术的发展趋势看，存储技术正在从“存储芯片”向“智能底座”演化-1。NVMe、UFS、CXL等协议的持续演进，推动着闪存在数据中心、车载和边缘AI场景的主流化应用-1。
接口速度也在飞速提升。铠侠和闪迪的第十代3D NAND技术采用Toggle DDR6.0接口标准，NAND接口速度可达4.8Gb/s-10。这比他们的第八代产品提升了33%-10。
AIoT领域的快速发展也为3D NAND技术提供了新舞台。智能家居、智能安防、智能穿戴等设备中，AI技术需要本地存储支持-4。预计到2025年底，全球AIoT设备对NAND闪存的需求量将达到数亿GB-4。
说实话，未来的3D NAND早已不是简单的“数据仓库”，而是一个能快速响应、高效协作的“智能物流中心”，为各种AI应用提供实时数据支持。
市场调研机构预测，到2030年，全球AI相关应用对NAND闪存的需求量有望达到数万亿GB，年复合增长率超过20%-4。存储行业的重心正在从单纯追求容量转向强调性能、功耗与集成度的综合价值-6。
当SK海力士计划在2025年底前完成400多层堆叠NAND的量产准备，当长江存储的晶栈架构持续演进，全球3D NAND技术已经超越了存储的范畴，成为塑造未来数字世界的核心力量。每一个存储单元的微小进步，都在为我们数字世界的未来添砖加瓦。
