在AI需求推动下，DRAM已从普通存储部件变为算力的“硬通货”，但你是否知道，这样指甲盖大小的芯片，要走过怎样一条超越人类极限的制造之路？

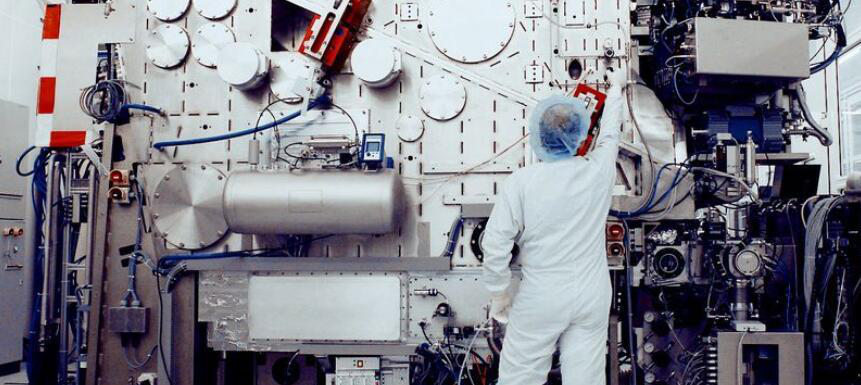

在合肥一家晶圆厂的无尘室里，工程师老王透过观察窗看着机械臂将直径300毫米的硅晶圆送入光刻机，他感叹道：“这可比咱家做豆腐还精细多了。”
这里的空气比月球表面还干净，每立方英尺的灰尘颗粒不超过一个，而普通现代医院空气中的灰尘颗粒是这个数字的一万倍-10。
晶圆上的每个存储单元小到令人发指：如果把一个指甲盖大小的芯片放大成足球场，那么存储一位数据的晶体管就像是从地上拔起的一片草，剪成两半，再剪两半，然后再剪两半——这就是芯片上800亿个存储单元中的一个-7。
DRAM制造的故事，得从地球上最常见的元素之一——硅开始。这些硅最初以沙子的形式存在，经过一系列提纯和加工，最终形成高纯度单晶硅柱体，直径通常为300毫米-10。
这些硅柱体被切成不到6毫米厚的晶圆，表面抛光到极致光滑，就像一面完美的镜子。而这只是漫长旅程的开始。
在无尘室中，晶圆首先被暴露在约900摄氏度的含氧环境中，通过氧化过程形成一层二氧化硅玻璃薄膜-10。这一步骤的精准度要求之高，以至于温度和时间必须精确控制，否则整个批次可能报废。
紧接着，晶圆被涂上一层光敏液体——光刻胶。这层胶将对后续的紫外光曝光产生反应，像照相底片一样记录下电路图案-10。
真正的挑战从这里开始。要把数十亿个晶体管和电容器塞进指甲盖大小的空间，需要突破光的物理极限。
问题在于光的衍射效应——科学家称之为“瑞利准则”，它规定了一个残酷的事实：用光刻出的特征尺寸不能小于所用光源波长的一半-7。目前主流的光刻技术使用波长为193纳米的光源，理论上只能制造出约100纳米的结构。
但市场要求的是十几纳米的电路！这让物理学家都“紧张到不自主抽搐”，就像要用四英寸的画笔写出十点字体一样-7。
DRAM制造要解决这个问题，需要一系列“欺骗”物理定律的技术。 首先是计算光刻，通过对光罩图案进行复杂的事前修正，让光线“被骗”而产生更小的特征。
美光公司在2007年率先使用双重图案制作技术，通过一系列非光刻步骤，将一个“大”特征神奇地变成两个，然后四个，每个尺寸只有原来的四分之一-7。
更妙的是利用水对光的衍射比空气小的事实，将晶圆暴露在水中进行光刻，这个方法能将特征尺寸控制在40纳米以下-7。
普通人对DRAM制造可能不了解的一个冷知识是：DRAM存储单元的核心其实是一个微小但结构复杂的电容器。
与传统闪存不同，每个DRAM单元由一个晶体管加一个电容器组成（1T1C结构）。随着制程微缩，如何在越来越小的面积上制造高深宽比的电容，成为DRAM良率的生死线-2。
这就解释了为什么NAND闪存制造商想“转行”做DRAM那么难。虽然外界可能认为“只要有厂房、有光刻机，产能就能平移”，但现实远非如此。
从器件物理角度看，NAND的核心挑战在于深孔刻蚀，而DRAM的核心挑战在于电容制造。这两者需要的设备配置、工艺参数和材料选择完全不同，基本上是从头再来-2。
面对传统1T1C结构面临的电容缩放瓶颈，科学家们正在开发新一代的DRAM架构。2T0C DRAM采用双晶体管零电容结构，通过浮体效应或栅极耦合机制存储电荷，完全摒弃了独立的存储电容-5。
这种结构能够提高存储密度、降低功耗，并与现有CMOS工艺兼容，被认为是下一代高密度、低功耗存储技术的候选者-5。
与此同时，NEO Semiconductor推出的3D X-DRAM技术更是野心勃勃，采用单晶体管单电容（1T1C）或三晶体管零电容（3T0C）的架构，有望提供比当前普通DRAM模块高10倍的容量-3。
在NEO的测试模拟中，这些单元的读写速度达到10纳秒，数据保持时间超过9分钟，两项性能指标均处于当前DRAM技术的前沿-3。
DRAM制造不仅仅是制造单个晶体管和电容，更是将它们连接成功能电路的艺术。完成光刻和刻蚀后，晶圆需要经过金属化过程，将各个元件相互连接起来-10。
首先，在晶圆上沉积一层硼磷硅玻璃（BPSG）作为绝缘层，然后用光罩定义每个电路元件的接触窗孔。窗孔蚀刻完成后，整个晶圆被覆上一层极薄的铝质导电层-10。
通过金属罩的应用，铝层被图案化成连接网络或线路，为电路建立必要的路径。接着，整个晶圆被覆盖上保护性的氮化硅钝化层，以防止在后续组装过程中受到污染-10。
DRAM制造的复杂性在于，这个过程需要精确重复几十次， 每一层都必须与前一完美对齐，任何微小的偏差都可能导致整个芯片失效-7。
在全球化背景下，中国DRAM制造业正面临技术升级与地缘政治的双重挑战。原计划于2025年底实现DRAM月产能30万片的目标，因设备出口限制而预计下调至25万片左右-8。
尽管扩张速度放缓，国内厂商仍通过优化生产工艺、扩大DDR4市场份额等方式维持竞争力，同时加快DDR5量产进度-8。值得关注的是，在HBM（高带宽存储器）领域，国内企业已进入HBM3产品开发阶段-8。
业内预测，到2027年中国厂商在全球DRAM市场出货量占比有望提升至10%。实现这一目标不仅依赖产能扩张，更取决于能否突破技术瓶颈、构建自主可控的供应链-8。
DRAM晶圆完成所有制造步骤后，会被用钻石切割器分割成单个芯片-10。在合肥的晶圆厂，老王拿起一片刚刚完成测试的DRAM芯片对着光端详。
“十年前咱哪能想到，中国人自己也能造这么精细的玩意儿。”经过封装测试，这些芯片将被安装在PCB板上，成为我们电脑、手机和AI服务器中的内存模组。
从一粒沙子到驱动人工智能的存储芯片，DRAM制造的故事，是人类不断突破物理极限、挑战制造工艺的故事。随着3D堆叠、存算一体等新技术的兴起，这场微缩革命远未结束。
这个问题问得很实际！作为普通消费者，我们确实很难直接判断DRAM芯片的制造工艺，但有几个实用指标可以参考。
看产品标识和规格。如今DRAM产品通常会标明其技术节点，比如“1α nm”或“10nm级别”。美光的1α技术是目前最先进的DRAM制程之一，属于10nm级别的第四代技术-7。
较新的制造工艺通常意味着更好的性能、更低的功耗和更高的密度。你可以在产品规格表中寻找这些信息。
关注能耗和速度。先进的DRAM制造工艺通常会带来更低的能耗和更快的速度。例如，LPDDR6内存的速度可达14.4 Gb/s，而前一代LPDDR5的速度为9.6 Gb/s-9。
更先进的工艺节点通常能提供更高的能效比，这对笔记本电脑和智能手机等移动设备尤其重要。
了解制造商的技术路线图。三星、SK海力士和美光等主要DRAM制造商都有自己的技术路线图。例如，三星计划在其HBM4产品中使用1c DRAM工艺-6。
一般而言，跟随主流制造商的先进工艺路径，往往能获得更优质的产品。
不要忽视品牌和保修。知名DRAM制造商如美光（Crucial品牌）、三星、SK海力士等，通常有更严格的质量控制和更完善的保修政策-10。
这些公司投入数十亿美元研发先进制造工艺，其产品往往代表行业最高标准。
这是个非常专业的问题！虽然NAND和DRAM都是存储芯片，但它们的制造工艺差异之大，简直像是做面包和酿酒的差别。
底层物理结构完全不同。DRAM基于1T1C（一晶体管+一电容器）架构，而NAND闪存则基于电荷捕获原理。DRAM制造的核心挑战在于制造高深宽比的微小电容器，而NAND的核心在于堆叠层数和深孔刻蚀-2。
NAND制造中积累的深孔刻蚀经验，在DRAM电容制造上复用度很低，因为DRAM对漏电流的控制要求要严苛得多。
生产线设备配置完全不同。虽然都是12英寸晶圆生产线，但DRAM产线和NAND产线的设备配置差异巨大。DRAM制造需要更多的高端浸没式光刻机甚至EUV设备，因为DRAM对图形微缩的要求远高于NAND-2。
同时，DRAM产线需要大量的原子层沉积设备来生长电容介质，而这些设备在NAND产线中较少使用。
技术门槛和专利壁垒。DRAM制造有着数十年的技术积累和专利壁垒，尤其是在电容制造和微缩技术方面。即使设备问题解决了，新进入者仍需要面对复杂的技术专利网络和制造秘诀。
市场认证周期长。特别是对于高性能DRAM如HBM，需要与GPU/ASIC厂商进行深度协同设计，并通过漫长的认证周期（通常18-24个月）-2。没有这些认证，即使生产出产品也难以进入主流市场。
DRAM制造的未来发展可谓是激动人心，将会从多个方面深刻改变我们的科技生活！
3D堆叠技术将成主流。当前的DRAM基本上是2D平面结构，但未来将向3D堆叠发展。NEO Semiconductor已经展示了3D X-DRAM技术，能够将容量提高10倍-3。
这种技术类似于3D NAND闪存，通过垂直堆叠存储单元来大幅增加容量，未来我们可能会看到单条内存条容量达到数百GB甚至TB级别。
存算一体架构将革新计算模式。未来的DRAM不仅仅是存储数据的地方，还将具备计算能力。这种“存内计算”模式可以大幅减少数据在处理器和内存之间的传输，显著提高能效-5。
对于普通用户来说，这意味着更强大的人工智能处理能力，可能让你的手机直接运行现在需要云端处理的大型AI模型。
与先进封装的深度整合。HBM技术已经展示了DRAM堆叠与逻辑芯片整合的潜力，而未来的HBM4计划在基底裸片上集成控制器，甚至可能嵌入GPU核心-9。
这将使内存和处理器之间的协作更加紧密，大幅提升AI运算效率。对我们来说，这意味着更强大的游戏体验、更流畅的虚拟现实和更高效的AI应用。
能效比将持续提升。随着2T0C等新架构的成熟，未来的DRAM将大幅降低刷新功耗，甚至可能实现无需周期性刷新的DRAM-5。
这将使移动设备续航更长，数据中心能耗更低，最终减少数字基础设施的碳足迹。对于普通消费者，这意味着笔记本电脑和手机的电池续航将有显著提升，而云服务的成本可能下降。
