你可能不知道，你手机和电脑里那个叫内存的东西，它的制造过程，堪称人类在纳米尺度上进行的一场极致“微雕”。这玩意儿，专业点叫制作DRAM工艺流程，说通俗点，就是在比指甲盖还小的硅片上，盖起一座结构比现代大都市还复杂的“微型城市”，而且这座“城市”里，每一处“建筑”的尺寸都得用纳米来衡量-4。
为啥DRAM制造这么让人头大？这得从它的老祖宗架构说起。DRAM存储信息的核心单元，是经典的“1T1C”结构——一个晶体管（Transistor）加一个电容（Capacitor）-10。这个结构简单可靠，但到了今天制程进入10纳米级别，就成了工艺师们最大的梦魇。
挑战一：电容——“深井”越来越难挖。
电容就像个微型水库，电荷就是水。制程越先进，单元面积越小，水库的“占地面积”就被挤得没法看-10。为了存住足够多的电荷（保持电容值），工程师们只能让水库往“地下”发展，把它做成一个又深又细的圆柱体或深沟槽-10。这就好比让你在一块硬币大小的地上，挖一口超过50层楼深的井！这种极高的“深宽比”让刻蚀工艺难度爆炸，井挖歪了、挖穿了或者形状不完美，都会导致漏电，数据存不住，芯片就直接报废了-3-10。在制作DRAM工艺流程中，这个高深宽比电容的制造，绝对是良率的“生死线”，是各家厂商最核心的工艺机密之一-3。
挑战二：晶体管——“守门员”不能漏。
旁边那个晶体管，作用就像水库的闸门，负责控制电荷的存取。它的首要任务不是跑得快（性能），而是关得严！哪怕只有一丁点漏电流，都会让隔壁辛苦存满电荷的电容很快“漏光”，导致数据丢失-10。随着晶体管尺寸缩小到十几纳米，控制漏电变得极其困难，什么短沟道效应、栅极感应漏电全都冒出来了-10。工程师们不得不发明各种复杂结构，比如凹槽通道、埋入式栅极等，来把这个“守门员”管住-10。
所以说，制作DRAM工艺流程的本质，就是一场在物理极限边缘，同时平衡“电容面积”与“晶体管漏电”的走钢丝表演-10。

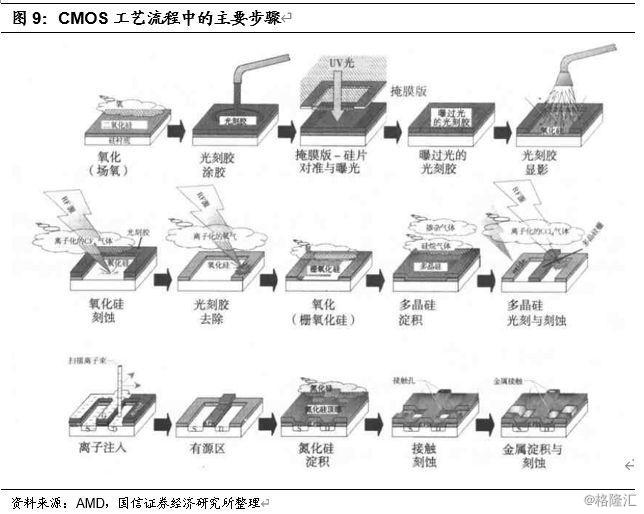

知道了要造什么，接下来是怎么画出来。电路图案是靠光刻机，用光透过刻有电路图的“底片”（光罩），投影到涂了光刻胶的硅片上“晒”出来的-1。但物理定律在这里设了个路障：光的波长限制了它能画出的最细线条。现在主流的光刻机用的是193纳米波长的光，可我们要画的线宽却要求小于40纳米，这咋整？-4
行业里的高手们，比如美光，玩起了“光学魔术”，也就是多重图案化技术。简单粗暴地理解：我先用光刻画出一条比较粗的线，然后用薄膜材料在这条线的两侧“搭”出侧墙，最后再把中间那条原始粗线去掉——瞧，一根粗线就变成了两根并排的细线！重复这个“一变二，二变四”的魔法，就能得到我们需要的超精细电路图案了-4-9。这套方法费时费工，但为了突破物理限制，没辙。这也是为啥有人说，在先进DRAM产线上，光刻步骤的成本和复杂度，快赶上逻辑芯片了-3。
图案画好了，就要把它变成实实在在的三维结构。这就进入了制作DRAM工艺流程中最体现“微雕”功夫的环节：薄膜沉积和刻蚀。
原子层沉积（ALD）：给“深井”穿上均匀“雨衣”。 前面说的那个深达几十层楼的电容“深井”，它的内壁需要铺上一层极薄、极均匀的绝缘介质材料（高K介质），防止电荷泄漏。ALD技术就像让材料一个个原子排队“坐下”，一层一层地长，哪怕是在极其陡峭的深孔内壁，也能做到厚度完全均匀，堪称纳米界的“神之手艺”-3。
高深宽比刻蚀：精准的“地下工程”。 挖那个电容深井，用的是各向异性极强的干法刻蚀。这工艺得像激光一样精准，只能垂直向下打，不能挖偏，也不能把井口挖大了。这对刻蚀设备的气体配方、等离子体控制要求是变态级的高-3。
这些步骤要在晶圆上重复几十上百次，不同材料（导体、绝缘体）层层叠加，每一层都必须和下面那层完美对齐，误差以纳米计-4。整个流程下来超过一千步，一步错，满盘皆输-4。
传统1T1C的路越走越窄，逼得科学家们开脑洞想新架构。这两年很火的 “2T0C” 就是一条新路-6。顾名思义，它干掉那个最折磨人的电容，只用两个特殊的晶体管，利用晶体管的浮体效应等来存储电荷-6。这想法妙啊！如果能成，不仅工艺复杂度可能降低（更兼容现有的逻辑芯片产线），还能省掉不断刷新电容的功耗-6。三星、美光等巨头已经在暗中发力研究-6。不过，它也有自己的新难题，比如数据保持能力、抗干扰能力等，距离大规模量产还有段距离-6。
另一种思路是在晶体管本身做文章。比如有研究提出了 “双功函数埋入沟道阵列晶体管” ，通过改进晶体管栅极的制造工艺，比如结合原位蒸汽生成和原子层沉积，来更好地控制阈值电压和降低漏电，从而提升DRAM的数据保存特性-2。
一颗颗芯片在晶圆上做好后，被切割下来，这还没完。它们要被封装起来，连接到印刷电路板（PCB）上，才能变成我们熟悉的内存条-1。现在的高性能内存（如HBM），更是要把多颗芯片像叠汉堡一样堆叠起来，中间用比头发丝细得多的“硅通孔”垂直互联-3-6。这种3D封装技术，又是另一座需要攀登的技术高山-3。
每一颗芯片都要经过严苛的“烧机测试”，在高温、高压的加速环境下跑上一段时间，把那些“体质”不好的早期故障品筛掉，确保到你手里的都是精兵强将-1。
所以说，你手里那根看似普通的内存条，凝聚的是人类在材料、物理、化学、精密机械和自动化领域的顶尖智慧。它的制造，是一场持续了数十年、仍在向物理深渊不断挑战的极限工程。每一代制作DRAM工艺流程的进化，都是工程师们用智慧和汗水，在纳米世界里谱写的一首硬核交响诗。
1. 网友“好奇宝宝”问：老听人说国产内存要突破，看文章里说的那么难，我们和三星、美光这些巨头到底差在哪几个关键点上？
这位朋友问到点子上了！差距是客观存在的，但咱也别妄自菲薄，得理性看。主要差距体现在三个“密集”上：
一是技术积累与专利壁垒的“密集”。三星、美光等巨头在1T1C架构上深耕了四五十年，像多层图案化、高深宽比刻蚀、原子层沉积这些核心工艺，他们踩过了无数的坑，积累了海量的“工艺窗口”数据（就是知道怎么做才能又稳又好），并且用密密麻麻的专利墙把自己围了起来-4-9。这是时间沉淀下来的“肌肉记忆”，咱们需要时间来追赶和积累。
二是产业链协同的“密集”。顶尖的DRAM制造不单单是芯片厂的事。它需要全球最顶尖的设备和材料供应商（比如荷兰的光刻机、美国的沉积刻蚀设备、日本的高纯化学品）深度配合，根据芯片厂下一代工艺的需求，共同研发定制设备-4。咱们目前在一些关键设备和材料上还存在“卡脖子”环节，整个生态链的紧密协作还在构建中。
三是人才与经验的“密集”。一条先进的DRAM产线，需要数以千计有经验的工艺工程师、整合工程师和器件物理专家。这些人才需要在生产实践中，处理成千上万种异常状况，才能练就“火眼金睛”。咱们这方面的人才梯队正在快速成长，但顶尖专家的数量和经验厚度，还需要项目和时间的锤炼。
当然，咱的进步有目共睹，已经在主流制程上实现了量产突破。追赶之路虽难，但方向明确，步步为营就是最好的策略。
2. 网友“精打细算”问：DDR5内存条为什么比DDR4贵那么多？是制作工艺变复杂了，还是纯粹商家涨价？
这还真不完全是商家“挤牙膏”涨价。从DDR4到DDR5，制作成本和复杂度的提升是实打实的，主要体现在两方面：
芯片内部：工艺更烧钱。 为了达到更高的速度和更低的功耗，DDR5内存芯片通常需要使用更先进的制程节点（比如从1z纳米迈向1α纳米）-4。就像文章里说的，制程每前进一小步，都需要引入更贵的光刻多重曝光技术、更精密的刻蚀和沉积设备，研发投入和生产线的折旧成本都大幅飙升-4-9。同时，芯片内部的电源管理电路变得更复杂，部分电源管理模块从主板移到了内存条上（这就是为啥DDR5内存条上多了个PMIC电源芯片），这增加了芯片设计和封装的难度与成本-1。
芯片外部：板材与认证要求更高。 DDR5的数据速率更高，对内存条PCB板材的电气性能（如信号完整性）要求极为苛刻，往往需要使用更高等级的PCB材料和更严格的布线设计。新标准下的产品需要经过漫长而严苛的兼容性与稳定性认证，这部分研发和测试成本也会反映到售价上。
所以，初期价格高是技术升级带来的正常现象。随着产能爬坡和良率提升，价格会逐步回落，DDR4当年也是这么过来的。
3. 网友“未来战士”问：HBM内存那么厉害，以后会取代我们电脑里的普通内存条吗？
这是个很有趣的前瞻问题。我的看法是：在可预见的未来，不会取代，而是会“分道扬镳”，各司其职。
你可以把HBM和普通内存（DDR）的关系，想象成 “赛车发动机”和“家用车发动机” 。HBM（高带宽内存）就像是顶级赛车发动机，它的设计目标是极致性能：通过3D堆叠和硅通孔技术，把多个DRAM芯片和逻辑芯片（比如GPU）紧紧“搂”在一起，用超短的通道和超多的并行通路来换取惊人的带宽和能效-3-6。但它代价高昂（工艺复杂、封装贵）、容量相对较小，而且散热要求高-3。
而普通DDR内存条，更像是可靠的家用车发动机，它的核心优势是 “大容量、高性价比、可扩展” 。主板上的多条插槽可以让你轻松扩展到64GB、128GB甚至更大容量，成本远低于同容量的HBM，并且通用性极强。
未来的计算格局很可能是：在需要处理海量并行数据、对带宽极度饥渴的“前沿战场”（如AI计算卡、顶级图形工作站、超级计算机的加速器），HBM会成为标配的“贴身侍卫”-6。而在追求容量、通用性和成本的 “主流阵地” （如个人电脑、通用服务器），DDR系列内存条仍将是无可替代的主力军。它们会沿着各自适合的赛道，共同发展。
