你最近是不是又被手机“存储空间已满”的提示给烦透了？拍个4K视频小心翼翼，想下个新游戏先得含泪删掉一堆旧爱。别怪手机厂商抠门，这事儿啊，得从存储芯片最核心的技术——“闪存芯片的3D NAND技术”说起。它可不是什么遥远的黑科技，而是直接决定了你手里这块“电子砖头”到底能装多少宝贝的关键。
回想一下十几年前，大家还在用MP3、SD卡，那时候的存储芯片是2D NAND，你可以把它想象成在一个平面上盖平房-3。技术员们拼命想把“平房”盖得又小又密，好塞进更多“住户”（数据）。但物理规律在那儿摆着，当工艺微缩到十几纳米级别，问题就来了：“平房”隔得太近，相互干扰严重，不仅容易出错，寿命和可靠性也大打折扣-6。这条路眼瞅着就走到了死胡同。
于是，工程师们脑洞大开：平房不够住，咱们盖楼房行不行？这就是闪存芯片的3D NAND技术最朴素的起源。它不再在平面上“内卷”，而是潇洒地向上发展，把存储单元一层一层垂直堆叠起来-3。这一下子就打开了新世界的大门：在同样大小的芯片面积上，存储容量获得了革命性的提升。这感觉就像从拥挤的胡同搬进了现代化的摩天大楼，空间瞬间宽敞了。
当然，盖楼可比盖平房难多了。早期的“楼房”可能只有24层、32层。但技术进步的速度超乎想象。到了2025年，行业里谈论的已经是300层以上的“超高层建筑”了。比如SK海力士已经出货321层NAND，长江存储也量产了基于自家Xtacking 4.0架构的294层产品，而铠侠（Kioxia）更是展示了332层的堆叠能力-2。这每一次层数的突破，都意味着我们能用同样的钱，买到容量更大、速度更快的固态硬盘（SSD）和手机。
不过，闪存芯片的3D NAND技术带来的好处远不止“更大”这么简单。它还有两个“隐藏属性”深刻解决了我们的痛点。
第一是 “更快更稳” 。传统的2D闪存越做越小，信号干扰和电子泄漏问题越严重，像个不太牢靠的小仓库。而3D结构在物理特性上更优，同时，业界通过升级接口（如PCIe 5.0/6.0）、协议（如NVMe）和配套的先进控制器算法，让数据的存取通道从“乡间小路”变成了“立体高速”-2。特别是对于AI计算、自动驾驶这些新兴应用，需要瞬间吞吐海量数据，这种高速稳定的存储能力就成了刚需-4。
第二是 “更便宜” （平均到每比特数据）。虽然制造工艺复杂，但3D NAND通过“堆高”极大地提升了单片晶圆的产出容量。更妙的是，工程师们还在每个“房间”（存储单元）里做文章，让它从最初只能住1个人（SLC），发展到能住4个人（QLC），甚至尝试住5个人（PLC）-2-4。这意味着单位面积的“人口密度”再次飙升，从而持续拉低我们每GB数据的存储成本。你现在能买到1TB甚至2TB的亲民价SSD，背后靠的就是这套“摩天大楼+群租公寓”的组合拳。
故事到这里还没结束。未来的挑战依然巨大。堆叠到400层、500层时，工艺难度和成本会指数级上升。信号如何在这栋“细长”的高楼里快速稳定地上下传输？楼盖得越高，对“地基”（底层电路）和“施工工艺”（刻蚀、键合）的要求就越苛刻-2。

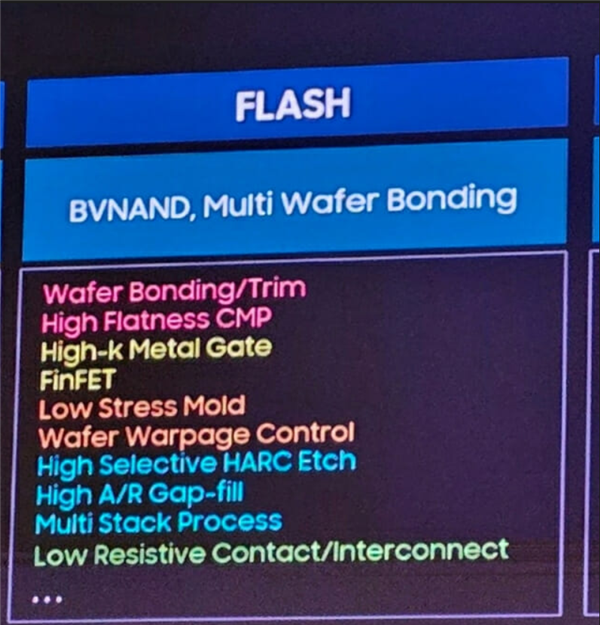

这也催生了像长江存储 Xtacking 这类创新架构的崛起。它的核心思路有点像“预制件建房”：把存储单元阵列和外围电路分别在两块晶圆上独立制造、优化，然后用混合键合技术像搭乐高一样精准地合成一体-2-8。这样做的好处是能大幅提升制造效率和芯片性能，代表了闪存芯片的3D NAND技术一个重要的发展方向。
所以说，下次当你享受秒传大文件、在手机里存下海量照片时，可以想想这项让存储空间从“平房”变“摩天楼”的神奇技术。它正默默支撑着我们这个数据爆炸的时代，而它的进化之路，就是一场不断挑战物理极限、追求更高密度、更低成本和更高可靠性的精彩工程史诗。
1. 网友“好奇宝宝”提问：看了文章，大概懂了3D NAND是堆叠的。但具体是怎么堆的？真的像盖楼一样先打地基再砌墙吗？
哈哈，你这个比喻非常形象，但实际过程可比建筑施工要精密一亿倍！它更像是在制作一个极其复杂、多层的“千层蛋糕”，而且每一步都是在纳米尺度上操作的。
主流工艺（比如BiCS）的大致流程是这样的：首先，需要准备“地基”，也就是硅晶圆。并不是直接往上盖“房子”，而是通过化学气相沉积技术，像用原子和分子“打印”一样，交替堆叠上百层两种不同的薄膜材料（通常是二氧化硅和多晶硅），形成一个结实的“蛋糕胚”-7。这个“蛋糕胚”的每一层，将来都可能变成一个存储单元所在的“楼层”。
接下来是最考验技术的“挖电梯井”步骤：用深度反应离子刻蚀，在这个几百层高的“蛋糕胚”上，垂直向下蚀刻出深宽比极高的通孔。这个过程要求极高，孔必须笔直、光滑，深度均匀，因为这就是未来电流上下贯通的“垂直通道”-9。
“电梯井”挖好后，再往里填充作为“电梯”（栅极）和“乘客”（电荷）通道的特殊材料。通过光刻和蚀刻技术，在水平方向上划分出不同的“单元楼”（字线）。你看，整个流程是先一口气把所有的“楼层”（薄膜层）准备好，再一次性挖出贯穿所有楼层的“通道”，和盖楼确实顺序不同，但追求“高、直、稳”的目标是一样的。任何一步的微小偏差，都可能导致整片晶圆报废，所以这也是为什么3D NAND的制造壁垒如此之高-2。
2. 网友“务实派”提问：QLC、PLC这些技术听起来能让硬盘更便宜，但它们是不是牺牲了寿命和速度？我买固态硬盘该怎么选？
你问到点子上了！这确实是当前消费级存储市场的核心权衡。QLC（四级单元）和PLC（五级单元）的本质，是在一个存储单元里区分出更多种电压状态（16种和32种），以存储4比特或5比特数据-4。这就像在一个房间里摆更多张床（住更多人），密度上去了，但干扰也大了，管理也更复杂。
带来的直接影响主要有两点：一是擦写寿命（P/E Cycles）相对降低。因为更精细的电压区分对晶体管绝缘层的损耗更大。二是写入速度，尤其是满盘后的写入速度，往往会比TLC（三层单元）产品慢。因为要把电荷精确地“安放”到16种状态中的一种，需要更复杂、更耗时的校验操作。
那该怎么选呢？这完全取决于你的用途：
追求极致性能和耐用性（例如做系统盘、专业视频剪辑）：请优先选择TLC颗粒的旗舰或中高端型号。它们的性能释放更稳定，寿命也更长。
追求大容量仓库盘（例如存储游戏、电影）：QLC颗粒的产品是非常有性价比的选择。虽然缓外写入可能慢一些，但作为以读取为主的应用场景，影响不大。其标称寿命（如数百TBW）对于普通用户来说，也完全足够用上五年甚至更久。
关键建议：无论选哪种，一定要关注硬盘的缓存方案、主控芯片品牌和固件算法。一个好的主控配合动态缓存（如SLC Cache）技术，可以在日常绝大部分使用中，让QLC硬盘爆发出接近TLC的速度。同时，强大的纠错算法（如LDPC）是保障QLC/PLC硬盘数据可靠性的生命线-7。
3. 网友“未来党”提问：3D NAND现在都堆到300多层了，以后会不会有物理极限？未来会被什么新技术取代吗？
你的思考非常有前瞻性。是的，3D NAND的堆叠确实存在物理和经济的双重极限。技术上，当堆叠层数达到一定程度（比如500层以上），那个超高深宽比的“电梯井”会极难加工，且容易出现塌陷或缺陷-9。经济上，层数倍增带来的制造难度和成本上升，可能会抵消掉密度提升带来的收益。
产业界并不是一味傻堆层数，而是在探索多条进化路径：
架构创新：正如文中提到的Xtacking、CBA（晶圆键合） 等架构，通过将存储阵列和外围电路分开制造再键合，可以各自优化，突破传统一体式架构的瓶颈，是持续提升性能和密度的关键-2-8。
材料与器件革新：科学家们正在寻找全新的存储介质。例如，复旦大学的团队研制出了“破晓”皮秒闪存器件，其擦写速度快得惊人-2。更受关注的是阻变存储器（RRAM/RerAM）和存算一体技术。RRAM利用材料电阻变化存储信息，结构更简单，密度潜力巨大，且能直接在存储单元内进行运算，有望彻底打破现在“存储-计算”分离的冯·诺依曼架构瓶颈，特别适合AI运算-6。
系统级集成：未来的存储芯片可能不再是“孤岛”。通过CXL等先进互连协议，内存和存储的界限将被模糊，可以形成高速的“内存池”和“存储池”，灵活调配，极大提升整个计算系统的效率-2。
所以，未来十年，我们很可能会看到一个“多条腿走路”的局面：3D NAND技术通过架构优化继续在主流市场深耕；而RRAM、MRAM等新型存储技术则可能在嵌入式计算、AI加速等特定领域开辟新天地，最终共同构成下一代存储的生态。技术的更迭从来不是简单的替代，而是根据需求的最佳选择。
