不知道你发现没，这几年手机的内存是越做越大，256GB都快成起步价了，固态硬盘的价格也是一路往下走，容量却蹭蹭往上涨。这背后啊，少不了一场存储芯片的“静默革命”。咱们今天就来唠唠这场革命的两个主角——NAND闪存和3D NAND闪存，弄明白它俩的区别，你就能看懂为啥你的设备能装下这么多高清电影和游戏了。

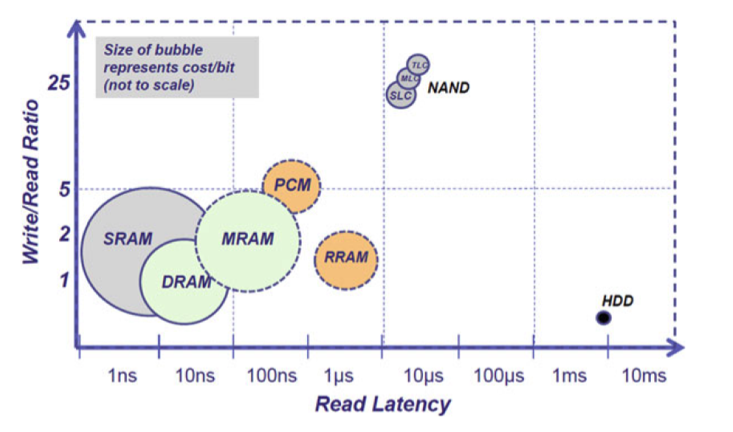

首先得说清，不管是NAND还是3D NAND，它俩都是“闪存”这个大家庭的成员，最大特点就是断电后数据不丢失-3-5。咱们平时用的U盘、手机存储、固态硬盘（SSD），核心都是它-3。
你可以把最传统的NAND闪存（为了和后来的区别，业界也叫它2D NAND或平面NAND）想象成一片规划好的土地，上面整齐地盖满了一层的平房-1。每个“小房间”（存储单元）里住着数据。工程师们为了在有限的地皮上塞进更多数据，想了俩法子：一是把“平房”的户型设计得越来越小、越来越精密（这对应制程工艺的微缩，比如从50纳米做到15纳米）；二是在一个“小房间”里硬塞进更多的“住户”（这对应从SLC、MLC到TLC、QLC的技术，每个单元存储的比特数从1位增加到4位）-2-10。
但这两种法子很快都遇到了天花板。户型小到极限后，墙壁（绝缘层）太薄，“住户”之间干扰极大，容易丢数据，而且“小房间”本身也不结实了（可靠性下降）-2-10。一个房间里硬塞三四个人（TLC/QLC），管理起来也异常复杂，反应速度自然就慢了（性能降低），还容易“累坏”（耐久度下降）-10。
于是，3D NAND 的颠覆性思路来了：地皮（晶圆面积）有限是吧？那咱不抠抠搜搜地摆平房了，咱直接起高楼！NAND和3D NAND最根本的区别，就在于从“平面规划”转向了“立体建筑” -1-8。它通过先进的蚀刻工艺，像搭积木一样，把存储单元一层一层地垂直堆叠起来-1-9。这样一来，不仅解决了平面扩展的物理极限问题，还能在堆叠的过程中，把每个“房间”（存储单元）做得更宽松、更稳定-8。
所以说，2D NAND与3D NAND的区别，本质是扩展思路的彻底转变：一个是在平面上绞尽脑汁做微缩，另一个则潇洒地向天空要空间。这种三维堆叠的思路，让存储容量得以继续按照“摩尔定律”的预期疯狂增长-2。
搞懂了原理，咱们看看这“摩天大楼”到底带来了哪些肉眼可见的好处。这恰恰是 NAND和3D NAND区别在用户体验层面的直接体现。
首先，容量和成本是最大赢家。这是3D NAND设计的初衷。就像在同样地皮上，盖一栋100层的楼远比盖100间平房能住更多人一样。目前，主流3D NAND的堆叠层数已经从早期的24层、32层，一路飙升至200层以上-2。美光和SK海力士甚至已经量产了超过230层的产品-2-9。这意味着单颗芯片的容量暴增，平摊到每GB存储上的成本自然就大幅下降了-5。你现在能买到1TB甚至2TB的高性价比固态硬盘，3D NAND技术居功至伟。
性能和可靠性不降反升。这可能是反直觉的一点。很多人觉得，为了容量牺牲点速度和寿命是常态。但3D NAND恰恰改善了这一点。因为“楼层”是垂直堆叠的，所以单元之间的干扰比紧密排列的“平房”要小得多-8。同时，由于不再需要追求极致的平面微缩，存储单元的物理结构可以做得更健壮，电荷控制也更稳定-8。3D NAND往往比同代的2D TLC/QLC拥有更好的读写性能和更长的数据保持时间-8。
功耗更低。更短的内部连接路径和更高效的电荷管理，让3D NAND在能耗表现上更优秀-7，这对于笔记本、手机这些移动设备来说，意味着更长的续航。
既然盖楼思路这么好，全球的存储巨头们自然纷纷入场，而且都拿出了自己的看家架构。了解这一点，能帮你更深一层看懂 NAND和3D NAND区别背后的技术竞赛。
三星的V-NAND：它是这个领域的开拓者，2013年就率先量产了24层V-NAND-2-9。它采用“电荷捕获型（CTF）”技术，可以简单理解为一种更先进的“房间”建材，抗干扰能力强-9。目前三星已推进到200层以上的第八代V-NAND-9。
美光/英特尔的CuA（阵列下 CMOS）：它把存储单元阵列（高楼）直接盖在了控制电路（地基）之上，极大地节省了芯片面积，提升了密度-9。美光量产的232层3D NAND就采用了此技术，实现了很高的存储密度-2。
铠侠/西部数据的BiCS Flash：其特点是“先堆叠，后穿孔”-9。先像千层糕一样把绝缘层和导电层交替堆好，然后用极高的工艺一次性垂直打穿所有层，形成通道。这种“批量处理”方式有利于降低成本-9。
长江存储的Xtacking：作为国内领军者，它的创新在于将存储单元阵列和外围电路分别在两块晶圆上制造，然后像焊接桥梁一样将它们精准键合-2。这样两者可以独立优化，兼顾了性能和密度。
你看，虽然都叫3D NAND，但底层技术路径各有千秋，共同推动着这座“数据大厦”越盖越高、越盖越智能。
这场竞赛远未结束。行业预测，500层甚至1000层的3D NAND在未来十年内都可能成为现实-2。同时，像QLC（每单元4比特）、PLC（每单元5比特）等高密度存储单元技术，也会与3D堆叠技术结合，继续把“性价比”这三个字推向新的高度-2-5。
所以，当你下次再挑选手机或硬盘，看到参数里写着“3D NAND”或“TLC/QLC 3D闪存”时，你就能会心一笑：哦，我这用的是“高楼大厦”里的“精致套间”，它用更聪明的办法，给了我海量、快速且可靠的数字空间。
1. 网友“数据宅小明”提问：大佬讲得很透彻！那我作为一个普通消费者，现在买固态硬盘（SSD），是闭着眼选3D NAND的就行了吗？MLC、TLC、QLC这些词还要不要看？
答： 小明你好！这个问题非常实际。现在的消费级市场，你基本上已经可以“闭着眼”选3D NAND了，因为2D NAND早已是旧时代的产物，只在极少数老旧或低端产品上可能出现。目前市面上主流的、性价比高的SSD，几乎全部采用3D TLC或3D QLC闪存。
那TLC和QLC还要不要看呢？当然要看，这决定了产品的性格和你的用途。你可以这样理解：在3D这座“高楼”里，TLC是每个房间住3个人，QLC是住4个人。
3D TLC：是目前绝对的主流和甜点选择。它在容量、价格、性能和耐用性之间取得了最佳平衡。对于绝大多数用户——玩游戏、装系统、日常办公、轻度内容创作——3D TLC SSD的性能和寿命（通常TBW写入量在几百到几千TB）完全绰绰有余，用到电脑淘汰都不用担心-3。
3D QLC：是追求极致大容量和低价格的选择。它的优势是能轻松做出2TB、4TB甚至8TB的大容量廉价SSD。缺点是持续写入大文件时速度可能不如TLC稳定（需要缓存辅助），并且理论擦写寿命（P/E周期）比TLC更低-10。QLC非常适合做“仓库盘”，比如存电影、电视剧、游戏库、备份资料这些写入不频繁、但需要海量空间的应用。
所以，给你的建议是：系统盘、常用软件和游戏盘，优先选口碑好的3D TLC产品。纯仓储备份盘，可以重点考虑高性价比的3D QLC产品。 购买时在商品详情页或评测里确认一下闪存类型，就能避免踩坑。
2. 网友“焦虑的剪辑师”提问：我是做视频剪辑的，经常要读写几百GB的素材。都说3D NAND特别是QLC寿命不如以前，我真的能用得放心吗？会不会突然掉盘？
答： 这位剪辑师朋友，你的担忧我特别理解，毕竟数据无价。首先请你放宽心，对于消费级用途，哪怕是重度的视频剪辑，现代3D NAND SSD的寿命也远比你想象的要坚韧。
你说的“寿命不如以前”，是和上古时代的SLC（寿命10万次）对比得出的结论-10。但现代SSD是一个高度智能的系统，不是裸芯片。主控芯片和固件扮演了“超级管家”的角色，它们通过以下几重保障来让你安心使用：
巨大的冗余空间：一块标称1TB的SSD，物理上实际容量大于1TB。多出来的部分就是备用空间，用于替换那些达到擦写次数的“疲惫”区块。
先进的磨损均衡算法：这个“管家”会确保数据均匀地写入所有存储单元，避免某些“房间”被频繁使用而过早损坏，雨露均沾，整体寿命大大延长-5。
强大的纠错码：主控采用如LDPC等强力纠错技术，能及时检测和修复数据在读写过程中可能产生的微小错误-4。
明确的耐久度指标：正规大厂都会标注TBW（总写入字节数）。例如一款1TB的TLC SSD，TBW通常是600TB左右。这是什么概念？意味着你每天都必须写满它165GB，连续写10年，才能达到标称的寿命极限。绝大多数专业用户也达不到这个强度。
与其担心芯片本身的物理寿命，不如更关注品牌的可靠性和产品的质保时间。选择三星、西部数据、铠侠、金士顿等一线大牌的产品，它们提供的5年质保就是对你数据安全最好的承诺。掉盘事故更多与主控故障、固件bug或突然断电有关，与NAND闪存达到寿命尽头的关系反而不大。
3. 网友“好奇的极客”提问：层数堆叠是不是快到物理极限了？比如1000层以后，行业的下一个突破方向会在哪里？
答： 极客朋友的问题总是这么有前瞻性！是的，单纯堆叠层数就像盖楼，总会遇到建筑材料和工程学的极限（比如应力、精密对准、蚀刻深宽比等挑战）。但业内认为，通往500层甚至1000层的路径依然是清晰的，只是挑战会越来越大-2。未来的突破将是“组合拳”，主要在以下几个方向：
架构持续微创新：比如从“单楼梯”结构（单次蚀刻所有层）转向“双楼梯”甚至“多楼梯”结构（将多个稍矮的堆叠块键合在一起），这正是目前超过200层技术的主流做法，美光的232层产品就采用了类似思路-2-9。还有像“阵列下CMOS”这类节省面积的架构会进一步进化。
存储单元技术的演进：除了堆叠，往每个“房间”（存储单元）里塞更多“比特”是另一个主攻方向。QLC之后，PLC（每单元5比特）已经进入视野，它将继续压低每GB的成本-5。同时，革新性的存储介质也在探索中，比如更高效的电荷捕获材料。
系统级和封装级的创新：未来的突破不只在芯片内部。硅通孔技术等先进封装，可以把多个3D NAND芯片像叠汉堡一样垂直整合，进一步提升单颗封装芯片的容量和带宽-10。像计算存储这样的概念，将部分处理能力放在存储芯片内部，减少数据搬运，能极大提升AI、大数据等特定应用的效率。
总而言之，存储行业的下一个十年，将是立体堆叠、单元微缩、先进封装和架构创新齐头并进的十年。目标很明确：在我们日益增长的数据需求面前，持续提供速度更快、容量更大、成本更低、更可靠的存储解决方案。这场精彩的技术马拉松，我们拭目以待。
