装上新买的顶级显卡，打开期待已久的3A大作，画面却突然卡成PPT——这一刻，很多人才恍然大悟，电脑的瓶颈往往不在显卡，而在那条默默工作的“数据高速公路”上。
“哎呦喂，我16GB内存怎么又满了！”这种日常吐槽背后，隐藏着一个我们天天用却不甚了解的技术核心：DRAM整道，也就是我们说的内存通道-1。
这事儿得从最基本的说起，你家电脑内存条里那些黑色小芯片，就是DRAM，它内部构造挺有意思的，用一个晶体管加一个电容来存数据-1。
电容有电代表“1”，没电代表“0”。但这种存储方式有个“先天不足”——电容会漏电-1。这就意味着，即使你不进行任何操作，内存也需要定时刷新里面的数据，防止信息丢失，专业上这叫“保持力”问题-1。
看看你的电脑主板内存插槽，通常有两条或四条颜色相同的插槽。这些插槽成对出现并非偶然，它们对应着CPU内部的内存控制器通道。
一条内存通道就像一条单向多车道高速公路，而多通道（比如双通道、四通道）就是并行的几条高速公路，数据吞吐量能成倍增加。
DRAM的内部组织和寻址方式也很独特，采用二维的行列结构-1。当CPU需要某个数据时，它发送的地址会被拆分成行地址和列地址。内存会先选中一整行数据，放到一个临时的“中转站”（行缓存）里，再从里面挑出具体需要的那一列-1。
这个机制意味着，如果CPU连续请求同一行内的不同数据，速度会很快；但如果要跳到不同行，就得先关闭当前行，再打开新行，产生额外延迟。
内存条能有多大容量、跑多快，很大程度上取决于CPU支持的内存通道数量和规格-1。从CPU的角度看，内存的组织自下而上层层递进：存储单元构成内存芯片，芯片组成“秩”（Rank），秩安装在DIMM（也就是我们买的内存条）上，最后通过通道与CPU相连-1。
这条连接路径的每一个环节，都影响着最终的性能表现，而所谓的DRAM整道优化，就是对这条完整数据通路的精细调校。
市场趋势也在推着技术往前走。AI浪潮席卷而来，对内存带宽的需求达到了前所未有的程度。有行业分析指出，AI服务器中的DRAM用量，是传统服务器的三到五倍-4。
这股需求推动着DRAM产业可能进入一个新的“准超级循环”周期，打破了过去三到四年的传统循环模式-4。
为啥加了内存条电脑还是慢？这可能涉及到通道利用不充分的问题。举个例子，如果你只在双通道主板的一个插槽上插了内存，另一条通道就完全闲置着，性能潜力浪费了一半。
对于追求极致性能的用户，理解DRAM整道更深远的意义在于突破“内存墙”——即处理器计算速度与内存数据供应速度不匹配的瓶颈。

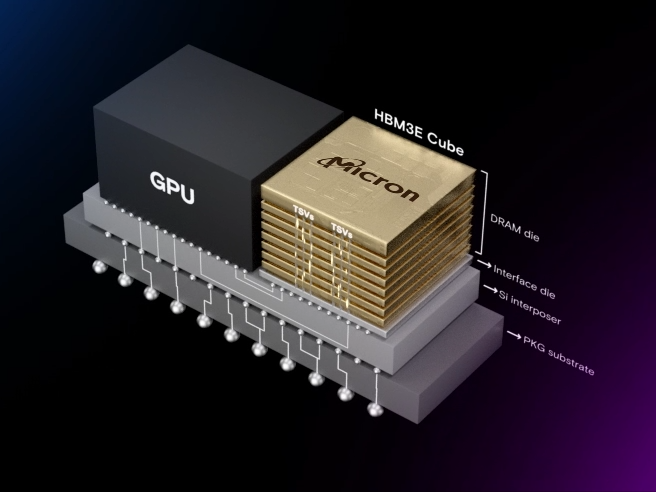

尤其是在AI和高性能计算领域，传统的DDR内存带宽渐渐跟不上GPU等加速器的需求。这就催生了像HBM这样的新型“整道”方案，它通过将多个内存芯片像盖楼一样立体堆叠，并与处理器通过更宽的接口互联，实现了极高的带宽-8。
当前，HBM已成为AI芯片的主流选择，其市场规模预计将从2024年的170亿美元飙升至2030年的980亿美元-8。
对于普通用户，最直接的“整道”实践就是正确安装内存条。主板说明书通常会标明实现双通道的推荐插槽位置（例如DIMM_A2和DIMM_B2）-5。
安装时，一定确保电脑完全断电，对准内存条和插槽的防呆缺口，用均衡的力度垂直按下，听到两侧卡扣“咔哒”一声扣上才算成功-5。
对于硬件工程师，问题则深入到电路板设计层面。在布置多片DDR内存的PCB时，为了保证信号同步、时序准确，必须进行严格的等长布线。
工程师需要使用专业软件，仔细调整从CPU到各个内存颗粒之间地址线、控制线的长度，确保它们之间的差异微乎其微，这是个非常精细的技术活-9。
未来DRAM技术的发展有两个清晰的主轴：一是继续降低工作电压以减少功耗；二是不断提升运行频率以增加带宽-6。而3D DRAM技术，被视为打破传统平面微缩极限、实现高密度存储的长期解决方案之一-8。
这种技术不再只追求在平面上缩小晶体管尺寸，而是转向立体堆叠。有趣的是，这种技术路线更依赖刻蚀和薄膜沉积等工艺，而不是最尖端、受限制较多的EUV光刻机-8。
这对于全球产业格局可能产生微妙影响，为一些厂商提供了新的竞争切入点-8。
打开任务管理器，看着内存性能标签页里那条起伏的波动曲线。从智能手机的流畅切换，到数据中心里千亿参数的AI模型训练，无数条高效的DRAM通道正在其中无声地奔流-4。
华硕工程师们严谨地写下内存安装指南，电路板工程师在Altium Designer里为几毫米的走线长度反复测算-5-9。内存颗粒在电路板上静静呼吸，电容的电荷被规律地刷新维持，数据的洪流正沿着规划好的通道，决定了我们数字世界的效率与节奏-1。
