当你在电脑前工作时，有没有想过那些保存在内存中的数据，其实每分每秒都在偷偷“逃跑”？
夜深人静时，电脑突然提示内存错误，你辛苦工作了几个小时的文档来不及保存就消失了。这种令人抓狂的场景，其实与一个深藏于内存芯片内部的秘密有关——DRAM的漏电问题。
想象一下，一个比人类头发丝细千倍的电容，努力维持着微小电荷，而这些电荷却在不断寻找逃脱路径。这不是科幻电影情节，而是每一块内存芯片日常面临的挑战。
你可能不知道，我们电脑中的内存条其实是个“健忘症患者”。与SSD或硬盘不同，动态随机存取存储器（DRAM）需要不断“复习”才能记住数据。这个特性源于其基本结构——每个存储单元由一个微小的电容和一个晶体管组成-6。
电容负责存储电荷，电荷的有无代表二进制的1和0。这个电容有个致命弱点：它像是一个有微小裂缝的水桶，里面的电荷（水）会慢慢漏掉。
这就像试图用筛子盛水一样，DRAM必须定期刷新数据，通常每64毫秒就要重新充电一次。这就是为什么断电后，内存中的所有数据都会消失的原因-1。
我曾在炎热的夏天，亲身经历过电脑频繁死机的困扰。当时我并不知道，温度对内存稳定性的影响如此致命。
研究证实，高温会显著加速DRAM中电荷的泄漏过程。当环境温度升高时，电容中的电荷就像被加热的水分子，变得更加活跃，更容易找到逃离的路径-1。
在这种情况下，原本可以维持64毫秒的数据可能只能维持更短时间。这就是为什么高性能计算机和服务器需要如此强大的冷却系统——不仅仅是为了CPU，也是为了保护脆弱的内存数据。
为了对抗温度的影响，工程师们不得不设计更复杂的刷新机制，在高温环境下提高刷新频率，但这又会增加能耗和降低性能。
为什么DRAM会漏电？这个问题得深入到微观世界寻找答案。在纳米尺度上，电荷会通过几种令人惊讶的方式“逃跑”。
第一种是“直接隧穿”。随着芯片制程的不断缩小，电容介质层变得越来越薄，薄到某些电子可以通过量子隧穿效应直接穿过绝缘层，就像拥有了穿墙术-1。
第二种是“亚阈值漏电”。即使控制晶体管处于关闭状态，仍有少量电荷能溜过屏障。这类似于水龙头虽然关紧了，但仍然有水滴渗出。
研究显示，栅极诱导漏极泄漏（GIDL） 是一种特别棘手的漏电机制。当栅极电压较低时，漏极附近会形成强电场，产生带电载流子，加速电荷流失-1。
更复杂的是，这些漏电机制并不是独立作用的。像陷阱辅助穿隧这样的现象，会因氧化层中的缺陷而加剧。研究论文指出，氧化层中的陷阱捕捉电荷会产生额外电场，增强带对带穿隧，导致更严重的漏电问题-4。
半导体行业对纯净度的追求近乎偏执，但即便是最先进的生产工艺，也无法完全消除微量的金属污染。这些污染会成为电荷逃逸的“帮凶”。
一项研究发现，DRAM中异常漏电的尾部比特与硅中0.68电子伏特的陷阱能级相关。这一陷阱的根源被认为可能是金属污染，污染水平约为0.01ppb（十亿分之一）-8。
这个污染水平甚至低于半导体晶圆的标准纯度要求。换句话说，即便是符合行业标准的生产环境，也无法完全避免这种级别的污染。
金属污染就像记忆芯片中的“叛徒”，为电荷提供了一条不该存在的逃生路径。这种现象在芯片使用寿命后期会变得更加明显，因为老化过程会使这些缺陷更加活跃。

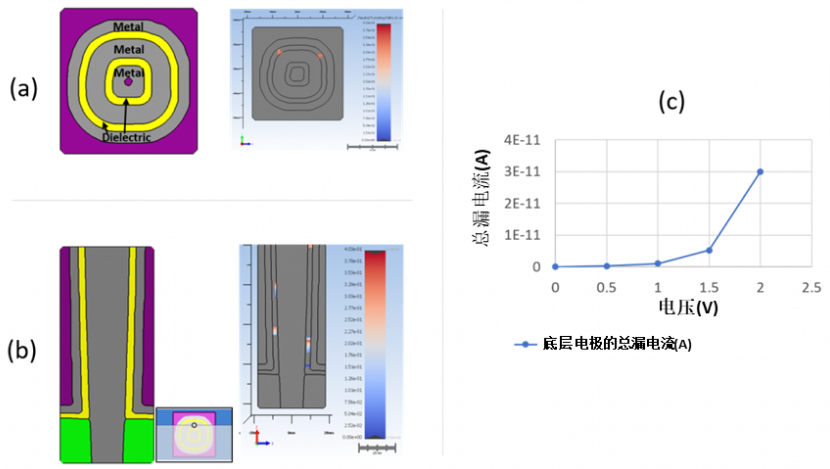

随着DRAM技术不断微缩，电容本身的漏电问题变得更加突出。电容器内部的缺陷成了漏电的主要途径之一。
最新的研究关注基于氧化锆（ZrO2）的电介质材料。在高温度工艺过程中，这种材料会失去氧原子，形成氧缺陷。这些缺陷会降低材料的能隙，减少肖特基势垒，从而增加漏电流-9。
另一个问题是电介质膜的结晶化。在约500°C的处理温度下，氧化锆会结晶，导致表面粗糙度恶化。这些不均匀的表面区域成为漏电的热点-10。
为了应对这些挑战，研究人员开发了低温后端工艺，减少热预算对电容结构的损害。这一方法在实际器件中显著改善了电容漏电情况-10。
像所有事物一样，DRAM芯片也会“衰老”。随着使用时间的增加，芯片内部会发生细微但累积性的变化，导致保持错误率上升-1。
老化过程会在硅晶格中引入更多缺陷，这些缺陷成为电荷逃逸的新路径。同时，晶体管特性的漂移也会影响其控制电荷流动的能力。
这种性能退化不仅是可靠性的问题，还可能引发潜在的安全漏洞。在某些情况下，攻击者可能利用老化芯片中数据保持能力的差异来提取敏感信息-1。
辐射损伤是另一个与老化相关的因素。太空中的卫星和探测器上的SDRAM会受到质子、中子和重离子的影响，导致位移损伤簇，显著增加漏电流-6。
面对如此多的漏电路径，工程师们没有坐以待毙。他们开发了一系列创新方法来延长数据保持时间，减少漏电影响。
在电路设计层面，降低沟道掺杂浓度可以减少结漏电-4。同时，优化字线电压和时序可以减少栅极诱导漏极泄漏（GIDL）。
在工艺方面，控制热预算和优化电介质沉积过程对减少电容漏电至关重要-9。低温工艺可以防止氧缺陷的形成和材料结晶化。
研究人员也在探索新材料和结构。例如，沟槽式通道阵列晶体管（RCAT） 等三维结构被用来改善静电控制-4。而绝缘体上硅（SOI）技术则通过限制漏电路径来延长数据保持时间-5。
三星的研究人员发现，采用低温后端工艺可以将DRAM电容的漏电流降低多达40%-9，这微小而关键的改进使得新一代内存能够更可靠地储存数据。
电脑内存条中那些微小的电容，正安静地躺在电路板上，每隔64毫秒就接受一次刷新充电。量子隧穿、热激发、金属污染，种种因素时刻威胁着数据的完整性。
下一次电脑突然蓝屏，也许你会在气愤之余，对那片被电荷泄露困扰的内存芯片多一分理解。
