哎呀,提到电脑内存(RAM),大家肯定不陌生。买电脑、配主机,8G、16G那是张口就来。但你有没有想过,你电脑里那条小小的内存条,它的“内心世界”到底是咋运作的?为啥它叫“动态”随机存储器?今天,咱就抛开那些晦涩的术语,把它大卸八块(当然是想象中),瞧瞧那精密的DRAM内部电路到底藏着啥乾坤。搞明白这个,下次电脑卡顿、蓝屏,你或许就能猜个八九不离十,不再是只会重启的“小白”啦!

咱们打个比方,如果把整个DRAM芯片想象成一个超大型的蜂巢,那么里面每一个最小的六边形格子,就是存储数据的“记忆细胞”,专业点叫存储单元(Cell)。你可别小看这个格子,它结构简单得惊人,就靠一个晶体管(T)和一个电容(C)搭伙过日子,这就是经典的1T1C结构-1。
这个电容啊,就是数据的“灵魂居所”。你可以把它想象成一个超级迷你的水箱。给它充上电(存点水),它就代表数字“1”;把它放空,就代表数字“0”-1。边上那个晶体管呢,就是个尽职尽责的“看门大爷”。平时大门紧闭,把电荷(水)锁在电容(水箱)里。当需要读取或写入数据时,外部电路发来指令,“看门大爷”才把门打开,让电荷进出-4。
![]()
别看结构简单,这里头可藏着DRAM的第一个核心痛点:电容这“小水箱”它漏电啊! 这是物理天性,没法根治。电荷(水)会慢慢漏掉,时间一长,“1”就模糊成“0”,数据就丢了-4。所以,工程师们必须想个法子——定期刷新(Refresh)。这就好比每隔一段时间(通常是64毫秒),就得把所有“水箱”检查一遍,水位不足的赶紧加满,确保数据不丢-2-4。这个“动态”刷新的特性,正是它名字里“动态”(Dynamic)二字的由来,也是它和不用刷新的“静态”SRAM的根本区别-9。
单个细胞存1个比特(0或1)够干啥的?现在随随便便一根内存条都8GB(约640亿个比特)起跳。所以,必须把海量的1T1C单元组织起来,这就构成了庞大而有序的DRAM内部电路阵列。

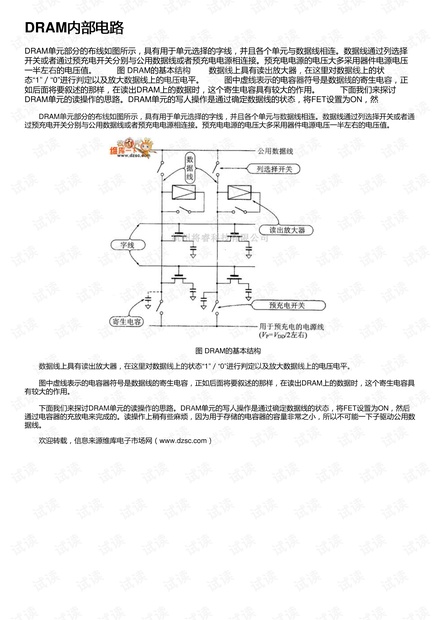

这个阵列的智慧,在于它用了“经纬度”寻址法。所有的单元被整齐地排列成网格,每个单元都有唯一的“行地址”和“列地址”-1。连接每一行单元的线叫“字线”(Word Line),由“看门大爷”晶体管的栅极连着;连接每一列单元的线叫“位线”(Bit Line),直接通到电容-4。
当CPU想要某个数据时,它会先发送行地址。这就好比在地图上先找到纬度线。整一行(也叫页,Page)的单元会被全部激活,所有这一行的“看门大爷”同时开门,电容里的电荷状况会轻微地影响所在位线的电压-1-4。但这里遇到第二个痛点:这个电荷信号太微弱了,就像蚊子叫,根本没法直接听清。
于是,电路设计里一个关键角色闪亮登场:感应放大器。它被安置在每一列位线的末端,像一个个超级灵敏的耳朵-2-4。它的任务就是捕捉那极其微弱的电压变化,并将其放大到电源电压级别,清晰地读出是“1”还是“0”-4。这一行所有单元的数据被放大后,会暂时存放在一个叫“行缓冲器”的地方-1。
这时候,CPU再发送列地址(经度),就能从行缓冲器这一整行数据中,精准地挑出它想要的那一个或几个比特,通过数据通道传送出去-1。这种先激活一行,再选取一列的方式,是DRAM高速访问的基石。
理解了基本结构,你就能明白DRAM的设计简直是在走钢丝,处处是平衡的艺术。
首先是速度与规模的矛盾。 理论上,位线(Bit Line)上挂的单元越多,容量越大。但位线越长,它的寄生电容就越大,充放电就越慢,信号延迟和功耗也越大,这直接拖慢了速度-8。所以工程师不能无限制加长位线,而是要通过划分多个存储块(Bank)来扩容-8。一个Bank相当于一个独立的工作区,可以轮流工作,这提升了整体的吞吐效率。
其次是读取本身的“破坏性”。 你发现没?读取数据时,电容的电荷会通过位线释放或补充,原来存的数据就被“破坏”了-4。所以,每一次读取操作之后,感应放大器在放大信号的同时,还必须立刻把数据“原样写回”到电容里,这个操作是DRAM内部电路自动完成的,但对访问周期来说是个额外开销-4。
最后是刷新的“静默开销”。 为了防止数据因漏电丢失,定期的刷新操作必须雷打不动地进行。刷新时,内存控制器会逐行发起“假读取”,利用放大器完成数据的重写-4。这个过程会占用正常的读写通道,虽然现代技术已尽量优化,但它仍会消耗约10%以上的总功耗,并在刷新期间暂时阻塞访问,是影响性能与能效的一个隐形因素-2。
你看,从漏电、微弱信号读取,到破坏性操作和刷新瓶颈,每一步都需要极其精巧的电路设计来克服。这也就是为什么,随着制程工艺进步到纳米级别,在电容里“雕刻”出足够存储电荷的复杂三维结构变得越来越难,DRAM的技术升级之路也充满了挑战-2。
那出路在哪呢?行业正在向第三维度进军。当平面(2D)微缩逼近物理极限,3D堆叠技术(比如3D DRAM)就成了必然趋势-2。通过把存储单元一层层垂直堆叠起来,可以在不增加芯片平面面积的情况下,大幅提升容量密度,这或许是延续DRAM摩尔定律的关键。
更前沿的探索,比如近存计算,试图把计算单元更紧密地挪到内存旁边,甚至尝试革新存储单元本身,研究像无电容(1T)DRAM这样的新结构,从物理原理上寻求突破-2-7。
所以,别看内存条其貌不扬,它那指甲盖大小的芯片里,封装的是一个在物理限制、性能、功耗和成本之间反复权衡、极致优化的微观宇宙。每一次开机,每一次程序响应,背后都是这数以百亿计的“记忆细胞”和它们背后精密的电路网络,在有条不紊地、动态地呼吸和工作。
1. 网友“好奇的猫”提问:看完觉得DRAM好麻烦啊,又要刷新又会漏电。为什么不用那个更简单、更快的SRAM来做电脑内存呢?非要跟DRAM死磕?
嗨,“好奇的猫”,你这个问题问到点子上了!这其实是成本和用途的终极权衡,就跟买车一样,不是最贵最快的就是最适合家用的。
SRAM(静态随机存储器)确实是个“高富帅”。它用6个晶体管组成一个双稳态电路来存1个比特,不用刷新,速度极快,跟CPU的频率是同一级别的-4。但是,它的“豪宅”占地太大了!同样存1个比特,SRAM单元的面积大约是DRAM单元的6倍以上-4。这意味着,如果要用SRAM做一根8GB的内存条,其芯片体积、制造成本和功耗会高到天文数字,根本不可能普及。
而DRAM(动态随机存储器)就像个“经济适用男”。1T1C结构极其紧凑,在同样面积的硅片上能造出多得多的存储单元,从而实现海量、低成本的容量-1-9。这对需要以合理价格装载大量数据的电脑主内存来说,是唯一可行的选择。
所以,计算机系统设计采用了“分级存储”的智慧:把极少量但超快的SRAM放在CPU内部作为缓存(L1, L2, L3),用来存放CPU正在疯狂计算的“热数据”;而把量大管饱但相对慢一些的DRAM作为主内存,存放所有程序和数据的“工作集”-4。两者各司其职,缺一不可。我们不是跟DRAM死磕,而是在海量存储这个赛道上,目前还没有比它更优的性价比解决方案。
2. 网友“装机小白”提问:经常看到内存参数里有什么CL时序(比如CL16),还有延迟(Latency)。这些“慢”的感觉,跟文章里说的那些电容充电、行列寻址的“内部活动”有关系吗?
太有关系了!“装机小白”,你能把参数和内部原理联想到一起,已经是高阶玩家思维了。你说的这些延迟,正是DRAM内部电路一系列复杂物理操作的直接体现。
举个例子,最常说的CL(CAS Latency)值,比如CL16,它的意思简单说就是:从发出“读取某一列”的命令,到数据真正稳定输出的等待周期数-6。这个等待时间里,DRAM芯片内在忙活啥呢?它要完成列地址解码、触发对应的感应放大器、将放大后的数据送到输出驱动器等一系列动作-6。电容充电速度、线路长度、晶体管开关速度,都直接影响这个时间。
更广义的延迟还包括:tRAS(激活一行到可以预充电的时间,涉及到行激活和电容恢复)、tRP(关闭一行到可以开启新一行的预充电时间)等等-6。这些时序参数,本质上就是对“给电容充电/放电需要多久”、“把信号沿着长长的位线传回来需要多久”、“关闭一个区域(Bank)让它准备好下次工作要多久”等物理过程的量化规定。
所以,更低的内存时序(比如从CL18降到CL16),往往意味着芯片的电气性能更好,内部电路能在更短周期内稳定完成工作,从而带来更快的响应速度。这就是为什么在同等频率下,低时序的内存条通常性能更强、价格也更贵。它背后体现的,正是芯片制造商在驾驭那些微小电容和复杂内部电路布线方面的硬实力。
3. 网友“未来展望者”提问:文章最后提到3D DRAM和近存计算,听起来很科幻。这对我们普通用户未来的电脑体验,比如打游戏、做AI绘画,会有啥实实在在的改变吗?
“未来展望者”,这些技术听起来高大上,但带来的改变会是实实在在、可感知的。它们瞄准的正是我们未来计算体验的两个核心痛点:“内存墙” 和 “功耗墙”。
对于游戏和创意工作(如AI绘画、视频渲染): 这些应用对内存带宽和容量的需求是“饕餮级”的。高分辨率纹理、复杂的模型、巨大的神经网络参数,都需要被快速塞进内存进行处理。3D堆叠技术能直接在单颗芯片内实现容量倍增-2。未来我们可能会看到单条容量轻松突破64GB甚至更高,而且通过更先进的互联技术,带宽也会剧增。这意味着游戏加载更快、开放世界无缝切换更流畅,AI生成高分辨率图片的速度也会大大提升,不会再因为内存不够而频繁调用缓慢的硬盘。
“近存计算”的潜力则更颠覆性。 传统“CPU/GPU计算、内存存储”的模式,数据要在总线上来回搬运,耗电又费时。近存计算的理念是把一些简单的计算单元直接放到内存芯片内部或紧挨着内存-2。想象一下,处理AI绘画这类需要频繁访问海量权重数据(参数)的任务时,很多计算可以直接在数据“家门口”完成,避免了长途搬运。这将带来两个革命性变化:一是能效比巨幅提升,笔记本的续航可能因此延长,数据中心电费暴跌;二是特定任务(尤其是AI和数据分析)的速度获得数量级增长,因为瓶颈被打破了。
总而言之,这些技术进步将让我们的设备更“聪明”地处理数据,而不仅仅是“更快”地搬运数据。未来的电脑,可能会因为内存变得“能干重活”,而让我们体验到今天难以想象的实时、沉浸式、高智能的应用。
