咱们每天用的手机、电脑，里头都塞着海量的数据。你有没有想过，这些数据在断电之后都猫在哪儿了？嘿，它们就躲在内存芯片里无数个名叫“DRAM电容器”的微型房间里，玩着一个永远不会结束的“捉迷藏”游戏。这个游戏的精髓就在于“动态”二字——数据（电荷）会悄悄溜走，所以必须不停地“刷新”去找回它-3。
而维持这个游戏的关键道具，就是那个存储电荷的电容器。为了让芯片能装下更多的“房间”（存储单元），工程师们不得不把它们越做越小，但电容的“肚量”（电容值）却不能缩水，否则数据存不住，游戏就玩完了-5。这就像在针尖上盖宫殿，还得保证宫殿的容积不变，咋整呢？答案就是向第三维空间要面积，把宫殿盖成摩天大楼。我们今天要聊的DRAM电容器平面图，就是这座三维摩天大楼最基础的建筑设计蓝图，它决定了如何在指甲盖大小的平面上，高效、稳固地“生长”出尽可能多的电容大厦-3。
在DRAM的发展史上，为了解决“小而能装”的矛盾，主要诞生了两大技术流派，它们的核心理念截然不同，简直就是“地窖派”和“阁楼派”的较量。
“地窖派”——沟槽电容器：这派工程师的思路是往下挖。先在硅晶圆上深深地钻出一个洞（沟槽），然后在洞的内壁依次形成电极和介质层，这样电容就被巧妙地藏在了晶体管下方的“地窖”里-3。早期这种方法很流行，但随着技术演进，挖深坑的工艺越来越复杂。更关键的是，在2009年，力推此技术的巨头奇梦达公司破产后，沟槽技术就基本止步于70纳米世代，不再是产业主流了-3。

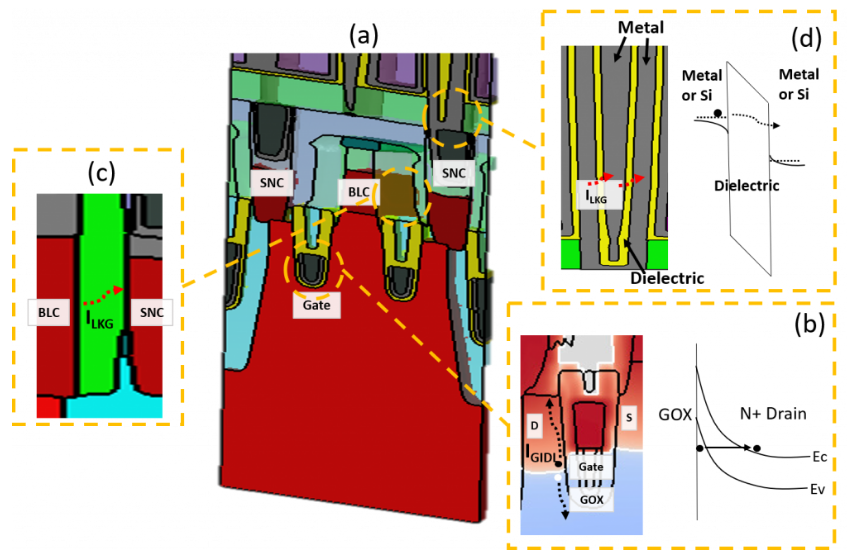

“阁楼派”——堆叠电容器：这也是当今绝对的王者。它的逻辑反其道而行之：先在一楼把晶体管（负责开关）造好，然后再在它头顶上“违章搭建”电容结构-1-3。这样做的好处是电容的制造不受硅衬底限制，可以在三维空间里尽情发挥创意。你现在手里设备中的DRAM，十有八九用的是这种“空中楼阁”技术。
堆叠电容器的平面图设计，那可是一门在刀尖上跳舞的艺术。 工程师不仅要在一张二维图纸上规划出密密麻麻的电容“地基”位置，还必须精确设计出每个“地基”将如何通过一系列复杂的沉积、刻蚀步骤，向上生长为高耸的立体结构-1。比如，一个经典的圆柱形电容，其平面图可能就是一个圆形开口，但通过工艺，这个开口内壁会生长出像折叠手风琴风箱一样的立体表面，从而在不增加占地的前提下，获得巨大的有效面积-5。
随着制程从几十纳米向10纳米级甚至更小迈进，问题来了：电容大厦的地基面积小到快要看不见了，可大厦高度又不能无限增加（否则会倒塌），怎么保证电容值呢？这时候，DRAM电容器平面图的挑战就从“如何设计”升级为“如何在极端约束下设计”。
材料革命：既然物理空间有限，那就换更“高效”的建材。工程师们开始使用高介电常数材料（比如氧化钽、钛酸锶钡等）来制作电容的绝缘层-1。这好比把墙壁从普通砖头换成了高科技海绵，更薄却能储存更多电荷。
结构创新：平面图上的一个简单图形，通过精妙的工艺流程，可以变形成各种奇特的立体形状。专利中记载了诸如弧形表面、多重内壁支撑等设计，目的都是最大化表面积-5。甚至有更新的思路是设计“水平电容器”，让电容像一根根横躺的柱子平行于芯片表面排列，从而在三维空间里塞进更多电容-8。
工艺与设计的共舞：到了这个尺度，光刻机的能力也逼近极限。单一曝光无法做出太精细的图形。于是，“多重图形化技术”登场了。这就需要平面图设计师提前把一个复杂图形拆解成多张更简单的掩膜版，通过多次曝光-刻蚀循环来组合成最终图案-3。这个过程异常繁琐，调校一次均匀性可能就要浪费几十片晶圆。但有论文就提出了一种巧妙的平面图设计，能把19种不同的测试条件集成在一张图上，大大节省了调试成本和时间，这简直是工程师智慧的闪光-3。
所以说，一张看似简单的DRAM电容器平面图，背后交织着对物理极限的挑战、对材料科学的运用，以及对制造工艺的深刻理解。它不再是冷冰冰的线条和图形，而是一份决定了芯片性能、成本和可靠性的战略蓝图。
这场“微缩捉迷藏”的游戏远未结束。随着人工智能、大数据对内存带宽和容量提出爆炸式需求，DRAM电容器的设计仍在持续进化。无论是向着更复杂的三维结构探索，还是与新型晶体管架构（如埋入式字线）更紧密地协同设计-3，平面图作为一切创新的起点，其重要性只会与日俱增。
下一次当你感受到手机流畅切换应用的快意时，或许可以想起，在芯片的微观宇宙里，正有数百亿个基于精妙平面图构建的电容大厦，在有序地进行着电荷的捉迷藏游戏。正是这些无声的、浩瀚的工程奇迹，托起了我们璀璨的数字世界。
网友“硅谷打铁匠”问：
看了文章，感觉沟槽式和堆叠式像两条科技树。除了一个往下挖一个往上盖，这两种结构的电容在实际性能、比如速度和可靠性上，有啥本质区别吗？为啥堆叠式最终赢了？
答：
这位“打铁匠”朋友问到了点子上！这两者确实不仅仅是方向不同，更带来了性能、工艺和商业逻辑上的连锁反应。
首先，在性能潜力上，沟槽电容早期有优势。因为它深埋地下，离晶体管的源/漏区更近，连接路径可能更短，理论上对提升访问速度有一点点先天好处。而且它结构紧凑，抗干扰能力强一些。但是，它的“天花板”很低。当制程微缩到65纳米以下时，想把那个坑挖得又深又窄又均匀，工艺难度和成本呈指数级上升。就像一个矿洞，越往下挖，支护越困难，风险也越大-3。
而堆叠电容则展现了更好的“可扩展性”。它的制造在晶体管完成之后进行，与晶体管工艺相对解耦，给了工程师更大的设计自由。你可以通过改变“阁楼”的立体构型（圆柱、椭圆、多层支架等）来灵活应对微缩挑战-5。虽然它确实会带来芯片表面高低不平、后续金属布线困难的问题-1，但通过材料创新（如高K介质）和结构优化，这些都可以被管理。
最终决定胜负的，是 “商业与技术”的合力。2008-2009年的全球金融危机重创了半导体行业，当时在沟槽技术上押下重注的巨头奇梦达破产-3。它的倒下，不仅让沟槽技术失去了一位主要的研发推动者和产能支柱，更让整个产业界看清了该路线在持续投入和成本控制上的巨大风险。与此同时，三星、海力士、美光等厂商在堆叠路线上不断推进，形成了强大的规模效应和生态链。堆叠式的胜利，是技术可扩展性、制造成本控制力和产业生态共同选择的结果。
网友“好奇的芯片小白”问：
作为一名画版图的工程师，如果我要设计DRAM电容的平面图，我最需要关心和计算的参数是哪些？日常最大的头疼事是什么？
答：
哎呀，这可是问到我们“画图仔”的心里去了！如果负责这部分设计，你简直就是个微观城市的规划局局长，这几个指标是你的KPI生命线：
电容值：这是硬性指标，通常每世代产品都有一个最低目标（比如约25fF以上-5）。你所有的设计都必须围绕“在给定的最小占地内，如何实现这个电容值”来展开。你需要根据介质材料的K值、以及通过立体结构能获得的有效表面积，反复核算和模拟。
图形密度与间距：这是平面图最核心的布局艺术。你要在尽可能小的面积里排下尽可能多的电容单元，同时必须严格遵守光刻和刻蚀工艺的极限（最小线宽、最小间距）。排得太密，工艺做不出来或者相邻电容互相干扰；排得太松，存储密度下降，成本上没有竞争力。
工艺兼容性与可靠性：你的设计不能是纸上谈兵。你必须考虑后续的工艺流程：刻蚀这么高的结构，图形底部会不会刻不透或者钻歪了（刻蚀深宽比问题）？这么细的电容电极，在清洗和填充时会不会因为表面张力而粘在一起倒塌（“粘连”效应）-5？你需要在关键位置设计一些虚拟的支撑结构，就像给摩天大楼加装防风梁一样-8。
日常最大的头疼事，莫过于和工艺工程师的“相爱相杀”。你设计了一个精妙绝伦的复杂立体图形以求最大化面积，工艺同事可能会冲过来说：“哥，这步刻蚀的均匀性没法控制，良率会垮掉！”或者，光刻同事会说：“你这个图形超出了单次曝光的分辨率，得拆成四次来做（多重图形化），成本和周期你扛得住吗？”-3 这时，你就得回头修改设计，在理想性能和现实工艺之间找到那个完美的平衡点。这个过程充满了迭代、妥协和再创新，痛并快乐着。
网友“未来观察家”问：
文章提到未来可能用水平电容器甚至纳米线，听起来很科幻。这些新技术真的能替代现在的堆叠电容吗？大概还要多久？
答：
“观察家”的眼光很前瞻！这些新技术代表了突破当前维度的思考，但它们目前更多是“备选路线”或“增强插件”，而非短期内的替代者。
水平电容器的思路非常巧妙，它把电容“放倒”，像一条条平行的隧道一样铺在芯片里-8。这样做最大的好处是能极大地提升存储密度，因为它可以更容易地在三维空间里堆叠好多层。你可以想象，从盖独栋别墅（传统堆叠）变成了盖多层公寓楼。但是，它的挑战在于工艺复杂度极高：如何精准地制造和连接这些水平的纳米级细棒，并且保证它们之间的绝缘完全可靠，是巨大的工程难题。它可能是未来追求极致密度（例如在存算一体或超高频宽内存中）的一个选项。
至于纳米线/纳米管电容，它属于更前沿的纳米器件范畴-6。利用纳米线巨大的表面积体积比，确实能在原子尺度上实现极高的电容密度。但它的主要挑战在于大规模集成制造的一致性和成本。如何让数十亿根纳米线都长得一样好、连得一样牢，并且和成熟的CMOS工艺兼容，目前来看还有很长的路要走。
我个人认为，未来5-10年，主流DRAM的演进依然会以现有堆叠电容的持续优化为主线。工程师们会继续挖掘高K介质材料的潜力（比如引入铁电材料），设计更匪夷所思的立体支撑结构来增加表面积和稳定性-5。同时，与逻辑电路的3D集成（如将内存堆叠在处理器上方）可能是更快的现实路径。而水平电容、纳米线这些颠覆性概念，更像是为下一个“换道超车”的时代准备的技术种子。它们何时开花结果，取决于基础材料科学和纳米制造技术的突破速度，让我们拭目以待。
