哎，不知道你有没有这种抓狂时刻？正打着游戏团战呢，画面突然一卡，等反应过来屏幕都灰了；或者用老电脑处理个大文件，硬盘灯狂闪，鼠标转圈转到你怀疑人生。这些糟心体验，多半和你设备里的内存（DRAM）脱不了干系。内存，这个数字世界里的“临时工作台”，速度决定了系统反应的快慢。而这一切性能的根基，都离不开一种看似普通却又无比神奇的材料——DRAM硅。今天，咱们就掰开揉碎了聊聊，这小小的硅片里头，到底藏着多少工程师们为治好咱们“速度焦虑”而绞尽脑汁的黑科技。
你可能想象不到，咱们手里设备的内存芯片，起点竟然是海滩上最常见的沙子。听起来有点魔幻是吧？但没错，高纯度的硅正是从石英砂里提炼出来的-2。这第一步，就充满了匠心和严苛。在比现代医院洁净万倍的无尘室里，硅被拉制成巨大的晶锭，再像切火腿一样被切成不足6毫米厚、光可鉴人的晶圆-2。这片薄薄的DRAM硅晶圆，就是所有魔法开始的地方。接下来的微影、蚀刻、沉积……上百道工序，就像在硅片上盖一座结构精妙到纳米级的城市，每一根“线条”（电路）的宽度，可能比病毒还要细小-2。所以你知道为啥一颗灰尘就能毁掉一整片晶圆了吧？这制造过程，简直是一场在微观世界里的极限挑战。
不过，老路走久了总会遇到墙。随着咱们对手机、电脑的性能要求越来越高，工程师们想把内存单元做得更小、更密，却发现传统的老办法不灵了。当制程跑到10纳米以下，电容小到只能塞下几十个电子，数据就像放在漏勺里的水，哗哗地流走，逼得内存要更频繁地“刷新”来维持记忆，结果就是耗电猛增-3。这感觉就像为了省地皮，把房子盖得又高又挤，最后结构不稳，维护成本还奇高。
咋整呢？行业里的聪明脑袋们想了个大招：平面不够，咱们向上发展！这就是3D DRAM的思路，像盖高楼一样，在硅衬底上垂直堆叠存储单元-3。但这又带来了新麻烦——硅（Si）和另一种关键材料硅锗（SiGe）天生“性格不合”，晶格不匹配，堆得越高，内应力越大，层数一多，晶圆自己就翘曲变形了，良率惨不忍睹-3。这成了制约3D DRAM硅技术商业化最大的“拦路虎”。
好在，曙光来了。比利时的研发团队最近搞了个大新闻，他们像给材料加“缓冲剂”一样，在堆叠时巧妙地掺入微量碳元素，成功在300毫米晶圆上造出了120层的Si/SiGe堆叠结构，把翘曲控制在了光刻工艺允许的范围内-3。这个突破，相当于给3D DRAM这座“摩天大楼”找到了抗震方案，让单颗内存芯片的容量有望实现飞跃。未来，训练强大的人工智能模型可能就不再需要塞满整个机柜的服务器了，几块高容量3D DRAM芯片就能搞定，省电又省空间-3。你看，每一次材料科学的微小突破，都在为我们未来更流畅的数字体验铺路。
除了向上堆叠，工程师们还在电路结构本身玩出了花。为了追求高密度，内存单元挨得越来越近，产生了讨厌的“串扰”问题——隔壁单元的操作，可能会误触发你这个小房间里的数据-4。这就好比在格子间里，旁边同事讲电话的声音你听得一清二楚，没法专心工作。为了解决这个痛点，研究人员设计了全新的球形浅沟槽隔离结构，并在里面加入氮化硅层，好比给每个记忆单元安装了高效的“隔音墙”，把这种干扰降低了超过八成-4。这些精妙的设计，都深深嵌入在DRAM硅的肌理之中，默默保障着你每一次数据存取的精准。
所以啊，别看内存芯片其貌不扬，它内部那片硅的世界，正经历着一场静悄悄但深刻的革命。从沙粒到拯救我们于卡顿的智能核心，这趟旅程凝聚了无数材料学家、物理学家和工程师的智慧-2。下次当你享受秒开应用、流畅游戏的快感时，或许可以想一想，在指尖之下那片方寸之间的硅晶世界里，正上演着怎样精妙而壮阔的工程史诗。这场围绕硅的进化永无止境，而我们，都是它最直接的受益者。
1. 网友“未来已来”提问：最近老听人说3D DRAM，它和现在常用的HBM内存（高带宽内存）是一回事吗？对我未来买电脑、显卡有什么实际影响？
这位朋友，你这个问题问到点子上了！3D DRAM和HBM虽然听起来都带“3D”，但完全是两码事，可以说是一个“家族”里的两种不同技术路线，目标也不同。

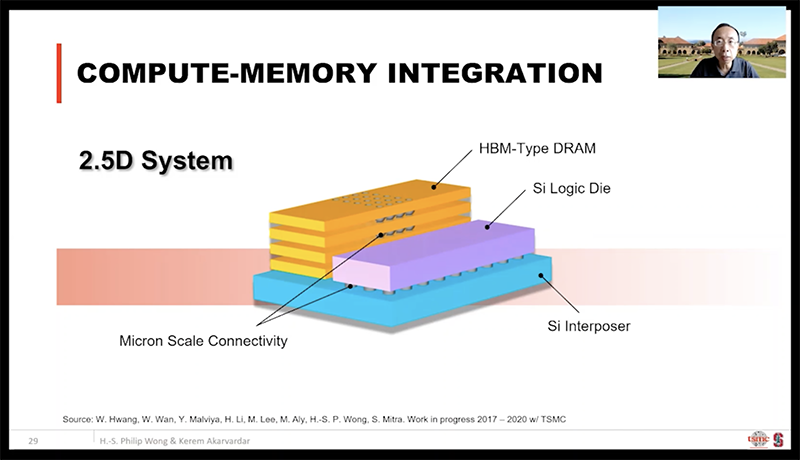

简单打个比方：HBM更像是 “平房联排别墅”。它把好几块做好的、传统2D结构的内存芯片（就像一栋栋平房），通过先进的硅通孔（TSV）技术，像摞积木一样立体地封装在一起，并与处理器（CPU/GPU）紧挨着放在同一块基板上-3。它的最大优点是带宽极高，数据通道又宽又近，特别适合图形渲染、高性能计算这种需要“海量吞吐”的场景。所以你会在高端显卡上看到它。
而3D DRAM的目标是 “摩天大楼”。它不满足于只是把成品芯片堆起来，而是要在一块单一的硅芯片内部，从晶体管层面就开始向上堆叠存储单元-3。它的首要目标是极致密度和容量，是在单位面积里塞进更多内存单元。它的出现，主要是为了解决我们前面说的，传统DRAM平面微缩到10纳米以下后，漏电、电容缩水、数据难保存的物理极限问题-3。
对你我的实际影响：短期内，买电脑显卡你还是得关注HBM，因为它直接决定了高端图形和AI计算的吞吐速度。但长远看，3D DRAM技术成熟后，会从根基上改变存储架构。未来，你可能会用上大容量且不需要频繁刷新、更省电的通用内存。比如，个人工作站可能标配就是几百GB甚至上TB的内存，处理超大型数据或运行复杂的本地AI模型时，再也不会因为内存不足而卡顿或频繁读写硬盘。它能让“内存硬盘化，硬盘内存化”的趋势更进一步，可能未来电脑都不需要现在这么复杂的存储分级了。根据行业预测，3D DRAM有望在2027年左右开始量产，到2030年可能会占据可观的市场份额-3。所以，这是一个值得期待的、能带来体验革新的未来技术。
2. 网友“技术控小明”提问：文章提到掺碳解决应力问题很厉害，但硅锗（SiGe）本身好像就比纯硅贵，这么复杂的工艺，3D DRAM未来会不会贵到普通人用不起？
小明同学，你这个担忧非常现实，成本确实是任何新技术走向普及的生命线。咱们可以乐观一点地分析：初期肯定贵，但长期看，它有潜力变得更“划算”。
首先，你说的没错，SiGe材料、复杂的多层外延生长工艺，初期投入的研发和生产成本，注定第一批3D DRAM产品会是“贵族”身份，首先应用于对价格不敏感但对容量和能效有极致需求的领域，比如云端AI服务器、超算中心-3。这些地方，电费和维护成本是大头，如果能用更少的服务器通过大内存完成同样的任务，即便内存本身贵一些，总体持有成本（TCO）反而是下降的-3。
但是，半导体行业有个迷人的规律：规模效应和工艺迭代是成本的克星。一旦技术路线走通，良率爬升（比如imec展示的120层堆叠良率已达85%-3），巨大的制造规模就会摊薄成本。回想一下，当年的手机内存也不过几百MB，现在12GB、16GB都成标配了，价格也没飞上天。3D DRAM的核心优势是密度，同样大小的芯片壳子里，它能装进去的容量可能是传统DRAM的5倍甚至更多-3。这意味着，达到同样的容量，它可能只需要更小的硅片面积。在半导体制造中，晶圆面积是成本的核心要素之一。面积小了，一片晶圆上能切出的芯片数量就多了，单个芯片的成本就有可能降下来。
它带来的系统级节省（更少的内存芯片、更小的主板空间、更低的散热和功耗需求）也会反哺整体设备成本。所以，虽然前期昂贵，但3D DRAM走的是一条“通过提升技术含量来提升价值，最终凭借规模和技术迭代惠及大众”的路径。就像OLED屏幕、NVMe固态硬盘一样，它们最终都成为了消费电子的主流选择。
3. 网友“稳字当头”提问：我就关心稳定性和耐用性。这些新技术（比如3D堆叠、1T结构）会不会让内存更娇气、更容易出故障？我的重要数据安全吗？
“稳字当头”朋友，你的顾虑是所有用户最根本的诉求，工程师们在这方面下的功夫，可能比提升性能还要多。答案是：这些新技术不仅是为了更快更强，恰恰也是为了更稳更可靠，它们正是在解决老技术无法克服的可靠性难题。
以传统DRAM为例，尺寸微缩导致电容存储的电子数锐减，数据容易被干扰或丢失，需要更频繁地刷新（充电），这本身就是一种可靠性的风险-3。而3D DRAM通过立体堆叠，可以在不盲目缩小单元尺寸的情况下增加容量，反而为每个单元保持稳健的物理特性提供了可能。文中提到的掺碳技术，首要目的就是降低堆叠产生的应力和缺陷，提升制造良率本身就是提升整体可靠性基础-3。
再说1T-DRAM（单晶体管DRAM）这类创新结构，它旨在利用晶体管的“浮体效应”来存储数据，理论上可以省去一个精细但脆弱的小电容-1-5。去掉一个易出故障的部件，系统潜在的故障点就少了一个。同时，产业界从未停止对可靠性的极致追求。例如，有研究专门用硅迁移技术通过氢退火，来修复制造中在硅表面产生的微小缺陷，从而显著提升晶体管的界面质量，增强了数据保持时间和抗“行锤攻击”等干扰的能力-6。还有研究专注于优化隔离槽的界面工程，减少制造中引入的杂质电荷，这些杂质正是导致数据保持时间等可靠性问题的陷阱-8。
所以，重要数据的安全，从来不能只依赖单一硬件的可靠性。对于任何内存技术（无论新旧），最佳实践都是：第一，选择信誉良好的品牌（它们有更严格的测试和品控，例如要进行高温高压的“烧机测试”来剔除早期失效产品-2）；第二，也是最重要的，对于真正不可丢失的数据，定期备份到其他存储介质（如硬盘、云存储） 是铁律。内存（DRAM）的定位始终是高速临时工作区，而非永久存储。新技术是在努力让这个“工作区”更宽敞、更高效，同时也更坚固，但多层保障的习惯，永远是你数据安全最可靠的防线。
