嘿，朋友们，不知道你们有没有过这样的好奇：咱手里这手机、电脑，内存咋就跟会变魔术似的，越做越小，容量却越来越大？这就得说到今天的主角——DRAM芯片生产制程。这玩意儿听起来高大上，说白了，就是把一粒沙子（硅）变成能存下海量数据的“智能大脑”的过程。今天咱就唠唠这个，保准让你听完直呼“好家伙”！
这事儿得从最不起眼的沙子说起。工程师们得把沙子里头的硅提纯到“逆天”的程度，做成一根根大硅锭，再切成比纸还薄的晶圆片。这薄片，就是所有芯片的“画布”。在这张画布上“作画”，那才叫一个极限操作。整个DRAM芯片生产制程，核心就是在这指甲盖大小的地方，用光“雕刻”出几百亿个微小的存储单元，每个单元都得包含一个晶体管和一个电容。这精度要求有多高？这么说吧，车间里的空气比月球表面还干净，一粒灰尘落上去，那就是一场“灾难”。这过程动不动就上千步，一步都不能错，真比绣花还难上一万倍--1。
为啥非得做得这么小？道理简单：越小，速度越快，越省电，成本也越低。但物理规律可不管你这套，它给芯片工程师们设下了“天堑”。第一道坎，就是“光刻”。你可以把它理解成用光在晶圆上“拍照”，把电路图案印上去。可当图案小到比光的波长还短时，光就会“糊掉”，根本印不清晰-1。工程师们为了“骗”过物理定律，想尽了办法：有的在掩膜版上动手脚，提前把图案扭曲好，让光“晕”出来的效果刚好是想要的；更绝的是“浸没式光刻”，直接把晶圆泡在水里曝光，利用水能减少光衍射的特性，硬是把精度又推进了一大步-1。

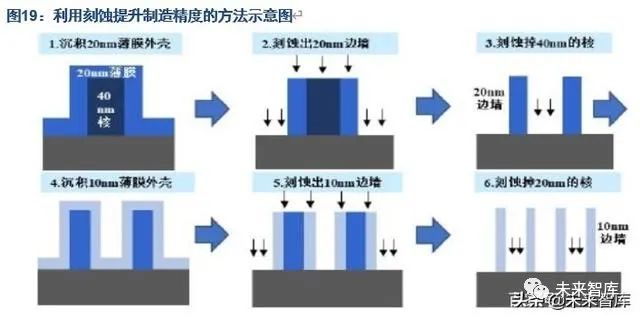

这还没完，为了做出更小的线宽，还有“多重图案化”这种“套娃”式操作：先做一个大点的图案，再用材料和蚀刻技术把它“分裂”成两个、四个更小的。美光在搞1α（1-alpha）制程时就用上了这招，这才达到了十几纳米的级别-1。你看，为了推进DRAM芯片生产制程，工程师们简直是“无所不用其极”，跟物理定律斗智斗勇。
但光刻出图案只是万里长征第一步。DRAM里那个存数据的电容，在制程微缩时遇到了大麻烦。电容值必须维持在一定水平以上，数据才存得住。以前电容可以做成深沟或者圆柱状，利用立体空间来保证面积。可到了10纳米级别，圆柱底部面积缩得太小，为了维持电容值，只好把圆柱越做越高，结果“身材”变得又瘦又长，蚀刻难度暴增，还容易出电性能问题-7。另一边，控制电容开关的晶体管也“不省心”。晶体管一漏电，电容里存的数据就“跑”了。制程越先进，晶体管通道越短，控制漏电就越难，这被称为“短通道效应”，是工程师们每年都要面对的“年终大考”-7。
为了解决这些难题，巨头们走上了不同的路。三星比较“激进”，早早把极紫外光（EUV）这种更精密的光刻技术用在了1z纳米DRAM上，让芯片核心尺寸缩小了约18%-9。而美光则相对“保守”，在1α节点上坚持用多重图案化等复杂技术来绕开EUV，他们认为这目前是更经济靠谱的方案-1-9。你看，顶尖的DRAM芯片生产制程路线，也没有标准答案，都是在性能、成本和良率之间找最佳平衡。
所以啊，下次你再感叹手机内存不够用的时候，可以想想这片小小的芯片背后，是跨越物理极限的智慧，是持续数十年的工艺演进，是无数工程师在超净间里日夜奋战的结果。它从一粒沙开始，经历了一场人类工业史上最精密的奇幻之旅，才最终成为驱动我们数字世界的“记忆核心”。
@数码小白： 看了文章还是觉得太抽象了。能不能举个更生活的例子，说说这纳米级的制程到底精密到什么程度？
答： 没问题，咱打个比方。假如把一个DRAM芯片放大到一个足球场那么大。那么里面一个存储信息的晶体管，大概就只有从草地上拔起的一根小草，再把它横着切成几十截以后，其中一截那么大-1。在这“一截草”里面，还要做出晶体管和电容结构，进行精准的电气控制。而光刻的精度，就好比你要用一根像公交车那么粗的“光笔”，在这个足球场上，画出比那截草还要细几十倍的、完美无缺的电路线条-1。任何一点抖动、一点灰尘，都会导致“画”错。这整个足球场（晶圆）上，这样的“小草”有几百亿根，它们还得通过更细的“金属路”（互连线）连接起来，组成一个城市交通网。现在你能感受到这种“不可思议”的精度了吗？这根本不是我们日常生活中“制造”的概念，而是在原子级别的尺度上进行“建造”。
@搞机老炮： 现在三星、美光、海力士都在拼制程，对我们消费者买内存条、买手机到底有啥实际影响？是不是制程数字越小就一定越好？
答： 这位老哥问到点子上了。制程进步对消费者的影响是实实在在的，主要体现在三点：性能、功耗和容量。更先进的制程（更小的纳米数）通常意味着：1. 速度更快：晶体管开关更迅速；2. 更省电：同样性能下功耗更低，这对手机续航至关重要；3. 容量更大：在同样芯片面积下能塞进更多存储单元。比如，正是制程微缩，才让我们能用上16GB甚至24GB的大内存手机。
但是，制程数字小不一定等于“绝对好”。这里有个关键的权衡点：成熟度、成本和稳定性。一个全新的、非常激进的制程（比如早期导入EUV），可能初期良率不高，导致成本昂贵，或者存在一些潜在的稳定性风险（比如漏电控制是否完美）。而一个经过多年打磨的、看似“落后”半代的制程，可能拥有极高的良率和可靠性，成本也更低，最终产品性价比反而很高。所以，对于消费者，不必盲目追求“最新制程”。更重要的是看最终产品的综合表现：频率、时序、功耗、价格，以及品牌的口碑和稳定性。一款采用成熟、优秀制程的内存，完全可能比一款用着最新但未优化好制程的内存，体验更出色。
@未来展望君： 照文章说的，物理规律都快到极限了。DRAM制程再往下走到1纳米以下，还有戏吗？未来会不会有完全不同的技术来替代它？
答： 这是一个非常好的问题，也是整个行业都在思考的。目前来看，在可预见的未来（至少未来5-10年），DRAM仍将是主流内存技术，但它的演进确实进入了“深水区”。
首先，DRAM制程本身还会继续推进。工程师们还在探索新材料（如更高介电常数的电容材料）、新晶体管结构（如环栅晶体管GAA用于DRAM的可能性）、以及EUV光刻更广泛的应用，来继续微缩。比如，从1α到1β、1γ节点，虽然难度巨大，但仍有路径。
替代技术确实在研发中，但它们的目标未必是“完全取代”，更可能是“补充”或“在特定领域应用”。比如：
存储级内存（SCM）：如英特尔傲腾（基于3D XPoint），速度介于DRAM和SSD之间，容量可以做得更大，可能用于大数据等场景。
磁阻内存（MRAM）：非易失性，速度快，功耗极低，非常适合物联网设备和嵌入式系统。
相变内存（PCM）等其他技术也各有特点。
未来更可能是 “异构集成” 的局面：在同一个封装里，根据数据访问的热度，把超快的DRAM、性价比高的SCM、大容量的NAND闪存等不同特性的内存“拼”在一起，由系统智能调度，从而实现性能、容量和成本的最优组合。所以，DRAM不会轻易“死掉”，但它会进化，并学会与其他“伙伴”协同工作，共同构建下一代计算系统的记忆体系。
