身穿无尘服的技术人员在恒温恒湿的车间里，监控着价值数亿元的设备，一张张硅片在这里变成决定计算设备性能的存储芯片。
美光公司采取垂直整合模式，从芯片设计到模块测试全程掌控自家DRAM工厂的生产流程-1。而在世界的另一边，中国合肥的芯片产业正面临DRAM核心设计人才几乎为零的窘境-9。
芯片产业的竞争格局正围绕技术、人才和产业链这三个维度展开，每个环节都隐藏着不为人知的故事与挑战。

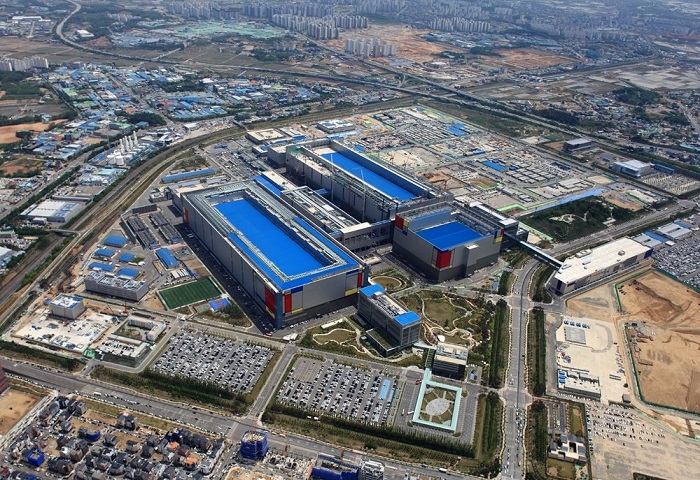

踏入一家现代化的DRAM工厂，你会被眼前的景象震撼：数百台精密设备排列整齐，机械臂精准地移动，技术人员穿着全套无尘服在监控屏幕前忙碌。
这些工厂内部通常被划分为不同等级的洁净室，室温被严格控制在特定范围-3。半导体生产涉及400到600道工序，有些复杂产品甚至需要多次重复特定工序-3。
DRAM芯片的核心是1T1C结构，由一个晶体管加一个电容器组成。随着制程不断微缩，如何在极小面积上制造高深宽比的电容器成为关键技术挑战-5。
这需要采用高K介电材料及极其精密的ALD工艺来防止漏电，这直接关系到DRAM的良率和性能-5。
与传统NAND闪存制造不同，DRAM工厂的设备配置有着独特要求。虽然两者都使用12英寸晶圆，但DRAM产线需要更多高端浸没式光刻机甚至EUV设备，以应对更严格的图形微缩要求-5。
随着平面DRAM制程逼近物理极限，产业正积极转向立体化架构。三星、SK海力士、美光等主要厂商都在加紧布局3D DRAM技术-7。
SK海力士展示了5层堆叠原型，良率达到56.1%，并研究使用IGZO材料作为存储晶体管通道材料-7。
SK海力士首席技术官车善勇指出，当前技术平台在提高性能和容量方面面临越来越大困难-2。为此，公司计划在结构、材料和组件方面进行创新，应用4F² VG平台和3D DRAM技术-2。
4F² VG平台作为下一代存储技术，能够最大限度地减少DRAM单元面积，通过垂直栅极结构实现高集成度、高速和低功耗-2。
HBM市场正迎来爆发式增长，国际研究机构Yole预估，全球HBM市场规模将从2024年的170亿美元增长到2030年的980亿美元，年复合增长率高达33%-7。
合肥的芯片产业情况揭示了全国DRAM人才困境：行业级DRAM工程师在全国范围内本就稀缺，而合肥本地供给几乎为零-9。这类高端人才通常聚集在上海、苏州、深圳等一线芯片中心城市-9。
企业用人策略正从简单的“填补岗位”转向构建完整的人才生态-9。对人才的评价不再“单一技能优先”，而是“复合交付能力优先”-9。
长鑫科技组建了由4653名研发人员组成的核心团队，占员工总数超过30%-10。2022年至2025年上半年，公司累计研发投入达188.67亿元，占累计营收的33.11%-10。
中国一直是全球主要DRAM消费市场之一，但本土自给率一直偏低-10。长鑫科技选择了一条高难度路径，第一款产品直接切入主流DDR4标准，而非技术门槛更低的落后制程-10。
采用“跳代研发”策略，长鑫在2019年9月首次推出自主设计生产的8Gb DDR4产品，实现国产DRAM“从零到一”的突破-10。
到2025年年底，公司先后推出LPDDR5X和DDR5产品，LPDDR5X系列产品速率突破10667Mbps，较上一代提升66%-10。
长鑫科技已与阿里云、字节跳动、腾讯、联想、小米、传音等行业头部客户建立长期稳定的合作关系-10。这些头部客户的认可不仅验证了产品性能与可靠性，更为企业构建起稳定的市场基础-10。
美光的生产流程始于DRAM芯片的设计阶段，公司拥有世界一流的半导体设计团队-1。芯片制造完成后，每颗DRAM都需要经过全面的功能测试和性能验证，包括速度测试、功耗测试、温度耐受性测试等多个维度-1。
只有通过所有测试的芯片才能进入下一个生产环节，这种严格的筛选机制从源头上保证了最终产品的质量-1。
在模块装配阶段，经过测试合格的DRAM芯片被精确地焊接到PCB板上-1。这个过程需要高精度的自动化设备和经验丰富的技术人员协同配合-1。
生产线配备了先进的自动光学检测设备，能够实时监控装配过程中的每一个细节-1。
模块装配完成后，还会进行第二轮全面测试，不仅要验证单个芯片的性能，更要确保整个模块作为一个整体能够稳定可靠地工作-1。测试项目包括兼容性测试、稳定性测试、压力测试等，模拟各种实际使用场景下的工作状态-1。
三星工程师们正在离开，因为长时间工作、低工资和充满敌意的工作环境，他们中的许多人正在跳槽到包括美国公司在内的竞争对手那里-8。一名在三星工作14年的芯片设计工程师说：“照这样下去，我觉得我要死了。”-8
而在中国，一家DRAM工厂正面临自己的挑战——人才争夺战。随着全球芯片竞争进入白热化，谁能在这场技术和人才的较量中占得先机，谁就将定义下一代计算设备的性能边界。
网友“芯片小学生”问： 我对半导体行业很感兴趣，但没有相关背景，有机会进入DRAM工厂工作吗？
当然有机会！许多DRAM工厂和半导体企业都提供无经验者岗位。由于半导体领域技术进步极快，过去的常识可能很快过时，所以完全没有经验的新人有时反而能更快适应新技术-3。工厂通常会有详细的操作指导手册，即使是新手也能逐步学会操作尖端设备-3。
不过需要注意的是，半导体工厂的工作环境比较特殊。你需要在洁净室穿着无尘服作业，室内对灰尘、温度都有严格控制-3。个人清洁也很重要，通常禁止佩戴首饰，有些工厂甚至要求员工不能化妆进入车间-3。如果你是一个细心、有耐心的人，并且能够适应严格的工作环境，那么不妨尝试向这个领域发展。
网友“技术观察者”问： 目前中国DRAM技术与国际领先水平还有多大差距？国产替代进行到哪一步了？
从最新进展看，中国DRAM技术已经取得了显著进步。以长鑫科技为例，公司已完成从DDR4到LPDDR5X等主流DRAM产品的覆盖与迭代，最新产品性能达到国际先进水平-10。特别是LPDDR5X系列产品速率突破10667Mbps，DDR5产品速率高达8000Mbps-10。
长鑫采用IDM模式，覆盖设计、制造和封装全链条-10。截至2025年6月，公司拥有5589项专利，在2024年美国专利授权排名全球第42位，在所有上榜中国企业中排名第4-10。这些数据表明，中国DRAM产业已经从“从零到一”的突破阶段，进入与国际巨头同台竞技的新阶段-10。
当然，挑战仍然存在。比如在HBM等高附加值产品领域，国际巨头仍然占据主导地位。但中国企业的快速进步已经改变了全球DRAM产业的竞争格局。
网友“产业分析师”问： 未来几年DRAM行业会出现哪些新技术？这些技术会如何改变工厂的生产方式？
未来几年，3D DRAM、HBM和客制化存储将成为行业三大技术焦点-7。随着平面DRAM制程逼近物理极限，产业正积极转向立体化架构-7。这种转变将深刻改变工厂的生产方式。
3D DRAM技术意味着生产流程将从传统的光刻为主，转向更多依赖高深宽比蚀刻、薄膜沉积与晶圆键合-7。东京电子预估，键合设备市场规模将从今年的1000亿日元增至2030年的3000亿日元-7。
HBM制造则需要全新的C2W封装产线，攻克TSV和超薄晶圆研磨等工艺难题-5。这些变化不仅需要工厂更新设备，还需要技术人员掌握全新的技能组合。
客制化DRAM将成为推动端侧AI落地的关键-7。工厂需要更加灵活的生产体系，能够根据客户特定需求调整设计和生产流程。未来的DRAM工厂将不仅是标准化产品的生产基地，更是按需定制的技术解决方案提供者。
