记得那会儿我还在深圳一家硬件公司打拼，团队接到一个紧急项目——设计一款高速数据采集卡。原理图、布局、打样一切顺利，可到了调试阶段，问题来了：内存读写总是不稳定，数据时不时出错。
示波器一接上，我头皮发麻——那些信号波形就像是醉汉走路，歪歪扭扭的，过冲、下冲、振铃全齐活了。团队里老王眯着眼睛看了半天，嘟囔了一句：“这信号反射得跟打乒乓球似的，没完没了。”
那是我第一次真正意识到信号完整性不是教科书上的理论，而是能让人加班到秃顶的现实问题。后来才知道，这其实就是缺乏合适的dram termination导致的。

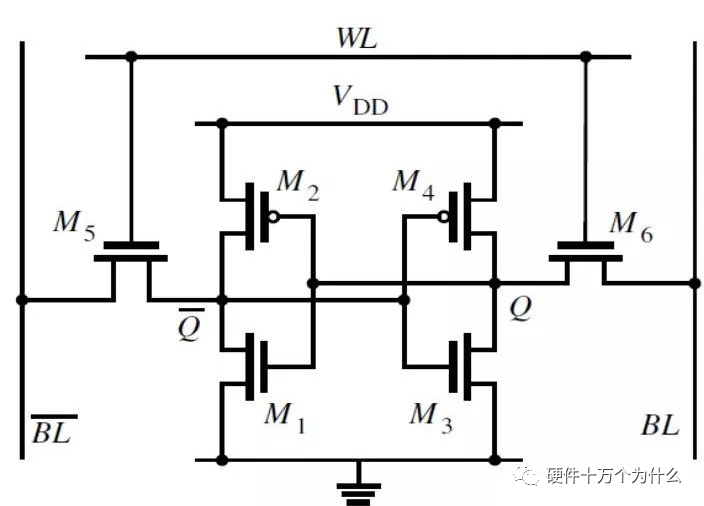

内存数据线本质上就是传输线，信号在上面跑的时候，如果终点不“吸收”这些能量，就会反弹回去-6。想象一下，你对着山谷大喊，声音碰到山壁又传回来，这就是回声。
电路里的信号也一样，当它到达内存芯片引脚时，如果阻抗不匹配，一部分信号就会反射回去，和后面来的信号撞在一起，波形就乱套了-6。
传统做法是在主板上加一堆终端电阻，每个数据线配一个，把信号能量引导到地或电源去-1。但这种方法麻烦得很，尤其是那些双向信号线，读和写时对电阻位置要求不同，很难两全其美-10。
这时候就该ODT（片上终止） 技术出场了！从DDR2开始，内存芯片自己就带了终止电阻，不用在主板上折腾那一大堆外置电阻了-10。
这个设计聪明得很——写数据时，内存是接收端，就打开内部终止电阻；读数据时，内存变成发送端，就关掉电阻-10。一切由内存控制器通过ODT引脚控制，省事多了。
而且这些内部电阻的阻值还能通过配置寄存器调整，有75欧姆、150欧姆、50欧姆等选项-10。这种灵活性让硬件工程师少掉不少头发，至少PCB板上能省出宝贵空间。
早期的终止方案有个毛病——不管用不用，电阻都一直通着电，白白消耗功率-1。这就好比家里空调整天开着，人不在家也照转，多浪费啊！
后来就有了动态终止，只在需要时才启用终止电阻-1。DDR2及以后的内存都采用了这种设计，通过芯片选择信号或其他控制信号来开关终止功能-1。
这种智能开关不仅省电，还能减少信号削弱，不需要那么强的输出缓冲驱动能力，整体上更高效-1。我常跟团队里新人说，好的设计得像精明管家，该花的花，该省的省。
单端终结虽好，但还有个问题——对电源噪声比较敏感。这时候差分终结就显出了优势-3。
差分终结不是以电源或地为参考，而是两个信号相互作参考，抗干扰能力更强-3。它通过一对开关把终端电阻连接在两个差分信号引脚之间，需要时才接通-3。
这种设计特别适合用在数据选通（DQS）等对时序要求严格的信号上-3。我调试过的一个项目中，改用差分终结后，信号眼图明显干净多了，时间余量也增加了。
不同代的内存，终止方法也不尽相同。比如DDR3和DDR4的CKE信号，在独立内存器件中需要在拓扑末端通过电阻终止到VTT，但如果是DIMM模组，就不需要额外终止了-2。
实际设计中，工程师们还得考虑多负载情况下的终止策略。串联终止在单负载时效果不错，但在多负载情况下就不太给力了；而并联终止则能更好地处理多负载场景，前提是分支要足够短-6。
搞硬件的都知道，没有万能解决方案，只有最适合当前需求的选择。终端电阻放哪里？用哪种类型？阻值多大？这些都是需要权衡的。
比如，终端电阻可以放在芯片封装上或紧邻I/O引脚，这样能最大程度减少信号反射-1。但也要考虑实际布局是否允许，散热会不会受影响。
有时候还得处理电压不对称的情况——信号高电平和低电平的摆幅不一致。这时可以用虚拟终止电压，在参考电压基础上适当调整，补偿这种不对称性-1。
示波器屏幕上，工程师调整了ODT参数后，原本扭曲的波形逐渐稳定下来，眼图张开得像一只苏醒的猫头鹰。他靠在椅背上长舒一口气，窗外天色已经微亮。
实验室的咖啡机传来完成的提示音，这位硬件工程师端着杯子看向窗外逐渐苏醒的城市，低声自语：“信号完整性从来不是魔法，只是物理规律的必然结果。” 主板上的内存芯片安静运行，内部的终止电路正默默吸收着每一次信号反弹，保证数据洪流平稳有序。
> 网友“电路小萌新”问：ODT技术这么好，为什么早期内存不用呢？
嘿，这个问题问得好！其实任何技术都有个发展过程嘛。早期内存速度没那么快，信号完整性问题不那么突出，在主板上加几个电阻就能解决。
但随着频率越来越高，信号上升时间越来越短，反射问题就越来越严重。而且外置电阻多了，占PCB面积不说，布局布线也麻烦——特别是那些双向信号线，读写时对终止位置要求不同，很难两全其美-10。
把终止电阻做到芯片里面去，这需要半导体工艺的支持，早期技术可能还做不到那么精细。另外，ODT需要内存控制器和内存芯片协同工作，有一套控制协议，这也是逐步发展起来的-10。
现在回头看，技术发展就是这样，需求推动创新，创新又催生新需求。ODT不仅节省空间，还能通过寄存器灵活调节阻值，适应不同应用场景，这优势是外置电阻比不了的-10。
> 网友“信号完整性纠结者”问：如果信号已经在反射了，除了加终端电阻，还有其他办法吗？
哎呀，这确实是实际工作中常遇到的问题！除了终端电阻，还真有其他招数，不过各有各的适用场景和局限。
一种方法是调整驱动器的上升/下降时间，让信号变化慢一点，反射影响就小一些。但这会降低数据率，有点“因噎废食”的感觉-5。
也可以试试串联电阻终止，在驱动器附近串个电阻，让源端阻抗和传输线匹配。不过这种方法对电阻值很敏感，温度一变，效果就可能打折扣-5。
还有RC终止，就是电阻电容并联接在终端。这方法不消耗直流功率，但电容值取决于信号上升时间，不同驱动器可能需要不同电容，维护起来麻烦-5。
其实最根本的还是做好阻抗控制——从驱动器到接收器，整个路径保持阻抗连续，减少不连续点。但这在实际PCB设计中很难完全做到，总有连接器、过孔、分支这些不得不有的“障碍物”-6。
所以嘛，终端电阻还是最常用、最直接的方法，特别是片上终止，既有效又省事。当然，具体用哪种，还得看实际场景、成本考虑和性能要求。
> 网友“硬件老鸟”问：对于高速内存设计，除了终止技术，还有哪些信号完整性要点要注意？
老司机问到位了！终止技术很重要，但它只是信号完整性拼图的一部分。高速内存设计，那真是一门大学问。
首先是时序，尤其是时钟信号。时钟线上有反射，可能导致错采样或时序偏移-5。有时候还得用差分时钟，抗干扰能力更强。
电源完整性也不能忽视——内存芯片对电源噪声敏感得很。设计不好，即使信号终止做得再漂亮，也可能因为电源噪声而出错。需要足够的去耦电容，布局还得合理。
串扰是另一个大敌——线挨得太近，信号互相干扰。得做好间距控制，必要时用地线隔离。对于DDR内存，数据线和选通线要成组布线，长度匹配也要做好。
拓扑结构也很关键。多点连接时，分支要尽量短，否则分支点就会产生反射-6。有时候得用Fly-by拓扑，让信号沿一条路径顺序经过各个内存芯片。
仿真分析不能少。在打样前用仿真工具跑一遍，看看信号质量、时序余量怎么样，提前发现问题。毕竟打样要钱，更要时间啊。
说到底，高速设计是个系统工程，终止技术、时序、电源、布局、拓扑，样样都得考虑到。哪块短板都可能让整个系统掉链子。
