嘿，哥几个，今天咱聊点硬核的。搞硬件、玩超频的兄弟可能都遇过这么个邪门事儿：明明参数调得挺稳，散热也到位了，可这机器跑着跑着就蓝屏、死机，或者游戏关键时刻卡那么一下。你琢磨来琢磨去，可能压根没想到，问题出在内存的“供电”上——对，就是那个常被忽略的DRAM电源完整性测试。

咱可以把内存条想象成一个胃口挑剔的运动员。比赛时（比如高频读写），它需要瞬间爆发出巨大能量，这能量就得靠电源系统稳定供给。可供电这事儿吧，它不是拧开水龙头就哗哗流那么简单。主板上的电路有电阻、电感，电流跑起来会有波动，就像水管里的水压忽高忽低。这种波动，行话叫“噪声”或“纹波”。一旦噪声太大，电压跌到门槛以下，内存里的数据就可能读错写乱，直接表现就是系统不稳。所以啊，DRAM电源完整性测试的核心，就是揪出这些供电里的“毛刺”和“塌陷”，看看电源在内存最拼命干活的时候，能不能扛住压力、供给稳定。

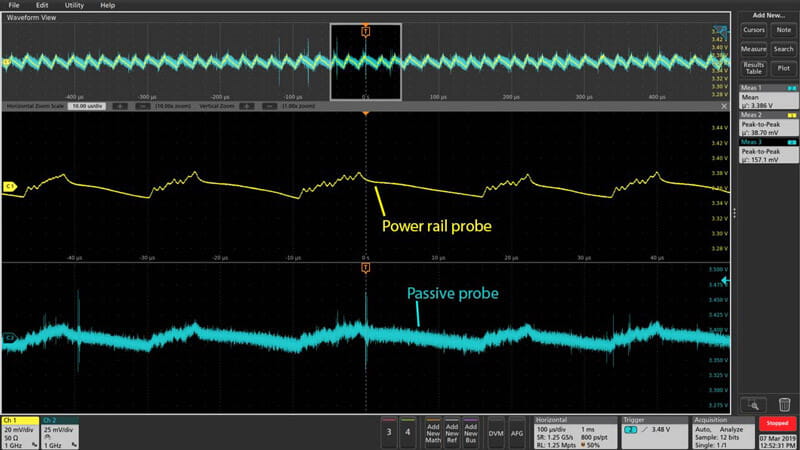

你可能会说，我用的是高端主板和电源，这还有问题？哎，还真别太放心。现在的DDR5内存，那速度飙得跟高铁似的，电压却越来越低（像VDD、VPP这些）。电压低，对波动的容忍度就更“娇气”——好比原来水位高，晃荡一下没事；现在水位本身就浅，随便一个浪花就可能见底（电压跌落）。测试这玩意儿，可不是拿个万用表量量平均电压就完事的。它得用高速示波器，配上专门的探头，去捕捉那些纳秒级、毫伏级的瞬间波动。这就像用高速摄像机去拍子弹飞行，普通手段根本抓不到要害瞬间。

而且这里头门道多着呢。比如说“同步开关噪声”，当内存里成千上万个晶体管同时开关，电流需求瞬间变化，会引起电源网络的谐振和反弹。还有多通道内存同时工作时的相互干扰……这些都得在DRAM电源完整性测试里仔细排查。没做好这步，就像给跑车装了不匹配的燃油泵，平时慢开没事，一上赛道全力冲刺，立马供不上油歇菜。你的游戏闪退、渲染崩溃，根子可能就在这儿。

所以啊，这事儿马虎不得。它是个系统工程，从PCB的电源平面设计、去耦电容的布局与选型，到实际加载各种苛刻负载模式下的波形验证，每一步都得抠细节。厂商得认真做，咱玩家，尤其是那些爱折腾超频、搭建高性能工作站的，心里也得有这根弦。毕竟，稳定性才是爽快体验的基石，谁也不想自己的数据在“电压钢丝”上跳舞，对吧？

网友互动问答

1. 网友“硬核装机佬”问：大佬，如果我想自己简单评估一下内存供电稳不稳，有没有什么平民级的工具或方法？总不能为这个买台高端示波器吧。

嘿，兄弟，你这问题特别实在！确实，专业级的测试设备动辄几十万，不是咱个人玩家能折腾的。不过，咱可以借助一些“曲线救国”的软件工具和观察法来间接评估。首先，你可以用像HWiNFO64、AIDA64这类监控软件，长时间高负载运行内存测试（比如RunMemTestPro或AIDA64的内存压力测试），同时密切关注“+5V”、“+12V”特别是主板传感器里显示的“内存电压”数值。虽然软件读数有延迟和精度限制，但如果电压值在负载下出现大幅跳动（远超±3%），那可能就是个危险信号。可以进BIOS，适当小幅提升一点内存电压（比如从1.35V提到1.38V），如果之前不稳定的情况有明显改善，那很可能就是电源完整性存在临界问题，提高电压等于增加了噪声容限。最“土”但有效的一招，是听和摸：在内存高负载时，贴近主板内存槽附近，听有没有高频的滋滋电流声（电感啸叫）；或者小心触摸内存供电模块的MOS管和电感（注意安全！），如果温度异常烫手，也可能说明供电电路压力很大、效率不高。当然，这些方法都是辅助判断，真要精准定位，还是得靠专业设备。但对于日常排查和超频摸索，这些技巧够用了！

2. 网友“迷茫的小白”问：看了文章有点慌，是不是意味着我选主板和内存要特别看某个参数？厂商好像都不宣传这个测试啊。

别慌别慌，咱买东西不就是为了不闹心嘛！你说到点子上了，电源完整性测试这种底层指标，厂商确实很少直接拿来当卖点宣传，因为它更像一个“基本功”。那咱小白怎么选呢？可以看这几方面：首先，看主板品牌和系列的中高端产品。一线大厂在中高端主板上，对内存供电电路的设计会更下本钱，比如采用多相供电、使用高品质的电感与固态电容、PCB采用更多层的设计以提供更纯净的电源层。这些都能直接提升电源完整性。关注主板官网或评测中关于“内存兼容性列表（QVL）”和“超频支持”的部分。如果一款主板能稳定支持很高频率的内存，并且QVL列表很长，这间接说明其内存供电和信号设计是过关的。看口碑。多逛逛硬件论坛，看看老玩家们对某款主板“内存超频潜力”和“稳定性”的评价，群众的眼睛是雪亮的，长期使用的反馈最能说明问题。对于内存条本身，选择有信誉的品牌，它们也会对产品进行严格的兼容性和压力测试。记住，堆料不一定百分百好，但靠谱品牌的成熟中端以上产品，翻车概率会小很多。

3. 网友“未来科技控”问：随着DDR5普及和未来更高速内存的发展，电源完整性测试会面临哪些新挑战？技术又会往哪个方向进化？

这位朋友眼光很前瞻！问题提得特别专业。未来的挑战确实是越来越大。首当其冲就是“速度更高，电压更低”。速度提升意味着数据切换更快，电流需求的变化率（di/dt）更陡峭，产生的噪声频谱更宽；电压更低则让噪声容限进一步缩水，测试仪器需要测量更微小的电压波动（可能要到毫伏甚至微伏级）。是“集成度更高”。像在封装内堆叠的HBM类内存，供电和信号更加复杂，测试点的物理接入都变得极其困难，可能需要依赖更先进的非侵入式探测或仿真技术。为了应对这些，技术进化大概会走这几个方向：一是测试设备本身得升级，示波器要有更高的采样率和更低的底噪，探头要更精密、寄生效应更小。二是仿真与测试会更紧密结合。在设计阶段，就用更强大的电磁仿真软件预测电源噪声，提前优化，减少后期实测反复。三是测试方法会更“智能化”和“场景化”，比如模拟极端复杂的数据负载模式，而不仅仅是简单的满负载测试，以覆盖真实应用中的“最坏情况”。这条路就是道高一尺魔高一丈的博弈，但追求稳定可靠的目标永远不会变。
