在拉斯维加斯CES 2026的展台上，一块指甲盖大小的芯片堆叠了321层存储单元，正重新定义着全球数据存储的密度极限。
三星展示的400多层V10 NAND技术验证虽已完成，但量产之路并不顺利，原定今年年底的量产计划已经推迟-5。
铠侠与西部数据联合推出的332层3D闪存，将位密度提高了59%-5。而长江存储从2018年开始应用的Xtacking混合键合技术，让这家中国公司在工艺成熟度上领跑了一段时间-5。

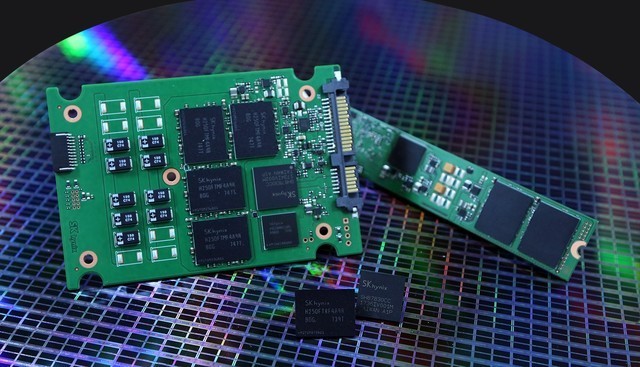

2026年CES展会上，SK海力士正式展示了321层2Tb QLC产品，专为满足AI数据中心对超高容量企业级固态硬盘的需求而打造-3。
这块芯片具有当前业界最高水平的集成度，相较上一代QLC产品，在性能与能效方面均实现大幅提升-3。
这一突破性产品的背后，是海力士在3D NAND领域的长期积累。事实上，早在2024年，该公司已推出238层NAND产品-8。
海力士321层NAND之所以能实现性能飞跃，关键在于其将Plane从4个增加到6个的创新设计-5。
这一改变使数据传输速度提升了100%，写入性能提高了56%-5。存储单元被构建在垂直堆叠的字线上，每个3D NAND存储单元都类似于一个微小的圆柱形结构-8。
随着AI大模型参数规模不断扩大，对存储产品的容量和速度提出了前所未有的要求。
海力士的321层3D NAND闪存正是针对这一市场需求而设计，它通过优化垂直单元效率（VCE），在增加层数的同时保持了高生产效率-8。
海力士做出了一个颠覆性决定：在300层NAND节点提前导入混合键合技术，这比业界预期提前了一代-5。
混合键合技术将存储单元晶圆和外围电路晶圆分别制造，然后通过纳米级精度的对准和键合将它们结合在一起-5。
传统PUC架构中，外围电路被构建在晶圆最底部，必须承受整个堆叠制程的高温考验，导致晶体管性能退化和可靠性问题-5。混合键合使外围电路不再需要承受高温工艺，可以使用最适合的制程技术进行优化-5。
海力士的加速追赶源于市场竞争压力。面对三星400多层V10 NAND的技术冲刺和铠侠CBA架构的量产成功，公司不得不加快技术升级步伐-5。
实现321层堆叠面临巨大工艺挑战。随着堆叠层数增加，需要钻出数十亿个深度达10微米的通道孔，且孔径近乎垂直-2。
在深度为10微米、直径为100纳米的孔中，允许的轮廓偏差仅为10纳米，这小于0.1%的轮廓偏差-2。当层数突破300层后，蚀刻深度需要不断增加，对于未来超过400层的芯片，每层存储器通道孔的蚀刻深度至少需要8微米-2。
低温蚀刻技术成为解决方案，通过保持晶圆低温，高能氟离子和氧离子能够有效地去除氧化氮化物层及其相关杂质-2。
Lam Research已经在用于3D NAND应用的生产晶圆厂中安装了1000个低温蚀刻腔-2。
全球NAND市场正经历技术路线分化。三星选择在追求超高层堆叠的同时大规模导入混合键合，其400多层V10 NAND采用双串堆叠架构-5。
这种激进策略带来了工艺挑战。V10 NAND需要在零下60℃至70℃的超低温环境下进行蚀刻，而传统工艺的温度仅为零下20℃至30℃-5。
铠侠则选择了更加稳健的工程路线。其CBA架构于2023年开始应用于218层的第八代BiCS 3D NAND，经过充分工艺验证后，再推进到332层的第十代产品-5。
对于海力士而言，321层3D NAND的量产只是一个新起点。公司计划明年通过V10测试线完成研发，并于后年年初开始全面量产-5。
AI大模型的崛起成为NAND技术升级的根本推动力。企业级SSD需求爆发式增长，不同于消费级市场，企业级应用对NAND的要求更加苛刻-5。
海力士今年上半年还在囤积NAND库存，但下半年由于企业级SSD需求激增，工厂已接近满负荷运转-5。
为应对AI推理规模扩大、大型语言模型发展导致的存储容量不足问题，海力士提出了“AIN Family”产品组合概念-6。
包括专为性能优化的AIN P、为带宽优化的AIN B以及为容量优化的AIN D，全面满足AI时代多样化存储需求-6。
海力士321层3D NAND的Plane从4个增加到6个，这一设计将数据传输速度提升了整整一倍-5。
随着堆叠层数向400层以上迈进，通道孔的蚀刻深度需要达到至少8微米，在直径100纳米的孔中允许的轮廓偏差不能超过10纳米-2。
全球数据存储需求每12到18个月就会推动新一代3D NAND闪存的诞生，每一代新产品都能带来50%更快的读写速度、40%更高的位密度-2。这场存储芯片的“层数战争”背后，是AI时代对数据处理能力的无限渴望。
网友提问与回答网友“芯片观察者”提问：海力士321层3D NAND相比竞争对手有哪些具体优势？普通消费者什么时候能用上相关产品？
回答：海力士321层3D NAND有几个明显优势。它的存储密度达到了2Tb QLC规格，这是目前业界最高水平的集成度之一-3。与上一代产品相比，性能与能效都有大幅提升，特别适合AI数据中心这种对低功耗要求严格的环境-3。
最值得一提的是，这款产品将Plane从4个增加到6个，使得数据传输速度提升100%，写入性能提升56%-5。这种设计创新让它在处理大规模AI工作负载时表现更加出色。
关于普通消费者何时能用上的问题，需要分几个层面来看。企业级市场会最先受益，搭载这款闪存的企业级SSD预计会在2026年内逐步上市，主要面向数据中心和AI服务器-3。
消费级产品的普及通常会晚一代到两代技术，因为厂商需要时间将新技术下放到成本更敏感的市场。不过消费者可能会在2027年左右看到基于类似技术的消费级SSD，提供更高的容量和更快的速度。
海力士在CES 2026展示的不仅仅是321层NAND本身，而是一整套面向AI的存储解决方案-3。这意味着相关技术会首先在高端产品线上应用，然后逐步渗透到主流市场。
网友“科技好奇猫”提问：混合键合技术到底是什么？为什么它对未来NAND发展这么重要？
回答：混合键合技术确实是未来NAND发展的关键，我打个比方你就明白了：它就像是把存储单元的“公寓楼”和外围电路的“管理办公室”分开建造，然后用超高精度的方式将它们完美连接在一起-5。
传统方法是把办公室建在公寓楼最底层，随着楼层越建越高（层数增加），办公室的设备要承受整个建造过程的高温，容易出故障-5。而混合键合让两者分开施工，各自都能在最佳条件下建造，最后再精准对接。
这项技术如此重要，主要是因为它解决了NAND层数增加带来的根本问题。当堆叠超过300层时，传统架构遇到瓶颈，外围电路长时间暴露在高温中，导致晶体管性能下降、良率恶化-5。混合键合让外围电路避开高温工艺，可以使用更先进的制程专门优化。
另一个关键是提升生产效率。存储单元和外围电路可以并行制造，缩短生产周期-5。不同晶圆上的数百个芯片必须在纳米级精度上精确重叠并键合，这需要极高的设备精度和工艺控制能力-5。
海力士原本计划在400层之后才引入混合键合，但竞争压力使他们决定提前到300层节点就采用-5。这也反映出该技术在行业中的战略地位。
网友“数据存储爱好者”提问：海力士的NAND技术路线图是怎样的？未来几年我们还能看到什么突破？
回答：从海力士公布的技术蓝图来看，未来几年NAND领域将有一些令人兴奋的突破。根据公司2026-2031年的规划，在2026至2028年，他们将实现PCIe Gen6企业级与客户端固态硬盘的量产，并推出UFS 6.0存储技术-7。
更值得期待的是，面向2029至2031年，海力士计划推出超过400层堆叠的NAND闪存，同时推进PCIe Gen7固态硬盘和UFS 6.0的应用落地-7。这意味着堆叠层数将在目前321层的基础上再增加25%以上。
海力士还特别针对AI应用开发了“AIN Family”产品系列，包括三个方向：AIN P（性能优化）、AIN B（带宽优化）和AIN D（容量优化）-6。AIN B采用了名为HBF的技术，实际上是将NAND闪存像HBM那样堆叠起来，大幅提升带宽-6。
还有一个重要趋势是定制化解决方案。随着AI市场竞争焦点从单纯追求性能转向推理效率提升与成本优化，海力士计划将原来由GPU承担的部分运算与控制功能集成至存储产品内部-3。
未来我们可能会看到更多存储与计算融合的产品，比如支持存内计算的CMM-Ax、数据感知型存储CSD等-3。这些创新将使存储设备不再只是被动保存数据的地方，而能主动参与数据处理。
