电脑突然蓝屏，一堆英文代码吓得老王赶紧断电重启，他并不知道，这次故障的元凶，是内存条里一个叫电容的小元件电荷悄悄漏光了。
周末帮朋友老李修电脑，他抱怨新买的游戏本老是莫名其妙卡顿、偶尔还蓝屏。我拆开后盖，两根内存条安静地插在主板上。就是它们了——电脑的临时记忆仓库，学名叫DRAM。我指着内存条跟他讲，这里面每一个比特数据的生死，都系于一个比头发丝还细的电容和它那“存不住电”的脾气，这就是最核心的DRAM机理-1。
DRAM，中文大名“动态随机存取存储器”，你电脑里所有的程序运行时，都在这片小天地里临时安家-5。

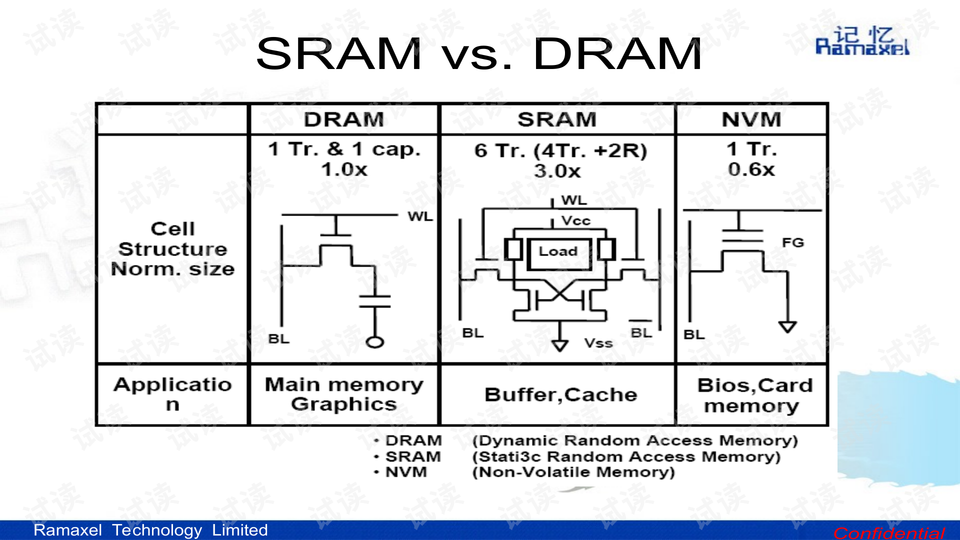

它的设计理念简单到不可思议：一个微型电容（C）配一个控制开关的晶体管（T），这就是著名的1T1C结构-1。
电容有电，代表数据“1”；电容没电，代表“0”-5。
问题就出在这个“动态”上。电容太小了，存的那点电荷，就算你不去读它，它自己也会通过晶体管微小的漏电流慢慢跑掉-1。就跟竹篮子打水似的，边存边漏。
这决定了DRAM最底层的宿命：想要数据不丢，就必须像个操心的保姆，定期（通常是每64毫秒内）把整个芯片的所有行数据读取一遍，再原样写回去，这个操作就叫“刷新”-2-3。
老李电脑的卡顿，很可能就是刷新操作和正常读写请求撞了车，系统不得不“等一等”导致的-3。
当CPU需要从内存里取数据时，一场精密的操作就启动了。这个过程深刻体现了DRAM机理的另一个特点。
首先，内存控制器会把地址拆成“行”和“列”两次发送-7。激活某一行（字线）时，这一整行上所有电容的状态，都会连接到各自的位线上-1。
关键来了：电容需要通过分享电荷来告诉外界自己是“1”还是“0”。这一分享，电容里原本的电荷状态就被彻底改变了——是1的放掉了电，是0的反面充上了电-1。
这叫 “破坏性读出” -2。所以，每次读数据，本质上都是一次“破坏”。DRAM芯片里都集成了灵敏的读出放大器。
它不仅能快速感知位线上微弱的电压变化，判断出原数据，还必须立刻、马上把判断出的数据重新写回电容里，完成一次“重建”-1。读一次，就得紧接着写一次，这个附加动作拖慢了它的速度。
理解了单个细胞的运作，再看看它们是如何组织成“器官”的。为了在有限的芯片面积和引脚数量下实现海量存储，DRAM采用了地址复用技术。
它把完整的地址分两次（行地址和列地址）传给芯片，这样地址引脚的数量就能减半，芯片体积可以做得更小，成本也更低-4。
微观的1T1C单元先组成庞大的二维阵列（行×列），这个阵列构成一个Bank（逻辑库）-1。多个Bank组成一个芯片，多个芯片并行工作（比如8个8比特的芯片组成一个64比特的位宽）构成一个Rank（秩）-2。
一个或多个Rank被集成到绿色的PCB板上，加上金手指，就成了我们手里能插拔的内存条（DIMM）-2。主板上不同的内存通道，则像高速公路，连接着CPU和这些内存条-2。
为啥老内存条叫DDR3、DDR4，还一代比一代快？这其实是人类和DRAM物理局限博弈的成果。
最早的SDRAM（同步DRAM）只在时钟信号的上升沿传输数据-9。后来工程师想了个妙招，让它在时钟的上升沿和下降沿都传输数据，这样频率不变，数据传输率却翻倍了。
这就是DDR（双倍数据速率）的由来-9。从DDR到DDR5，主要是通过提升核心频率、改进电源管理和增加预取位数等技术，在物理极限内拼命压榨传输带宽-2。
但无论外部跑得多快，其内核的DRAM机理——基于电容充放电、需要刷新、破坏性读出——这些根本特性没有变-6。这就好比给一座老房子不断装修外墙、拓宽马路，但房子的砖瓦结构还是原来的。
文章结尾处，我放下了手里的螺丝刀。看着老李似懂非懂但充满兴趣的眼神，我知道这次蓝屏没白死机。理解DRAM机理，不仅是知道内存为什么会坏，更是理解了我们手中这个信息时代的基石，是如何在“脆弱”的物理限制下，靠着人类精巧的设计，支撑起波澜壮阔的数字世界-6。
知乎网友@数字探险家：“文章说DRAM要不停刷新，那岂不是非常耗电？这对手机续航影响大吗？”
这是个非常好的问题！影响确实存在，但现代技术已将其优化到可接受的范围。DRAM刷新是手机等移动设备待机功耗的重要组成部分-2。工程师们想了很多办法：比如采用“温度感知刷新”，天热漏电快就多刷几次，天冷就少刷几次；还有“部分阵列自刷新”，只让一小部分必要的数据保持刷新，让其他区域深度睡眠。最新的LPDDR5标准还引入了更多节电状态。所以，虽然DRAM机理决定了它天生“爱耗电”，但通过系统级的精细管理，我们已经能在性能和续航间找到绝佳的平衡点-9。
贴吧吧友@图吧垃圾佬：“总听大佬说‘超内存’，超的到底是啥？会不会加剧电容漏电导致不稳？”
兄弟，你问到DIY的精髓了！“超内存”主要是超频率和压时序。频率就是DDR的那个数据传输率；时序可以理解为内存内部操作的“延迟时间”-9。超频时加的那点电压，主要是为了让晶体管开关更迅速、信号更强，确实可能略微增加漏电，但这通常不是稳定性的首要杀手。不稳的主要原因，是高频下信号波形容易畸变，时序太紧导致操作没完成就进行下一步。电容本身的刷新机制和漏电，在合格硬件和适度超频下，有内存控制器和主板BIOS兜底管理-3。所以，只要散热做好，电压别太夸张，超频是在安全边际内挖掘潜力，不必过分担心漏电加速。
科技论坛小白@好奇宝宝：“未来的技术会取代DRAM吗？比如那个很火的3D XPoint？”
这是一个关乎计算机体系结构未来的深刻问题。目前看，DRAM在可预见的未来仍不可替代。像3D XPoint这样的新型非易失性存储器，速度接近内存，断电数据还不丢，听起来很美-9。但它和DRAM是不同的赛道。它的“存”的机理完全不同，速度（尤其是写入速度）和延迟目前还无法与顶级DRAM匹敌，成本也高得多-9。未来的趋势更可能是 “共存与融合” ，而不是谁取代谁。比如，用新型存储器作为大容量、持久化的内存扩展，与传统的DRAM组成混合内存系统，让DRAM继续专注它最擅长的超高速缓存角色。DRAM机理简单、成本低廉、工艺成熟，这些巨大优势让其地位依然稳固-6。
