哎呦喂，不知道大家有没有感觉，这几年AI发展得那叫一个快，但好像也快到瓶颈了？什么大模型训练动不动就要几个月，烧掉的钱够买好几栋楼。很多人把锅甩给GPU算力不够，但真相可能有点出乎意料——很多时候，拖后腿的不是“算得慢”，而是“数据搬得慢”！这就是业内常说的“内存墙”-6。就在这个节骨眼上，一项听起来有点专业的技术，正悄悄成为打破僵局的关键，它就是HBM DRAM技术，你可以把它理解成为AI芯片量身定做的“超级数据高速公路”。
咱们先唠唠这“堵车”是咋回事。你想啊，现在的AI模型，参数动不动就几千亿、上万亿，每一次训练迭代，GPU都要从内存里反复调取海量的数据。传统的DDR内存，就像一条老旧的双车道公路，而AI芯片好比是性能爆表的超级跑车。跑车再快，路上堵得水泄不通，也根本飙不起来啊！数据供不上，GPU再强大的算力也得干等着，这效率能高吗？-3

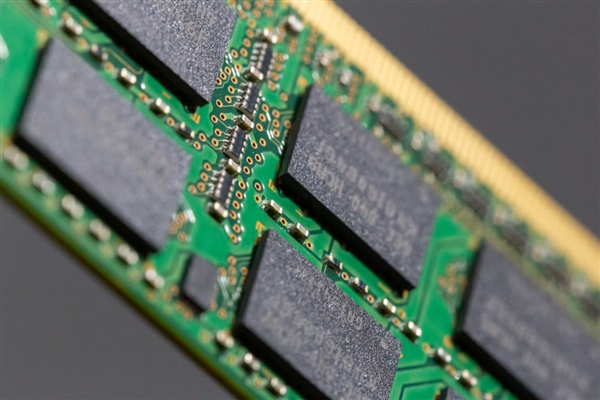

这时候，HBM DRAM技术的设计思路就显得特别“聪明”。它不走寻常路，不像传统内存那样把芯片平铺在电路板上，而是像盖高楼一样，把多个DRAM芯片（就是内存颗粒）垂直堆叠起来-1。这种3D堆叠的玩法，第一个好处就是“省地儿”，在指甲盖大小的面积里能塞进惊人数量的存储单元。
但这还不是最绝的。连接这些“楼层”的，是一种叫TSV（硅通孔）的黑科技，你可以想象成在大楼里安装了无数部高速直达电梯-1-9。数据不用再绕远路，直接垂直上下，距离短了，速度自然飞快。这栋“内存高楼”和旁边的“GPU大厦”（或CPU）之间，也不是用普通的电线连接，而是通过一个叫“硅中介层”的超精密硅片直接内部对接-1。这一整套组合拳下来，结果就是带宽（可以理解为数据路的宽度和车速）实现了飞跃。目前最新的HBM3E，一个堆栈的带宽就能跑到1.2TB/s，是传统方案的数倍甚至更高，而且功耗还能降低一大截-1。这下，“超级跑车”终于能在“双向十六车道”的高速公路上尽情驰骋了。
HBM DRAM技术可不是一夜之间冒出来的。它最早在2013年左右实现量产，最初是为了给高端游戏显卡提供更强的性能-1。你猜怎么着？真正让它“封神”的，正是后来席卷全球的AI浪潮。2016年，英伟达在Tesla P100计算卡里用上HBM2，让科学家们训练神经网络的速度上了个大台阶-1。从此，HBM就和顶级AI芯片（比如英伟达的H100、AMD的MI300）牢牢绑定，成为了标配-5。
现在的竞争已经白热化。行业巨头SK海力士在2025年9月就宣布，已经率先完成了下一代HBM4的研发，带宽直奔2TB/s而去-2-10。这技术迭代的速度，简直比手机更新换代还快。而且，未来的路线图更加激动人心。根据研究机构的展望，HBM5可能会在内存堆栈里集成一些简单的计算单元，实现“近存计算”，让一些数据在原地就能被处理，进一步减少搬运的消耗-7。再往后看的HBM6、HBM7，甚至可能把闪存（容量更大但速度稍慢）和DRAM（速度极快）通过更先进的方式融合在一起，打造出一个既能装得多、又能取得快的终极内存系统-7。
不过啊，天下没有免费的午餐。这么牛的技术，门槛不是一般的高。它需要极其复杂的3D堆叠工艺、先进的封装技术（比如台积电的CoWoS），目前全球能大规模生产的厂家屈指可数-1-5。这也导致了它的价格非常昂贵，而且供应优先满足英伟达、谷歌这些巨头，让很多想入场的玩家望而却步-5。
看到这，你可能觉得HBM离我们普通人很远，都是云上巨头们玩的游戏。但技术的浪潮总会慢慢扩散。除了驱动数据中心里训练ChatGPT这样的巨无霸模型，HBM DRAM技术正在寻找新的用武之地。
比如，未来的自动驾驶汽车。要达到高级别的自动驾驶，汽车需要实时处理海量的传感器数据（摄像头、激光雷达等），并进行复杂的AI推理决策。这对内存带宽提出了苛刻的要求。有分析就预测，像HBM4这样的高性能内存，可能会在2027年之后逐步应用于自动驾驶系统-4-8。
再比如，一些高端的边缘计算设备、甚至未来的AI个人电脑。当AI应用真正普及到我们身边每一个设备时，对本地高效能处理的需求就会爆发。虽然目前因为成本原因，HBM还没法进入普通PC，但相关的技术探索（比如通过CXL协议扩展内存）已经在进行中-5-8。可以想象，也许几年后，我们手里的某些设备，也会用上今天看来如同“核弹”般的技术。
1. 网友“好奇的极客”提问：老听人说HBM，那有没有和它竞争的其他技术路线呢？比如那个HBF又是什么鬼？
答：这位朋友问得非常到点子上！AI内存这片战场确实不是HBM一家独舞。你提到的HBF（高带宽闪存）就是一个非常有意思的“差异化竞争者”。简单来说，你可以把它俩理解为解决不同痛点的“专才”。
HBM的核心任务是“算得快”，它不惜成本，追求极致的带宽和能效，确保AI芯片的算力百分百发挥，主要服务于训练和实时推理-5。而HBF的侧重点则是“装得多”。它基于我们更熟悉的NAND闪存（类似SSD硬盘里的芯片）进行改造，目标是在提供可观带宽的同时，实现单位成本下的容量极大化-5。有资料显示，HBF的容量潜力可以是HBM的十倍以上-5。这适合什么呢？适合那些需要加载超大规模模型参数，但对每秒钟计算次数要求不是极端苛刻的场景，或者是作为海量数据的缓存池。
所以，它们不完全是你死我活的竞争，更像是“黄金搭档”的分工。未来一种可能的架构是：HBM作为“前线高速缓存”，存放最活跃的数据；HBF或通过CXL协议连接的大容量内存池作为“后方仓库”，存放完整的模型和海量数据集，按需调度-5-7。像“存内计算”（PIM）这样的技术，试图把计算单元直接放进内存里，从根本上消除数据搬运，也是一个重要的前沿方向-6-8。技术路线是多元的，最终目的都是合力推倒那堵讨厌的“内存墙”。
2. 网友“担忧的国产派”提问：听起来HBM这么重要，但市场都被三星、SK海力士占了，我们国内在这方面有突破吗？会不会被“卡脖子”？
答：您的担忧非常现实，这确实是当前中国半导体产业必须直面的一大挑战。目前全球HBM市场高度集中，SK海力士和三星两家就占据了超过90%的份额，形成了很强的技术和生态壁垒-5。
直接的HBM产品，国内厂商确实还处在急起直追的研发阶段，面临从TSV工艺、先进封装到良率控制等一系列极高门槛-5。但是，这并不意味着我们无所作为。国内存储产业的龙头，比如长鑫存储，正在采取一种“夯实基础、侧翼突破”的明智策略。
他们一方面大力投入更广泛市场急需的先进内存技术，比如已经实现了LPDDR5X的量产，这东西是高端智能手机、AI平板等移动设备的“性能担当”，同样关乎端侧AI的体验-3。另一方面，他们也在布局未来，例如研发更超薄的内存芯片、探索名为HiTPoP的先进封装技术来解决高频下的散热问题-3。这些扎实的技术积累，是未来向HBM这样的尖端领域发起冲击的必备基础。
更重要的是，我们需要认识到，打破垄断是一个系统工程。它不仅需要芯片设计制造本身的突破，还需要上下游产业链的协同，比如封装测试、材料、装备等环节的同步提升。虽然道路漫长且艰难，但持续的技术投入和产业闭环的构建，是走向自主可控的必经之路-3。
3. 网友“精打细算的架构师”提问：对我们这些中小公司的开发者来说，搞不起HBM这种贵族硬件，有没有什么软件或折中方案能缓解内存瓶颈？
答：当然有！业界充分理解不是所有企业都有土豪的预算，因此催生了许多富有创意的“降本增效”方案。您这个问题非常务实。
一个热门的方向是 “内存扩展”或“虚拟化”技术 。例如，有些软件方案允许将NVMe SSD（固态硬盘）的一部分空间，通过驱动层优化，“伪装”成GPU的可访问显存。当GPU自身的物理显存（可能是GDDR6）不够用时，系统会自动将部分不那么活跃的数据“溢出”到这块速度更慢但容量大得多的存储空间里-5。这就像给你的电脑增加了虚拟内存。虽然速度有差距，但它能让原本因显存不足而根本无法运行的大模型任务变得可行，是一种极具性价比的过渡方案。
另一个值得关注的趋势是异构内存架构的普及。未来的服务器可能不会只使用一种内存。您可以在关键的计算GPU上配备适量的HBM或高性能GDDR来保证核心算力，同时通过CXL（一种新兴的高速互联协议）在系统中扩展连接大量相对廉价但容量巨大的常规DDR内存，形成一个内存池-5-6。CPU和GPU都可以按需、灵活地访问这个池子里的资源。这样，既控制了核心硬件的成本，又满足了大数据量应用对海量内存的需求。
所以，您的思路是对的。在资源有限的情况下，通过软件优化、系统架构设计（比如更高效的数据流水线、模型切分）来最大化利用现有硬件潜力，是中小团队非常重要的能力。硬件在飞速发展，但聪明的软件和架构设计永远能挖掘出额外的性能红利。
