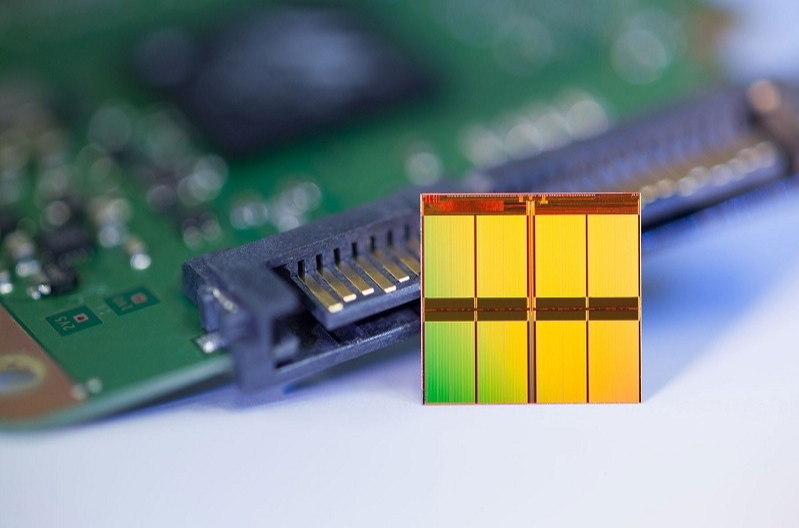

哎呀，不知道你发现没，现在咱们手里的手机是越来越能“装”了，拍4K视频、存无损音乐样样都行；以前想都不敢想的AI应用，如今也能在电脑上跑得飞快。这背后啊，有个大功臣常常被忽略，那就是存储芯片。而今天咱们要唠的，就是存储界的“当红炸子鸡”——芯片3D NAND。这玩意儿到底有啥魔力？它又是咋从“平房”盖成“摩天大楼”，解决了咱们数据爆炸的存储痛点的？今儿个就掰开揉碎了讲讲。
早先的存储芯片，走的是“摊大饼”的路子，也就是2D NAND。工程师们想法子把存储单元做得越来越小，往一个平面上拼命塞，跟搞微雕似的。但这路子很快就遇到了“鬼打墙”——物理极限来了！单元小到十几纳米后，不仅制造成本飙升，单元之间还“串门”干扰得厉害，可靠性大打折扣-4。眼瞅着手机电脑的容量需求蹭蹭涨，这“平房”架构是真的不够住了。
咋整呢？工程师们灵光一现：平面不够，咱就往空间发展啊！于是，芯片3D NAND 技术应运而生，说白了就是“盖高楼”。它不再执着于在平面上微缩，而是把存储单元一层一层地垂直堆叠起来-1。这一下子就打开了新世界的大门，存储密度实现了革命性的提升，好比从拥挤的胡同搬进了现代化的立体车库，同样一块地皮，能停的车多了几十上百倍-8。这个根本性的转变，完美解决了2D时代容量提升的终极瓶颈，让咱们的TB级固态硬盘和512GB手机成为可能。
盖高楼嘛，各家有各家的盖法。国际上主流的技术叫“电荷俘获型”，而咱们中国的长江存储，则捣鼓出了一个独门绝技——晶栈（Xtacking） 架构-4。这招可太聪明了！你想啊，传统方法是在同一块“地基”（晶圆）上，又搞存储阵列又搞外围电路，互相牵制，工艺很难优化。
长江存储的思路是“分头行动，强强联合”。他们先在两块晶圆上分别“精装修”：一块专门负责堆叠存储单元（盖高楼主体），另一块专门制造高性能的外围逻辑电路（做强大的水电管网系统）。再用一种先进的“焊接”技术（混合键合）把这两片晶圆像三明治一样精准地对准并粘合在一起-4-8。这么干的好处是显而易见的：存储单元密度可以做到更高，同时外围电路的性能也更强，数据传输速度自然就快上加快。这个创新，让中国在激烈的全球存储竞赛中，不仅解决了“有没有”的问题，更在“好不好”的赛道上实现了关键技术突破，给国产存储产品带来了独特的竞争力-3。
现在，这场“盖楼竞赛”已经进入了白热化阶段。层数从几十层一路飙到两百多层，甚至巨头们已经在规划三百多层、五百多层-3-9。但楼不是想盖多高就能盖多高的。层数越多，工艺挑战呈指数级增长。比如，你要在一栋几十微米高的“楼体”上，从上到下打出一个又深又直的“电梯井”（通道孔），并且在里面均匀地“粉刷”（沉积）各种材料，难度可想而知-1。
更头疼的是成本。单纯增加层数会让堆叠太厚，刻蚀和填充都极其困难，良率下降，钱烧得厉害-9。所以，未来的芯片3D NAND 发展，光“堆层数”这一招已经不够看了，必须“多管齐下”。工程师们正在几个方向拼命：
把楼层修薄（Z间距缩放）：减少每一层绝缘层和导电层的厚度，这样同样的总高度就能堆更多层，是控制成本的关键-9。
加装“隔音墙”（气隙集成）：在相邻的存储单元之间引入空气间隙，降低它们之间的电气干扰，保证高楼住客（数据）彼此安静不串扰-9。
改进“房型”（CBA/ CuA架构）：像铠侠的CBA（阵列键合CMOS）或更早的CuA（阵列下CMOS），都是把存储阵列和逻辑电路分开制造再整合，提升了设计和制造的灵活性-1-7。
所以你看，未来的3D NAND，是一场在密度、性能、可靠性和成本之间走钢丝的精密平衡艺术。它不仅要继续撑起AI数据中心、智能汽车的海量数据需求，还得想办法让咱们消费者用更少的钱买到更大的容量-2-6。这场静悄悄的“高楼竞赛”，其实关乎着我们每个人数字生活的体验与成本。
1. 网友“好奇的芯片小白”问：看了文章，还是有点抽象。3D NAND里的电荷到底是咋存进去的？和之前的技术有啥不一样？
这位朋友问得好，咱们说得再形象点。你可以把存储一个比特（0或1）想象成在一个小水池里存水。老式的2D浮栅技术，就像用一个金属桶（浮栅）装水。好处是水（电荷）存在桶里，比较稳定。但问题是，当桶与桶之间离得太近时（制程微缩），一个桶里的水会通过静电感应影响隔壁桶的水位，导致“串扰”，读错数据-9。
而现在主流的3D电荷俘获技术，则像是用一块海绵（氮化硅绝缘层）来吸水-9。水被吸收在海绵的孔隙里。这样做最大的好处是，海绵是绝缘的，相邻单元之间的静电干扰大大降低，为微缩和3D堆叠扫清了障碍。在3D结构里，这根“海绵柱”被垂直的栅极（字线）层层环绕，每一层接口都能独立控制“吸水”或“挤水”（编程或擦除），从而实现海量数据的存储-1。所以说，从“金属桶”到“海绵”，是材料和工作原理的根本革新，是3D NAND能成功建起来的基石。
2. 网友“操心市场的数码控”问：听说存储芯片最近在涨价，这跟3D NAND技术发展慢有关系吗？我今年买硬盘、换手机会不会成大冤种？
您这问题非常现实，说到很多人的心坎里了。当前的涨价，和技术进阶的挑战有关，但更直接的原因是 “需求太旺，而供给跟得谨慎” 。
先说需求端，这波简直是“烈火烹油”。AI浪潮席卷而来，训练和推理都需要吞吐海量数据，对高速企业级SSD的需求井喷-2-10。就像文章里说的，AI不仅催生了专用的HBM内存，也把用于存储的NAND市场带火了，有机构预测2026年可能迎来“三重超级周期”-6。同时，手机、电脑里的AI功能也要求更大的内存和存储空间。
再看供给端，造3D NAND可是个烧钱的活，一座先进工厂动不动投资上百亿美元。技术发展到200层以上后，工艺复杂度极高，就像在微观世界盖超级摩天楼，爬升每一层都需要攻克新的工程难题，产能扩张不是想快就能快的-9。主要厂商的扩产计划都相对克制，更专注于技术升级（比如向更高层数、QLC演进）而非简单扩量-10。供需一紧，价格自然上扬。
对你我的影响呢？短期看，2026年存储器件价格大概率会维持在高位-6-10。这意味着，今年买大容量固态硬盘或高配手机，可能确实要比往年多花些银子。建议如果不是急用，可以稍作观望；或者关注一下国产存储品牌的产品，他们的崛起为市场增加了新的变数和选择，或许能提供一些性价比之选-3。
3. 网友“关注国产的技术宅”问：常听到长江存储的“晶栈”架构，它到底厉害在哪？真能打破国外巨头的垄断吗？
很高兴看到大家关注国产技术！长江存储的 “晶栈（Xtacking）”架构，确实可以看作是中国存储产业的一次“弯道超车”式创新，它的核心优势在于 “解耦”与“并行”。
传统架构如同在一张纸上既画高楼又画电路，互相妥协。而晶栈架构相当于先用两张纸分开画：一张纸（存储晶圆）心无旁骛地专注堆叠存储单元，可以优化到极致，实现更高的存储密度；另一张纸（逻辑晶圆）则专门打造最先进的外围控制电路，提升传输速度和能效-4-8。再用业界先进的“混合键合”技术，像高精度焊接一样把这两张纸完美结合。这带来了几个实实在在的好处：一是开发周期缩短，存储和电路可以同步独立研发；二是性能更强，I/O接口速度可以提升到更高水平；三是灵活性更高，可以根据需求匹配不同的存储单元和逻辑工艺-8。
至于打破垄断，这条路肯定不是一蹴而就的。国际巨头有深厚的积累和生态壁垒。但晶栈架构证明了我们在核心技术创新上的能力，它不仅仅是为了“有”，更是为了“优”。凭借独特的架构优势，长江存储的产品在性能上已经能够对标国际主流产品-3。在目前全球供应链波动、强调安全自主的背景下，一个可靠、高性能的国产供应选项，对国内市场至关重要。它正在重塑全球NAND的供应格局，从“不可忽视的追赶者”，逐步成长为“重要的竞争者”-10。所以，它的意义不仅是多了一个供应商，更是为整个中国数字信息产业筑牢了最关键的数据存储基石之一。
