记得几年前，我那块512GB的手机存储空间还像个豪华大别墅，怎么用都用不完。可现在呢？光是工作和生活里拍的照片、视频，还有那些舍不得删的聊天记录，就把空间挤得满满当当，动不动就弹窗提醒“存储空间不足”，真是让人头大-6。这背后啊，其实是一场发生在指甲盖大小芯片里的静默革命——从平面的2D NAND到立体的3D NAND芯片制造，技术路线的根本转变，就是为了解决我们每个人都在面对的“存储焦虑”-8。
以前的技术，好比是在一块平地上拼命盖小平房，想着法子把房间（存储单元）修得更小、排得更密。但到了十几纳米的尺度，房间小到只剩下几个电子，隔壁房间的动静听得一清二楚（串扰严重），再小下去房子就不稳了，既贵又不可靠-5。于是，工程师们脑洞大开：既然平面上挤不下去了，咱就往上盖吧！这就是3D NAND芯片制造的核心理念，从“摊大饼”变成“盖高楼”，通过把存储单元一层层垂直堆叠起来，在同样的占地面积上，实现了存储容量的指数级增长-4-8。比如，同样大小的芯片，64层3D NAND的存储密度，能达到当年顶尖16nm 2D NAND的三倍以上-5。
那这芯片里的“摩天大楼”是怎么盖起来的呢？过程可比建筑工地精细亿万倍。主流的方法就像两种不同的建筑工艺。一种是类似“先搭钢筋骨架”（先栅极），先交替沉积氧化硅和多晶硅的楼层材料，再凿出垂直的电梯井（通道孔）-5。另一种则像“先预留电梯井再浇注钢筋”（后栅极），先堆叠楼层，凿出井道后，再把氮化物楼层掏空，用金属钨等材料填充形成字线-5。无论哪种，目标都是在微观世界里建造起一座结构稳固、线路通畅的高楼。随着层数从几十层飙升至三百多层，挑战也变成了如何在极深、极窄的“电梯井”里进行毫无瑕疵的装修和布线-1。这就引出了3D NAND芯片制造中一个更深刻的痛点：当堆叠层数达到300层甚至展望400层以上时，如何保证这栋“超高建筑”在狂飙突进中的稳定与可靠-3-10。
为了让这栋“楼”盖得又高又好，全世界的工程师都在绞尽脑汁。深宽比（好比楼的深度和窗户宽度的比值）越来越高，蚀刻和填充的难度呈几何级数增加。打个比方，就像要用一根极细的吸管，把糖浆均匀地注入一个深不见底的细管底部，还不能产生任何气泡和空隙。为此，业界开发了像“接缝抑制钨”这样的黑科技，让金属填充能像从下往上长一样均匀，避免内部形成空洞导致故障-1。而在架构层面，中国的长江存储带来了一个巧妙的思路——晶栈（Xtacking）技术-8。它有点像“预制件建筑”，把存储单元阵列和负责逻辑控制的外围电路分别在两片晶圆上独立制造，然后再像搭乐高一样，通过数十亿根垂直互联通道（VIA）把它们精准地“焊接”在一起-4。这样做的好处是，两边的工艺可以各自优化，互不拖累，既提升了存储密度，又加快了I/O速度，可以说是后发者实现技术突围的一个漂亮范例-8。
说到成本，这里头有个普遍的误解。很多人觉得，工艺这么复杂，3D NAND肯定贵得离谱。但实际上，从一个2D产线转去生产3D，初始的改造成本确实很高，可能是转向下一代2D技术的3到5倍-5。可一旦规模化生产走上正轨，情况就逆转了。因为3D技术不再那么依赖昂贵到令人咋舌的极紫外（EUV）光刻机，它更倚重的是沉积和蚀刻这些“盖楼”的工艺-5。有分析甚至指出，新建一座3D NAND晶圆厂的总资金投入，可能比新建一座同级2D厂还要略低一些-5。更关键的是，随着“楼”越盖越高，每一层分摊的成本在下降，存储的“位成本”也随之持续降低。美光的数据显示，从32层到64层，位成本可以再降30%-5。这也就是为什么，我们能用越来越便宜的价格，买到容量越来越大的固态硬盘和手机。
展望未来，这场“天际线”的竞赛远未结束。SK海力士已率先将321层QLC芯片投入量产，数据传输速度直接翻倍-7；铠侠则宣布了332层BiCS10技术的量产路线图，直指高端企业级市场-3；而面向2030年，超过400层的蓝图也已绘就-10。但层数不可能无限堆叠，物理和经济的“墙”终会出现。未来的创新，或许会从“单纯拔高”转向“精装修”和“智慧楼宇管理”，比如通过电路键合（CBA）等技术优化内部通信效率-3，或者像SK海力士规划的那样，在存储芯片内部集成更多的计算和控制功能，成为更智能的“AI存储”-10。
1. 网友“科技宅小明”问：现在各家都在比拼3D NAND的层数，从200多层到300多层，这对我们普通消费者买SSD（固态硬盘）到底有啥实际影响？是不是层数越多就一定越好？

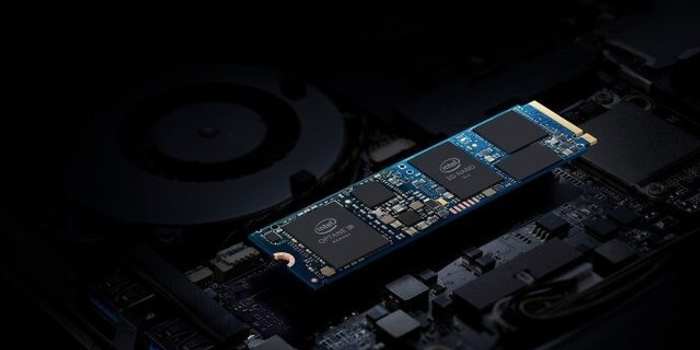

答：小明你好！你这个问题问到点子上了，这确实是厂商宣传的重点和我们掏钱包时的困惑。层数增加，最直接的好处就是容量变大和成本降低。在芯片面积不变的情况下，堆的层数越多，能塞进去的存储单元自然就越多。所以，你会发现市面上主流SSD的容量正在从1TB、2TB向4TB、8TB甚至更高普及，而每GB的价格却在稳步下降-5。像SK海力士的321层QLC芯片，单颗芯片容量就能做到2Tb-7。
不过，层数多≠性能一定强，这是个关键点。对普通消费者而言，综合性能、可靠性和价格更重要。高层数芯片（尤其是QLC类型）主要优势在于提供超大容量，非常适合做游戏仓库盘或存放大量视频、资料。但如果你追求的是极致的游戏加载速度或专业内容创作，那么一些中层数（如200层左右）但采用更成熟、更可靠TLC技术的旗舰SSD，其写入速度和寿命表现可能更均衡。
厂商还会通过其他技术提升体验，比如增加“平面”（Plane）数量。就像把大楼从单部电梯升级成多部电梯同时运行，SK海力士321层芯片从4平面增至6平面，大幅提升了并行处理能力，使得数据传输速度翻倍，这才是让你感觉“变快”的关键-7。所以，选SSD时别光看层数，还得关注接口协议（PCIe 4.0还是5.0）、闪存类型（TLC/QLC）、缓存方案以及主控芯片，结合自己的用途和预算来决策。
2. 网友“国产芯片加油”问：经常看到长江存储的Xtacking技术被提及，它在这个被海外巨头主导的3D NAND领域，到底带来了哪些不一样的思路和真实优势？
答：这位朋友，你的关注点非常专业！长江存储的晶栈（Xtacking）技术，确实是中国企业在存储领域一次重要的架构级创新，可以理解为“换道超车”的巧妙思路-8。
传统3D NAND就像在一栋楼里，同时施工“住宅区”（存储单元阵列）和“物业控制中心”（外围逻辑电路），工艺复杂，相互制约。而Xtacking技术的精髓在于 “分开建造，精准合体”-4-8。它先用两片独立的晶圆，分别以最优工艺制造存储单元阵列和高速逻辑电路。通过独创的工艺，在两片晶圆之间一次性垂直互连数十亿根金属通道，将它们像三明治一样键合在一起-4。
这样做带来了几个实打实的优势：
性能更强：外围逻辑电路可以采用更高性能的先进制程（如逻辑芯片的工艺），而不受存储阵列制造工艺的限制，从而显著提升了I/O接口速度。
密度更高：存储阵列区域不再需要给逻辑电路预留位置，单元密度可以做得更高，有利于提升单颗芯片的容量。
开发周期更灵活：两部分的工艺可以并行研发和优化，缩短了整体技术迭代的周期，提升了应对市场变化的敏捷性-8。
简单说，Xtacking不是单纯在层数上追赶，而是通过架构创新，在性能、密度和生产灵活性上找到了自己的优势赛道，是国产存储技术突破封锁、构建竞争力的重要基石。
3. 网友“未来预言家”问：按这个速度堆下去，3D NAND会不会很快碰到物理极限？下一个替代它的革命性存储技术可能会是什么？
答：你的担忧很有前瞻性。3D NAND的“堆楼”竞赛确实面临越来越严峻的挑战。当层数突破400层甚至向500层迈进时，极高的深宽比会让蚀刻和薄膜填充的工艺难度逼近物理极限，可能导致良率下降和成本攀升-1。同时，数百层堆叠带来的应力管理、热量散发以及信号在超长垂直通道中的传输完整性，都是巨大的工程难题。
业界已经意识到这一点，并开始布局“后3D NAND”时代。目前看来，有两条主要演进路径：
一是3D NAND自身的演进与融合。短期内，“堆叠中的堆叠”（String Stacking）技术可能会被更广泛地应用，即先建好一个几十层的“小楼”，完全加工好，再在上面继续建第二个“小楼”，以降低单次加工的极端难度-5。中长期，3D NAND可能会与存算一体（Computing-in-Memory）等新范式结合。就像SK海力士蓝图里提到的，在存储芯片内部集成计算单元（AI-D B），直接处理数据，彻底打破数据传输的“内存墙”，这特别适合AI运算-10。
二是 “非冯·诺依曼架构”的新型存储器。例如阻变存储器（RRAM/RERAM） 和相变存储器（PCM）。它们利用材料电阻状态变化来存储信息，结构更简单，有望实现更高的密度和更快的速度，并且天然适合做存算一体的载体-4。虽然目前它们在可靠性、寿命和成本上还无法全面取代NAND，但在特定领域（如嵌入式存储、类脑计算）已展现出潜力-4。
3D NAND在未来5-10年仍将是绝对主流，并通过架构优化延续生命力。而更长远的未来，可能会是一个由优化后的3D NAND与多种新型存储器在不同应用场景中并存、互补的异构存储时代。
