大家有没有想过，咱们手机、电脑里那块小小的存储芯片，其内部的“摩天大楼”是如何一层层盖到200多层的？更关键的是，这座大楼的“电梯速度”和“住户密度”是如何同时提升的？这背后，就不得不提长江存储那项有点“离经叛道”却又大获成功的3D NAND架构Xtacking技术。它不像三星、美光那样在单一晶圆上精雕细琢，而是玩起了“分居后再结婚”的颠覆性操作——把存储单元和外围电路分别在两片晶圆上造好，再用数以亿计的“钢钉”（垂直互联通道）将它们牢牢键合在一起-5。这套打法，直接让国产闪存从追赶者变成了局部领域的领跑者。
传统的3D NAND芯片，好比在一张地基上同时盖住宅（存储单元）和配电房、水泵房（外围电路），互相挤占空间，设计起来也束手束脚。而3D NAND架构Xtacking的思路就清奇多了：它找了两块地，一块地专门用成熟、稳定的工艺盖高密度住宅楼（存储阵列），确保数据住得安稳、不“闹脾气”-2；另一块地则用最前沿的工艺建设高性能基础设施（外围逻辑电路），专攻数据传输速度-3。用业界顶尖的混合键合技术，像搭乐高一样把这两部分精准地对准、拼接，合二为一-1。这样做的好处是显而易见的，既避免了两种电路工艺上的相互妥协，又让芯片面积减少了约25%，存储密度自然就提上去了-5。说白了，就是“专业的人干专业的事，然后强强联合”。
这项技术可不是纸上谈兵，它的进化速度快得吓人。从2018年首次亮相震撼行业-8，到如今升级到Xtacking 4.0，推动267层NAND闪存量产-1，长江存储只用了短短几年。更让人振奋的是性能的提升：I/O接口速度从早期的800MT/s一路狂奔到现在的3.6GT/s-3，翻了好几倍。这意味着数据进出闪存的“高速公路”拓宽了，直接反映在咱们日常使用的SSD上，就是文件拷贝快如闪电，大型游戏加载瞬间完成。难怪有海外机构拆解后都感叹，其产品是“全球可见范围内最高密度的TLC闪存”-3。你看，有时候换个赛道，真的能跑出不一样的风采。
当然啦，这条路走起来也不全是鲜花。这种高精度的“晶圆级焊接”工艺，对制造精度的要求堪称严苛，哪怕一丝一毫的偏差都会影响良率，技术门槛非常高-6。而且，正是因为这项技术太成功，让长江存储迅速冲到了技术前沿，也引来了不必要的“关注”和外部限制-2。但这反而更凸显了自主创新这条路，咱们走对了，也必须坚定地走下去。毕竟，在AI时代，数据存得快、取得快、存得多，是核心竞争力，3D NAND架构Xtacking正是握住这个核心的一把关键钥匙-3。
1. 网友“科技老饕”问：
Xtacking这个“分片制造再键合”的思路听起来很妙，但它最大的技术难点到底在哪？为什么其他大厂不轻易跟进这种方案？
答：
这位朋友问到点子上了！Xtacking架构的难点，核心就体现在“键合”这两个字上，这绝对是高技术含量的精细活。您可以把它想象成，要把两块布满几十亿根比头发丝还细得多的金属通道的晶圆，面对面严丝合缝地对准、压合，并且要保证每一根微小的通道都精准连通，不能有错位-5。这个对准精度在Xtacking 4.0上已经达到了“次微米级别”-1，挑战极大。
为什么其他巨头跟进谨慎？这背后有路径依赖和商业权衡。三星、美光等公司沿用的是传统的“单晶圆集成”路线，经过数十年投入，工艺体系非常成熟且成本可控。转向Xtacking这种新架构，意味着要重建一套从设计到制造的全新工艺和供应链，投入巨大，风险也高。就好比一个精通川菜的大厨，要他从头去学做法餐并达到同等水平，动力自然不足。而长江存储作为后来的挑战者，没有历史包袱，反而可以大胆选择这条更具潜力的“捷径”来实现超越-6。目前看，这条差异化赛道是被它闯出来了。
2. 网友“攒机小白”问：
说了这么多技术，对我一个普通消费者买固态硬盘（SSD）到底有啥实际影响？致钛的盘用这个技术，比同价位其他品牌强在哪？
答：

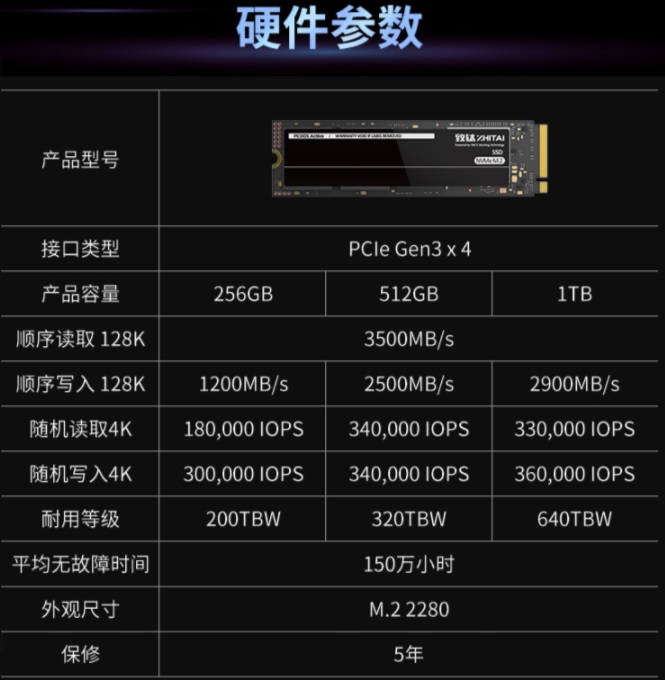

问得特别实在！对咱们消费者来说，技术最终要落到体验上。搭载Xtacking技术的固态硬盘（比如长江存储旗下致钛的品牌），最直接的体验优势可以概括为“又快又大”。
“快”体现在数据读写速度上。因为外围电路可以用更先进的工艺，所以Xtacking架构能带来极高的I/O接口速度（比如3.6GT/s-3）。翻译成大白话，就是你往硬盘里拷贝一部超高清电影，或者启动一个大型设计软件，等待时间会更短，过程更流畅。尤其是现在PCIe 4.0、5.0平台普及，这种高速接口能更好地发挥性能，让你电脑不“卡顿”。
“大”则体现在存储密度和容量上。由于芯片面积节省了约25%-5，在同样大小的芯片内部可以塞进更多的存储单元。这意味着，一方面同样容量的SSD可以做得更小巧；另一方面，单颗芯片的容量能做更大，从而推动2TB、4TB甚至更高容量的大硬盘更快地普及到主流价位。你可能会发现，用同样的预算，能买到容量更大、性能也不错的致钛硬盘，这就是技术优势带来的性价比红利。
3. 网友“未来展望者”问：
看到Xtacking都发展到4.0，做到267层了-1。接下来这项技术的前景如何？会不会遇到瓶颈？它对AI时代的数据存储有啥意义？
答：
这个问题眼光很长远！Xtacking架构的前景，我个人看来依然非常广阔，它不仅是堆层数的竞赛，更是为未来存储形态提供了更灵活的“模块化”设计思路。
关于瓶颈，任何技术都会遇到。层数堆叠得越高，芯片内部的应力控制、热量管理、信号完整性等问题就越复杂-1。但Xtacking的分离式设计本身，在一定程度上提供了解决思路。比如，可以更独立地优化存储阵列的堆叠工艺和外围电路的计算能力。未来的升级可能不只是“盖更高”，而是“盖得更聪明”，比如在逻辑电路层集成更多智能管理单元，让硬盘更“懂”数据。
对于AI时代，它的意义至关重要。AI，特别是大模型训练和推理，会产生海量的“热数据”需要被高速读写和处理。这要求存储必须同时满足高性能、大容量、低延迟。Xtacking架构的高I/O速度正好契合了高性能需求；其高密度特性支持大容量；而模块化设计允许为AI工作负载定制专用的闪存特性（比如优化特定数据类型的读写模式）-3。可以说，3D NAND架构Xtacking不仅仅是存储技术的一次创新，更是为迎接AI数据洪流，提前构建了一道更高效、更智能的“水利枢纽”。
