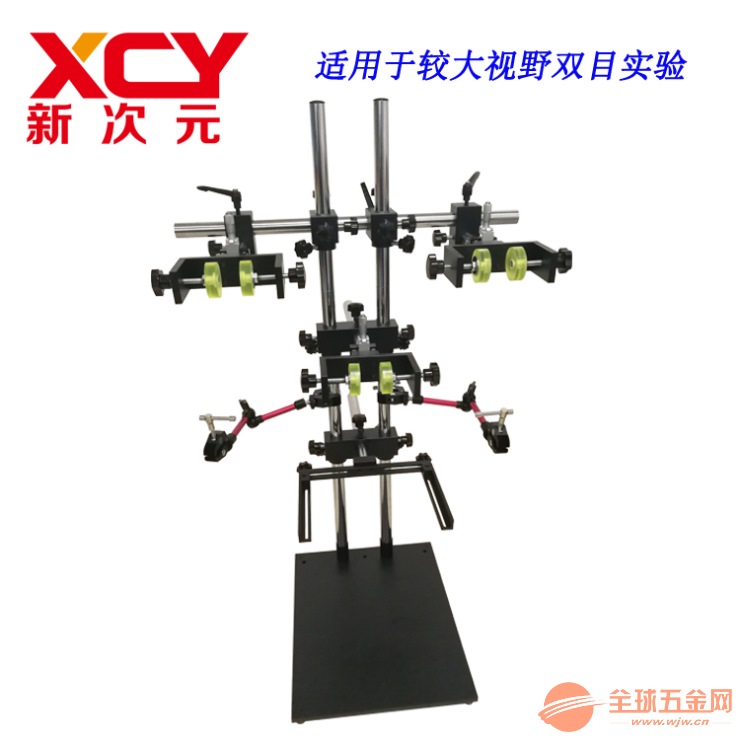

哎，您有没有过这种经历？产线上一个比芝麻还小得多的零件，明明觉得加工得天衣无缝，可一到客户手里就出了问题，返工、索赔、信誉受损，一连串麻烦接踵而至。问题的根源，往往就藏在那些肉眼根本无法辨识的微观世界里。这时候，你就需要一双足够锐利的“工业之眼”——没错，我说的就是工业显微相机成像系统。它早已不是实验室里的昂贵摆设，而是智能工厂里确保质量、降本增效的“标配侦探”，从芯片上纳米级的线路，到电池隔膜上微米级的瑕疵，都逃不过它的法眼-1-6。
理想很丰满，现实却常常很骨感。想把微观世界看清楚、看明白，可不是接个摄像头那么简单，里头门道深着呢。搞过产线质检的工程师们，估计能倒出一肚子苦水。
首先就是“快与准”的矛盾。现在生产线跑得那叫一个快，比如晶圆检测，平台高速扫描，相机必须做到毫秒级别的精准同步曝光。稍微慢一点或者对不上节奏，得，图像直接拖影糊成一片，啥也看不清，精度更是无从谈起-1。这就像用手机拍高速跑过的赛车，快门跟不上，拍出来就是一道模糊的影子。
其次是“明与暗”的博弈。光源稍微不均匀，或者样品表面反光特性复杂，图像亮一块暗一块，关键细节就被淹没了。尤其是在做精密量测的时候，这种光照不均和色彩漂移，会直接导致亚像素级的定位精度滑坡，后果非常严重-1。另外，很多检测对象本身对比度很低，或者信号极其微弱，比如某些材料的内部缺陷或者微弱的荧光标记，如何在低噪声的环境下把这些“害羞”的信号揪出来，是对相机灵敏度的终极考验-5。
再者是“深与清”的取舍。很多工业零件不是平整的二维画面，它是有高度、有深度的三维结构。传统镜头景深有限，看清楚了上面，下面就虚了；对准了底部，顶部又模糊了。想要一次性把整个三维形貌都看得清清楚楚，过去往往需要多台设备、多次拍照再合成，效率低不说，成本还嗷嗷高-4-8。
面对这些挑战，如今的工业显微相机成像技术和方案也是“八仙过海，各显神通”，核心思路就是：更高、更快、更强、更智能。
传感器与速度的进化：核心的“感光底片”已经从早期的CCD，普遍升级到了sCMOS。这东西好在哪？简单说，就是每个像素点都能独立工作，并行读取数据，所以速度更快、噪声更低、动态范围更宽-2。像一些高端型号，能在2000万超高分辨率下，依然实现每秒30帧的满血输出，同时配合全局快门技术，彻底杜绝高速扫描下的拖影问题，完美解决“快与准”的矛盾-1。
光学与集成的巧思：针对三维检测和景深难题，创新光学设计大放异彩。例如“分光光场”技术，它通过特殊的分光器件，让一套系统能同时采集高分辨率的2D彩色图像和带有三维点云信息的3D图像-4。以前要两台设备干的活，现在一台搞定，视野完全重合，数据天生匹配，效率翻了好几倍。还有“面共焦3D显微”技术，利用结构光扫描，能快速获取物体表面的微观三维形貌，Z轴测量精度甚至能达到纳米级，非常适合检测精密加工的表面质量-8。
智能与算法的加持：今天的成像系统早已不是“傻快”，更是“聪明”。通过内置的平场校正、色彩矩阵校正等功能，可以预先从硬件端补偿光照不均和色偏，大大减少了现场反复标定的麻烦-1。更重要的是，人工智能（AI）正深度融入。相机不仅能拍，还能在采集的同时进行初筛和分析，实现“边拍边看边判断”，将海量图像数据转化为直接可用的决策信息，这正是全球显微成像领域最显著的潮流之一-10。
聊完技术，咱再看看大势。有一个感受特别明显：以前高端工业相机市场基本是海外品牌的天下，但这些年，国产品牌真的追上来了-6。从核心的CMOS传感器，到图像处理芯片，再到配套的算法软件，国产供应链越来越全，自主化程度越来越高。这不单单是成本降低了30%-50%那么简单-6，更意味着响应更快、定制更灵活，能更好地贴合国内新能源、半导体等产业的爆发式需求-6。

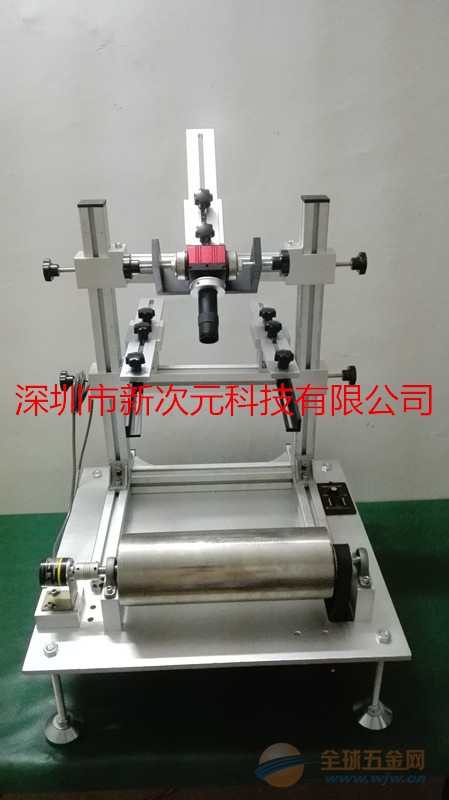

说到应用，那更是遍地开花。工业显微相机成像的主战场，正从传统的电子、汽车，快速向高景气赛道延伸。在新能源领域，无论是光伏电池片的隐裂检测，还是锂电池隔膜上的微孔与瑕疵识别，都离不开高速高精度的显微视觉系统，一条先进的电池产线，配备上百台工业相机已是常态-6。在半导体领域，随着制程逼近物理极限，对缺陷检测和量测的要求达到了纳米级，这直接驱动着相机技术向更高分辨率、更低噪声的极致迈进-1。在生物医药、新材料研发、乃至航空航天复合材料的微观结构分析中，它都扮演着越来越关键的角色。
总而言之，工业显微相机这双“眼睛”，正在变得越来越敏锐、越来越智能。它不仅是发现问题、守住质量底线的“火眼金睛”，更正在成为驱动工艺优化、实现智能制造升级的关键数据入口。它的进化史，其实就是一部工业向着精密化、数字化不断攀登的缩影。
1. 网友“精益求精”问：我们实验室想搭建一套用于材料表面微观形貌分析的系统，主要看粗糙度、划痕和小孔洞。预算有限，在选显微相机时，最应该关注哪几个核心参数？怎么平衡分辨率和视野？
这位朋友的问题非常实际，是很多实验室同仁都会遇到的经典选择难题。在预算有限的情况下，切忌“参数党”思维，盲目追求最高的单项指标。咱们得紧扣你的核心需求——“材料表面形貌分析”，这通常意味着需要良好的三维感知或大景深下的清晰二维图像。
首要关注的核心参数，我认为是这三个：
传感器类型与像素尺寸：优先选择sCMOS相机。它相比老式的CCD，在速度、噪声和性价比上综合优势明显-2。像素尺寸不是越小越好。对于微观形貌，你需要足够的进光量来体现细节的明暗对比。稍大一点的像素（例如6.5μm相比5.5μm）能带来约40%的灵敏度提升，这对看清材质纹理和微小起伏至关重要-5。在预算内，选择一个像素尺寸合适、量子效率较高的sCMOS相机是基础。
动态范围与位深：材料表面反光差异可能很大，动态范围决定了相机能否在同一张图里看清高反光的凸起和深暗的划痕底部。务必关注相机本身传感器的动态范围（单位是dB或 :1），而不仅仅是ADC的位深（如12位、16位）。一个高动态范围的传感器，才能为后期分析提供丰富的信息层次-2-5。
与光学系统的匹配（这是关键！）：分辨率不单由相机像素决定，更取决于整个光学系统的“奈奎斯特频率”。简单说，物镜的数值孔径（NA）和总放大倍率已经决定了系统能分辨的物理最小尺寸。相机像素再小，如果光学系统“喂”不了那么细的信息，也是浪费-5。平衡分辨率与视野的黄金法则就是“按需采样”：先根据你想看清的最小特征尺寸（比如1微米的划痕），结合物镜的NA和放大倍率，计算出所需的相机像素尺寸。在满足此分辨率的前提下，选择传感器尺寸更大的相机，以获得更宽的视野，减少拼接，提升效率。很多相机支持ROI（感兴趣区域）裁切和像素合并功能，让你能在一台相机上灵活切换高分辨率模式（看细节）和大视野模式（看全局）-1。
给你的务实建议：明确你常测样品的尺寸范围和关键缺陷尺寸，据此选定物镜（例如10X或20X物镜）。寻找能与该物镜优化匹配（像素尺寸满足采样定理）、传感器尺寸适中、动态范围高的sCMOS相机。不必追求极致的帧率，材料检测通常对速度要求不高。把钱花在刀刃（传感器和光学匹配）上，效果会更显著。
2. 网友“国产力量”问：现在总听说工业相机国产替代，在高端显微成像领域，国产品牌到底靠不靠谱？和巴斯勒、基恩士这些国际大牌比，优势劣势都在哪？
这个问题问到了点子上，也是当前产业界的热议焦点。我的看法是：在高端显微成像领域，国产品牌已经实现了从“可用”到“好用”的跨越，并在特定赛道和需求上形成了独特的竞争优势，完全可以信赖，但客观差距也需要正视。
先说说优势，这也是国产替代的底气所在：
极致的性价比与成本优势：这是最直接的竞争力。随着国内在上游核心器件（如CMOS传感器、镜头、光源）的突破，国产工业相机的整体成本比进口品牌低30%-50%-6。这意味着在同样的预算下，你可以配置更高一档的国产相机，或者用省下的钱完善其他模块。
敏捷的定制开发与贴身服务：国际大牌产品标准化程度高，定制周期长、门槛高。而国内厂商依托本土完整的产业链和贴近市场的优势，响应速度极快。无论是特殊的接口需求、特定的功能删减或增加，还是与国内自动化设备（如机械臂、PLC）的深度集成，国产厂商都能提供更灵活、更贴身的解决方案-6。
与新需求、新应用的紧密结合：中国拥有全球最庞大和活跃的制造业应用场景，尤其是新能源（锂电、光伏）、半导体封装、消费电子等。国产相机厂商与这些下游客户共生共长，能最快地洞察工艺痛点，并将需求转化为产品迭代。例如，针对锂电池极片的高速瑕疵检测、光伏EL检测等，国产方案往往优化得更接地气-6。
再谈谈当前的挑战或劣势：
极端高端市场的品牌与经验积淀：在半导体前道检测（如光刻环节）、生命科学顶级研究（如超分辨显微镜）等对极限性能、极端稳定性和品牌历史有严苛要求的领域，国际巨头如蔡司、奥林巴斯等仍有很强的先发优势和生态壁垒-5。他们的技术积淀更深，在一些“天花板”级别的指标上（如极低噪声、极限量子效率）仍有引领性。
核心元器件的顶尖性能：虽然国产CMOS传感器进步神速，但在一些特种传感器（如超高帧率、特殊光谱响应、极低噪声科学级sCMOS）方面，与索尼、佳能等国际顶级供应商还存在差距。这一定程度上限制了国产相机在金字塔尖应用的表现。
全球化服务与生态体系：国际品牌拥有成熟的全球分销、技术支持和服务网络，这对于跨国企业或需要全球部署统一标准的项目来说，仍是重要考量。
结论就是： 对于大多数工业检测场景（包括高精度的晶圆量测、材料分析、精密装配检测），国产品牌的技术已经完全胜任，并且在性价比、服务响应和定制化上优势突出，是绝对靠谱且明智的选择。在做决策时，完全可以大胆地将优秀国产品牌纳入首选对比清单。如果是追求物理极限的科研或极为特殊的顶级工业应用，则可以综合评估，但国产品牌也正在这些领域快速缩小差距。
3. 网友“产线老兵”问：我们在汽车零部件产线上用显微相机检测精密齿轮的齿面，老是被反光干扰，拍出来的图像亮斑一片，软件根本识别不出边缘。换了多种打光方式效果都不持久，有没有一劳永逸的解决办法？
老师傅您遇到的这个问题太典型了！金属表面，尤其是像齿轮齿面这种有复杂曲率的反光面，是机器视觉检测中公认的“硬骨头”。单纯调整环形光、同轴光的角度和亮度，往往只是“撞大运”，工况一变（比如零件来料批次略有差异、环境光变化）就又不行了。要“一劳永逸”可能有点绝对，但有几种先进的技术思路可以根本上极大改善甚至彻底解决反光干扰问题。
首先，理解问题的本质： 反光导致局部过曝（饱和），相机传感器在那个区域接收到的信号“溢出了”，丢失了所有细节信息。传统方法是在光路上“躲”，而新思路是在成像原理和信息处理上“治”。
推荐您深入了解以下几种进阶方案：
高动态范围（HDR）成像技术：这是目前工业领域应对高反光最主流且有效的技术之一。它可不是简单的软件调对比度。其原理是，相机在极短时间内，用多个不同曝光时间（例如一档极短、一档正常、一档较长）快速连续拍摄同一画面，然后通过算法将这几张图像融合成一张。最终得到的图像，既能看清高亮反光区域的纹理（来自短曝光图像），又能保留暗部阴影处的细节（来自长曝光图像）。奥林巴斯等厂商的工业显微镜相机已将此作为标准功能，对于金属、玻璃等强反射工件检测效果显著-5。您需要确认您的相机是否支持真正的硬件级HDR拍摄模式。
偏振光成像：这是一种光学物理方法。通过在光源前加装起偏器，在镜头前加装检偏器，可以只捕捉物体表面特定方向的反射光。对于消除金属表面的漫反射炫光（正是干扰您的那种亮斑）特别有效。当两片偏振镜方向垂直时，镜面反射光会被极大抑制，而物体本身的材质、刻痕等细节反而会凸显出来。这套方案需要选用支持偏振光的光源和镜头，并进行精细调试，但一旦调好，对固定工件的检测效果非常稳定。
3D结构光或共聚焦显微技术：如果您的检测需求不仅限于二维边缘，还包括齿形、磨损深度等三维参数，那么可以考虑更高级的方案。例如“面共焦3D显微传感器”，它利用特定波长的结构光进行扫描，通过精密的光学共轭原理，只接收物体表面精确聚焦位置的光信号，完全排除掉离焦的、杂散的反光干扰，直接重建出高精度的三维形貌-8。这种方法基本不受表面反光特性影响，能直接得到可靠的3D点云数据，从中提取2D边缘信息更是轻而易举。
给您的行动建议：首先，与您的设备供应商或视觉方案商深入沟通，优先评估为现有系统升级HDR功能的可行性（可能需要更换相机或固件）。这是成本相对较低、见效快的方案。如果预算允许，且问题长期困扰生产，可以引入偏振光解决方案做测试。如果齿轮的三维质量检测也是未来趋势，那么3D显微成像技术值得作为一项战略性技术进行调研和试用。从根本上改变成像维度，往往能解决二维图像里无解的难题。
