看着手机里又跳出的“存储空间不足”提示，你或许不会想到，背后那枚小小的闪存颗粒，已经悄悄完成了从“平房”到“摩天大楼”的革命性进化。
美光曾详细解释过这场技术变迁：平面NAND时代，厂商们努力把存储单元做得越来越小，但很快就碰到了物理极限-1。
当单元小到一定程度，电子数量减少，相邻单元之间还会相互干扰，稳定性和寿命都受到影响。
而第三代TLC 3D NAND闪存颗粒不再走“缩小”的老路，转而开始“向上发展”——通过垂直堆叠存储单元，就像在城市有限地块上盖起高楼大厦，同样面积下能容纳的数据量呈几何级增长-1。
存储技术走到今天，其实经历了相当曲折的道路。回想平面NAND时代，技术演进主要依赖“光刻收缩”——就是把存储单元做得越来越小。
但这条路很快就走到了物理极限，单元小到一定程度，存储的电子数量越来越少，稳定性和耐久性都大打折扣-1。
到了3D NAND时代，游戏规则彻底改变。技术发展不再是“平面扩张”，而是垂直堆叠。就像在城市里，当土地资源有限时，建筑师会选择盖高楼而不是扩建平房。
这种设计思路的转变，带来的直接好处是单元尺寸可以保持相对稳定，不必为了追求密度而无限缩小-1。
制造商们不断探索增加堆叠层数的方法，从几十层到一百多层，再到如今超过三百层的设计不断涌现-6。
第三代TLC 3D NAND闪存颗粒之所以备受关注，是因为它实现了性能与成本之间的精妙平衡。在平面TLC时代，这种存储类型多用于对可靠性要求不高的低成本领域-1。
但进入3D架构后，情况完全不同了。更大的单元尺寸意味着每个位元能容纳更多的电子，这直接提升了数据的稳定性和耐久性-1。
实测数据显示，这种新型闪存颗粒的擦写循环次数能够轻松突破10，000次大关，某些型号甚至能在极端温度环境下保持3000次以上的稳定擦写能力-1。
这种可靠性突破，使得第三代TLC 3D NAND不再局限于消费电子产品，也开始进军要求严苛的汽车电子和工业控制领域。
随着先进驾驶辅助系统(ADAS)和车载信息娱乐系统(IVI)对存储需求不断增长，这种高可靠性、高性能的存储解决方案找到了新的用武之地-1。
在全球存储市场中，第三代TLC 3D NAND闪存颗粒的竞争格局已经相当清晰。三星、美光、西部数据、SK海力士和铠侠构成了市场的第一梯队-3。
这些巨头们不仅在堆叠层数上展开激烈竞争，还在接口速度、能效比和应用场景上各显神通。
市场细分呈现出多元化的特点，按堆叠层数划分，目前主要有96层、128层和232层等不同产品类型-3。
各厂商的产品策略各有侧重，有些追求极致的堆叠高度，有些则更注重制造成本和良率的平衡-5。
特别值得注意的是中国厂商的快速崛起。长江存储基于其创新的Xtacking架构，已经成功量产了294层3D NAND产品，成为这个高度集中市场中不可忽视的新势力-6。

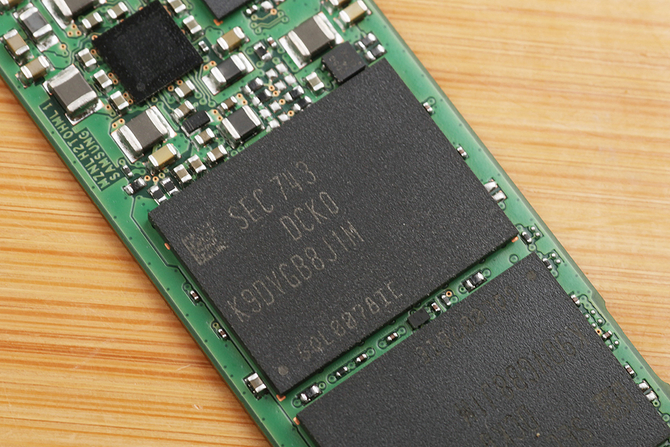

当我们谈论第三代TLC 3D NAND闪存颗粒时，最直接的感受可能来自日常使用的固态硬盘。这种新型颗粒的应用，使得固态硬盘的性能和容量都得到了显著提升。
与传统的2D NAND相比，3D结构提供了更短的内部路径和更优的信号传输，这直接转化为更快的读写速度和更低的延迟-5。
但在实际应用中，闪存颗粒的性能表现很大程度上还取决于控制器和固件的优化水平。一个优秀的控制器能够最大限度地挖掘3D NAND的潜力，而一个平庸的控制器则可能导致性能瓶颈-5。
这也是为什么采用相同闪存颗粒的不同品牌固态硬盘，在实际使用中可能会有明显性能差异的原因。
除了消费级SSD，这种存储技术还在智能手机、高端笔记本电脑以及企业级存储系统中发挥着关键作用，成为支撑现代数据密集型应用的基石-5。
站在2025年的时间节点展望，第三代TLC 3D NAND闪存技术的发展方向已经相当明确。增加堆叠层数和提高传输速度是两大主要趋势-5。
业内最激进的技术路线图已经指向1000层堆叠的研发目标，同时I/O速度也在向4800 MT/s甚至更高水平迈进-5。
但技术发展并非简单地“层层加码”。随着堆叠层数的增加，制造复杂性呈指数级上升，对蚀刻精度、沉积控制和污染管理都提出了更高要求-5。
这导致了一个有趣的现象：不同厂商选择了不同的技术路线。有些厂商选择积极推动层数增加，而有些则更注重成本控制和良率提升-5。
技术发展也在不断拓展新的应用边界。从数据中心到边缘计算，从自动驾驶汽车到人工智能训练，对高性能、高密度存储的需求无处不在。
第三代TLC 3D NAND闪存颗粒的平衡特性，使其能够在这些新兴领域找到独特的市场定位-1。
随着长江存储基于Xtacking 4.0架构的294层3D NAND实现量产，SK海力士321层NAND正式出货，这场围绕存储密度的竞赛正进入白热化阶段-6。
在行业技术峰会上，有专家预测，到2027年，市场可能出现超过500层堆叠的产品，传输速度也将达到新的高度-5。
这种高速发展背后，一个更根本的转变正在发生：闪存产业正从单纯的“存储芯片”制造，演变为智能数据生态的“计算底座”-6。
AI科技发烧友： 你提到第三代TLC 3D NAND比前代有很大提升，能不能用更技术性的语言解释一下，在晶体管层面到底发生了什么改变？
当然可以。在晶体管层面，第三代TLC 3D NAND最核心的改变是从平面结构转向立体堆叠。平面NAND时代，存储单元像是平铺在晶圆表面的“地砖”，靠不断缩小单元尺寸来提升密度。但物理限制很快显现——单元尺寸过小会导致每个存储单元能容纳的电子数量减少，同时相邻单元间的电场干扰(称为“耦合效应”)加剧，严重影响数据可靠性和耐久性-1。
第三代3D NAND采用了完全不同的设计哲学。它通过垂直堆叠存储单元，像是把平房改建成高楼大厦。这种结构中，单元尺寸可以保持相对宽松，确保每个存储单元有足够的电子容量。美光的技术资料显示，第三代TLC 3D NAND的单元尺寸实际上比最新节点的2D MLC NAND还要大，这带来了更好的电子保持能力和更低的干扰-1。
在制造工艺上，这种结构使用了特殊的电荷陷阱闪存(Charge Trap Flash)技术，替代了传统浮栅晶体管。电荷被储存在绝缘层中，而非导电的浮栅内，这大幅降低了单元间的干扰，并简化了制造工艺。同时，垂直通道的设计缩短了电流路径，降低了操作电压和功耗-5。正是这些晶体管层面的创新，使得擦写循环次数能够超过10，000次，同时保持良好的数据保持能力-1。
普通消费者小王： 我最近想买固态硬盘，看到有些用TLC，有些用QLC，价格差挺多的。第三代TLC 3D NAND的固态硬盘值得买吗？能用几年？
这是一个很实际的问题。作为普通消费者，选择第三代TLC 3D NAND固态硬盘确实是目前性价比最高的选择之一。与QLC相比，TLC每个存储单元只存储3比特数据，而不是4比特，这意味着它有更宽松的电压容限和更高的耐久性-1。
耐用性方面，现代第三代TLC 3D NAND固态硬盘的典型寿命已经非常可观。以1TB容量为例，一般可以提供600TBW(太字节写入量)的总写入耐力。这是什么概念呢？如果你每天写入100GB数据(这已经是相当重的使用负荷了)，也需要16年以上才能达到这个极限。实际上，大多数用户的日常写入量远低于这个水平，所以用上8-10年完全没问题-1。
实际使用体验上，第三代TLC 3D NAND还有一个重要优势：SLC缓存性能更持久。大多数消费级固态硬盘都会将部分TLC区域模拟成SLC模式来提升写入速度。第三代TLC由于原生性能更好，即使缓存用满，掉速也不像QLC那么明显。价格方面，虽然比QLC贵一些，但相比高端MLC又实惠很多。对于大多数用户来说，这是平衡了性能、耐用性和价格的最佳选择-5。
行业观察者老李： 现在的3D NAND堆叠层数竞赛越来越激烈，从128层到200多层，现在都看到300层以上了。这种竞赛有没有技术极限？下一步会往哪个方向发展？
您问到了行业的核心问题。3D NAND的堆叠层数竞赛确实存在多重技术极限。从物理角度看，随着堆叠层数增加，蚀刻高深宽比通道的难度呈指数级增长。当前300层左右的堆叠，需要蚀刻深度达到几微米而开口只有几十纳米的极深孔，对工艺一致性是巨大挑战-5。
从电气性能角度，堆叠层数增加意味着存储单元与外围电路的距离更远，信号延迟和电阻增加。这也是为什么厂商开始发展类似长江存储Xtacking的键合技术，将存储阵列和外围电路分开制造后再键合，以优化性能-6。
下一步发展将呈现多元化路径：一是继续推进层数增加，业内领先企业已开始研发400层以上技术；二是发展多阶存储单元，向QLC、PLC(每单元5比特)演进；三是架构创新，如复旦团队研发的“破晓”皮秒闪存器件，将擦写速度提升至亚纳秒级别，可能颠覆现有架构-6；四是系统级优化，通过CXL等新接口协议，使闪存更紧密集成到计算体系中-6。未来几年，这些路径将并行发展，而非简单的“层数竞赛”。
