几年前在固态硬盘的圈子里，大家伙儿争论得最凶的，不是哪个牌子好，而是三星推出的那个听起来贼拉酷炫的32层3D NAND闪存。厂家宣传得天花乱坠，什么写入速度快、功耗低、寿命长十倍，把大伙儿的胃口吊得老高。可等真东西上市了一瞧，哎哟我去，怎么感觉不是那么回事儿呢？价格不降反升，容量也没见“蹭蹭”往上涨。这事儿整的，就跟满怀期待地等一道大餐，结果上了一碗盖浇饭似的，不能说不好，就是和想象差得有点远-3。今天咱们就回过头来盘盘它，看看这32层3D NAND当初到底卡在了哪儿，它又为今天的“存储高楼”打下了啥样的地基。
大概在2014年前后，三星把这项技术从实验室带到了生产线，这事儿在当时可算是个大新闻-2-4。你想啊，在这之前，所有的闪存芯片都是“平房”，存储单元（Cell）密密麻麻地铺在一个平面上，就像在有限的土地上拼命盖小房子。而3D NAND呢，思路来了个一百八十度大转弯，它把存储单元竖起来，然后像搭积木或者盖摩天大楼一样，一层一层往上堆-3。第一代是24层，第二代就堆到了32层，每片芯片的容量能做到128Gb-2-6。
原理上这绝对是条金光大道。从“平房”变“高楼”，单位面积的土地（芯片晶圆）上能“住下”的“住户”（数据）自然就多了，密度上去了，理论上成本就该下来，速度和稳定性也能改善。当时媒体和发烧友都乐疯了，觉得固态硬盘的春天真的要来了，白菜价、超高速度的SSD指日可待-3。
可谁承想，这“盖高楼”的难度，比设计师图纸上画的复杂了不止一百倍。为了让这32层楼盖得又稳又准，工程师们遇到了天大的麻烦。最要命的就是“打井”——也就是在堆叠好的几十层材料上，垂直蚀刻出数亿个极其细微的通道孔，让电流和数据能从上到下贯穿所有楼层-3-9。打个不恰当的比方，这好比你要在一栋32层高的大楼地基上，用一根极细的“针”一口气从上到下戳出无数个笔直的小孔，还不能戳歪、不能戳破墙壁、更不能中途“针”断掉。当时的技术，面对这种“高深宽比”（可以简单理解为又深又窄）的蚀刻要求，已经开始力不从心了-1-9。
为了能把楼先盖起来、把井先打出来，三星等公司不得不做出了一系列妥协。最让人大跌眼镜的，就是他们居然“退回”使用了更成熟但更“落后”的40纳米制程工艺，而不是当时平面NAND主流的19/21纳米-3。这就像是为了保证摩天大楼的稳固，反而用了更厚、更占地方的砖块。结果就是，虽然堆了32层，但每层的“房间”不够密集，整体存储密度的提升远没达到预期，单颗芯片容量提升有限-3。同时，复杂的工艺也拉高了生产成本，导致首批搭载32层3D NAND的固态硬盘，像三星850 Pro，价格不但没降，反而比前代产品贵了不少-3。这可让早早种了草、准备掏腰包的消费者们心里凉了半截。
这么一看，早期的32层3D NAND是不是有点“坑”？别急着下结论。咱们中国有句老话，叫“万事开头难”。虽然它初期表现不够惊艳，但它解决的恰恰是那个“从0到1”的最核心问题——证明了3D堆叠这条路，真的能走通，并且能大规模量产。
它最大的贡献之一，是为后续技术探索了核心的工艺路径。比如，它采用了与之前完全不同的“电荷捕获型栅极”（CTF）结构-2。简单说，传统“平房”结构就像一个个小水池（浮栅）存电荷，容易互相干扰；而3D NAND用的是“陷阱”模式，电荷被捕获在绝缘体中，更稳定、干扰更小-3。这个核心架构的转变，为后来层数的飙升奠定了物理基础。

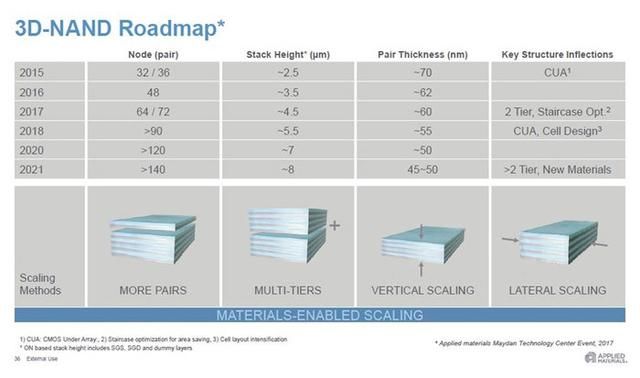

更重要的是，它像一个先驱，用自己的“肉身”丈量出了技术发展道路上的主要“坑位”。蚀刻深度不够、堆叠应力控制、不同层间的精准对齐……这些在32层时代暴露出的问题，成了整个行业集中火力攻克的明确靶标-1-9。正是为了跨过这些坎，工程师们才发明了“串堆叠”（String Stacking）这种天才般的想法：既然一口气蚀刻64层、96层太难，那我先分别盖好两栋32层或48层的“塔楼”，再把它们在中间巧妙地连接起来，不就成了64层或96层的大厦了吗？-5-9 这个思路，直接成为后来NAND层数突破100层、200层甚至300层的关键法宝-8。
所以，你可以说初代32层3D NAND在消费市场上不够“香”，但在技术演进的长河中，它绝对是一块至关重要的铺路石。它用略显笨拙但实实在在的量产，完成了技术可行性的验证，并清晰地指明了下一代研发必须死磕的方向。
十年弹指一挥间。如果我们把目光从历史的故纸堆里拉回到现在，会惊讶地发现，当年那座让人惊叹的“32层高楼”，在今天的“城市天际线”前，已经变成了一座“小矮楼”。
就在最近，SK海力士宣布已经量产了业界首款321层的QLC NAND闪存，单颗芯片容量高达2Tb（即256GB）-8。这个数字是什么概念？层数是最初32层3D NAND的整整十倍，单芯片容量也翻了好多倍-8。这不仅仅是数量的堆砌，更带来了质的变化：数据传输速度翻倍，写入功耗效率提升超过23%，特别适合如今爆发式增长的AI数据中心-8。
回过头再看，我们或许就能更平和地看待当年32层3D NAND带来的那些“失望”。任何一项颠覆性技术的成熟，都不可能一蹴而就。它总要经历一个从概念惊艳、到落地阵痛、再到迭代成熟的完整过程。32层技术，正是那个承前启后的“阵痛”与“探索”期。它虽然没有瞬间兑现所有关于廉价、大容量存储的承诺，但它亲手推开了那扇通向立体存储新世界的大门。今天，我们每个人都能以亲民的价格享受到1TB、2TB甚至更大容量的高速固态硬盘，背后正是从32层开始，一代代工程师在工艺、材料、设计上持续攻坚的结果。
1. 网友“好奇的芯片小白”提问：
看了文章还是有点云里雾里，能不能用最最形象的大白话再解释一下，3D NAND这个“竖起来”和“堆叠”，到底是怎么个“堆”法？和盖楼真的一样吗？
答： 这位朋友你好，你这个比喻其实已经非常贴近本质了！咱们就把它当成一个特别的“盖楼+通管道”工程，来捋一捋。
第一步，“打地基与预制楼板”。它不是在盖好的楼里修房间，而是先在“地基”（硅晶圆）上，用非常精密的方法，像做千层蛋糕一样，一层氧化物、一层氮化物地交替沉积出几十层甚至几百层薄膜。这些薄膜层，可以理解为我们预先制作好的、等待装修的“毛坯楼板”-1。
第二步，也是最难的一步，“贯穿所有楼板的管道工程”。大楼（堆叠层）盖得越高，这个步骤越恐怖。工程师要用等离子刻蚀这把超级“细针”，从最顶层的“楼板”开始，一次性垂直向下，刻穿所有几十上百层的薄膜，形成一个极其深、极其细的“管道井”（通道孔）-1-9。这要求“针”绝对笔直，力道均匀，不能在任何一层打歪或把管道打变形。随着层数增加到128层、200层以上，这个“管道井”的深度与宽度之比（深宽比）能达到惊人的100:1以上，刻蚀难度呈指数级上升-1。
第三步，“管道内装修与功能构建”。在刻蚀出的垂直“管道井”内壁，通过沉积等多种工艺，形成环状的晶体管结构（存储单元）和导电通道。这样，每一个垂直的“管道”，就成了一串串联起每一层存储单元的“项链”，电流和数据可以沿着它垂直上下通行-3-5。
所以，它和盖楼的相似之处在于“分层堆叠”的宏观思路，但最大不同在于，它的“房间”（存储单元）是在垂直管道的内壁上“抠”出来的，并且所有楼层的“房间”被同一条垂直“楼梯”（通道）串联管理。这种精度的“微雕”工程，才是现代半导体制造真正神奇和艰难的地方。
2. 网友“理智的消费者”提问：
感谢科普！那根据历史经验来看，现在厂商们又开始宣传最新的200层、300层NAND了，我们普通消费者有必要急着追这个“层数”的新吗？它带来的体验提升到底有多大？
答： 这个问题问得非常实际和理性！我的观点是：对于绝大多数普通用户，不必刻意追求“层数”这个单一指标，而应关注它带来的实际性能、容量和价格组合。
层数增加的核心目的，主要是两个：提升存储密度（从而降低成本或增加容量） 和 改善能效。对于你我的日常使用（办公、游戏、娱乐）来说，当前主流的150-200层左右的TLC或QLC NAND固态硬盘，性能已经完全溢出甚至绰绰有余了。它们的连续读写速度早已跑满PCIe 4.0甚至PCIe 5.0接口的带宽，随机读写性能也足以应对几乎所有应用场景。
最新的300层以上技术，其最大优势领域其实更偏向企业级和前沿消费场景：
超大容量与低成本：层数越高，单颗芯片容量越大（像前文提到的321层达到2Tb-8），这使得制造4TB、8TB甚至更大容量的消费级SSD成为可能，且单位容量的成本有望持续下降。
超高能效：这是AI数据中心和高端笔记本最看重的。新一代高堆叠层数往往伴随着架构优化（如平面数量增加-8），能大幅降低写入数据时的功耗，延长笔记本电脑的续航，或减少数据中心的电费开支-8。
未来接口的潜力储备：为下一代PCIe标准提供性能冗余。
所以，给你的建议是：按需购买。如果你现在需要一款2TB的高性价比SSD，那么一款基于成熟176层或200层技术的产品可能是“甜点”。除非你是极客玩家，追求绝对顶级的能效比，或者需要组建超大容量的存储阵列，否则完全不必为“300层”这个数字支付过多的品牌溢价。技术总是在进步，等待永远没有尽头，满足当下需求的产品就是好产品。
3. 网友“爱琢磨的技术党”提问：
文章里提到蚀刻工艺是瓶颈，还有“串堆叠”这种技术。那从物理原理上看，3D NAND的堆叠层数有没有一个终极上限？我们未来会不会看到500层甚至1000层的NAND？
答： 这位朋友看到了更深层次的问题！从物理和工程角度看，堆叠层数确实存在多重限制，很难无限制地增长下去，但上限远比我们想象的要高，而且技术路径也在不断拓宽。
目前来看，主要存在几个“天花板”：
物理应力与材料稳定性“天花板”：把数百层不同材料的薄膜堆叠在一起，会产生巨大的内部应力。层数越多，应力管理越难，可能导致晶圆弯曲、层间剥离或器件可靠性下降。这需要开发全新的、应力更低或匹配度更高的堆叠材料。
热管理与散热“天花板”：闪存芯片工作时会产生热量。堆叠层数越多，存储单元密度越大，产生的热量也越集中，但散热路径却因为立体结构而变得更长、更复杂。过热会影响性能、可靠性和寿命。这是向500层以上迈进时必须解决的工程难题。
电气性能与信号完整性“天花板”：垂直通道（那个“管道井”）随着层数增加而变长，电阻会增大，信号传输的延迟和衰减也会更严重。如何保证从最顶层到最底层的数据读写都能快速、准确，是电路设计上的巨大挑战。
制造成本与良率“天花板”：虽然“串堆叠”技术巧妙地绕开了一次性蚀刻超深孔的难题（比如把两个192层芯片堆叠成384层-5），但堆叠次数越多，工艺流程就越复杂，累计的良率损失风险越大，可能抵消掉密度提升带来的成本优势。
未来会不会有500层、1000层？短期内（5-10年），500层左右可能是一个需要攻坚的重大技术节点。 但半导体行业的历史一再证明，人类的 ingenuity（创造力）是无穷的。除了优化“串堆叠”，业界还在研究更激进的方向，例如：
晶圆级堆叠：在更宏观的层面进行芯片或晶圆的3D集成。
新材料与新架构：寻找更易刻蚀、导电性更好、热膨胀系数更匹配的全新堆叠材料体系，甚至探索基于不同物理原理（如磁阻、相变）的存储技术作为补充。
所以，虽然存在物理极限，但在可预见的未来，通过材料科学、器件设计和制造工艺的协同创新，3D NAND的层数纪录仍将持续被刷新。它可能不会简单地以每年增加100层的速度线性增长，但其存储密度和性能的提升之路，还远未看到终点。
