哎呦我去，最近可让电脑给折腾坏了！哥们儿我那台老伙计，动不动就给我整蓝屏，错误代码还老指向内存。拿去维修店，小哥瞅了一眼就说：“你这DDR4的老条子，估计是里头有个把‘存储格’老化漏电漏得差不多了，数据存不住，系统可不就崩了嘛。” 这一句话给我整得是云里雾里，又有点豁然开朗。敢情咱天天挂嘴上的8G、16G内存，里头是个精密的“蜂巢”？每个“小格子”还会漏电？今天，咱们就撸起袖子，把这DRAM组成结构的里里外外，掰扯个明明白白。
要想理解现代计算机的内存，你得先抛开“仓库”那个固态印象。它更像是一个无比庞大的、由无数个“小水池”组成的动态矩阵。DRAM（动态随机存取存储器）最核心的秘密，就藏在这个“小水池”里，也就是它的基本存储单元：1个晶体管（Transistor）配1个电容（Capacitor），业内黑话叫 1T1C结构-1-2。
你可以这么琢磨：那个电容，就是蓄水的“小水池”，它里面有电荷（水）就代表存了数据“1”，没电荷（空了）就代表“0”-1-7。边上那个晶体管呢，就是个智能水龙头开关，控制着数据的读取和写入-2。想读数据了，就打开开关，看看水池里有没有水（电荷）流出来；想写数据了，也是打开开关，要么给水池灌满水（写1），要么把水放干（写0）-7。
但这个“水池”有个要命的阿喀琉斯之踵：它漏电！而且漏得还挺快-2-7。由于半导体物理特性，就算水龙头关着，池子里的水（电荷）也会悄咪咪地漏掉。用不了几十毫秒，原本代表“1”的一池水可能就漏得见底，被误判成“0”了，数据可不就丢了吗-4？这就是DRAM“动态”二字的由来——必须动态地、不停地给它“刷新”-7。内存控制器每隔一小段时间（比如64ms），就得把所有数据读出来再原样写回去，相当于给每个快见底的水池重新加满水-4-6。这个“刷新”操作，虽然保证了数据安全，但也占用了资源，是DRAM延时和功耗的一大来源，跟它那位不用刷新、用6个晶体管锁死数据的土豪兄弟SRAM（静态内存）比，就是个“性价比战士”-2-7。
单个“小水池”不成气候，想组成咱们的8G、16G海量内存，就得搞大规模组织建设。DRAM组成结构在微观上采用了一种非常聪明的 “二维网格”（行列阵列） 排布法-1-8。
你把内存芯片想象成一张巨大的方格纸。每一横行，叫 “字线” ，连接这一排所有“水池”的开关（晶体管栅极）-2-5。每一竖列，叫 “位线” ，负责检测这一列上所有“水池”的水位（电荷变化）-2-5。当你需要存取某个特定“水池”的数据时，内存控制器会先发送一个行地址，激活整条字线，这一行所有的“水龙头”同时打开-1-9。这时候，每个水池的水都会流向对应的位线，引起位线电压极其微弱的波动。
关键角色登场了：读出放大器，你可以叫它“超级侦察兵”-1-2-5。位线上那点细微的水位变化，人眼（数字电路）根本察觉不到，全靠这个“侦察兵”火眼金睛地捕捉并放大成清晰的“满水”（高电压/逻辑1）或“空池”（低电压/逻辑0）信号-2-5。更厉害的是，这一整行被读出的数据，会暂时寄存在一个叫 “行缓冲器” 的地方-1-5。这就像把一行数据临时搬运到了高速缓存里，后续如果还要访问同一行的其他数据，直接从缓冲器里拿就行，速度飞快，这招是提升内存效率的关键-5。
不过，这里又有个坑：这种读取是 “破坏性读取” -2-4。打开水龙头检测完水位，池子里的水也就放掉了。所以，在数据被取走之后，系统还必须依靠刚才“侦察兵”记录的信息，把这一行每个水池的水位原样恢复，进行一次“写回”操作-2。你看，就这么一个简单的读动作，背后又是侦察又是修复，忙得很。
把视野再拉高，我们会发现DRAM组成结构是一个层次分明的社会。无数个存储单元（水池）组成一个存储阵列（蜂巢），这个阵列被称为一个 “存储体”-3。多个存储体（Bank）并行工作，可以独立接受访问，实现流水线作业，提升整体效率-8。

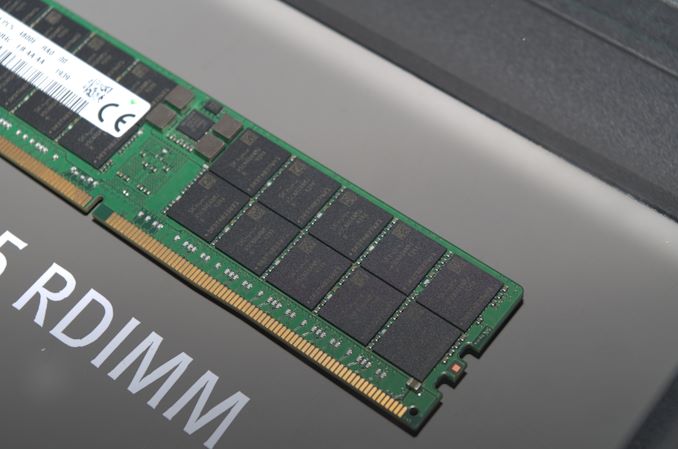

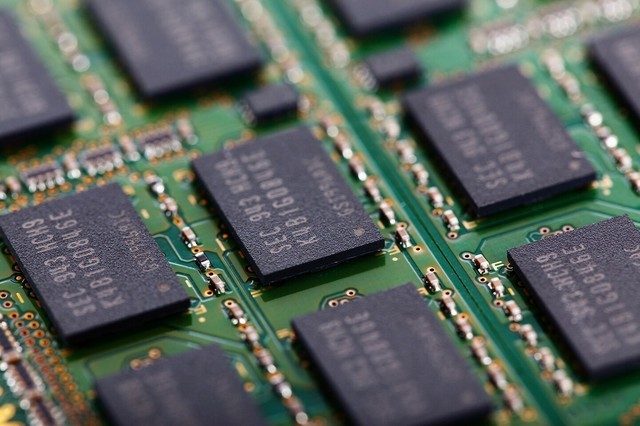

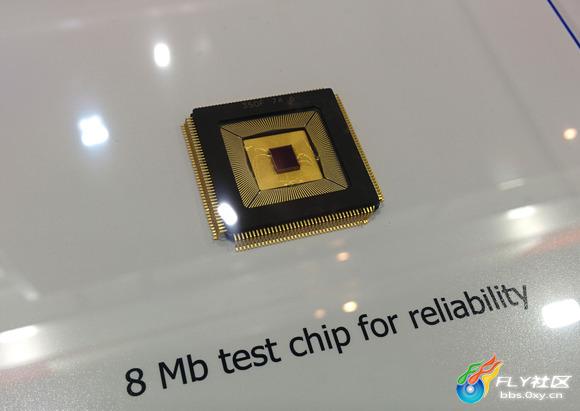

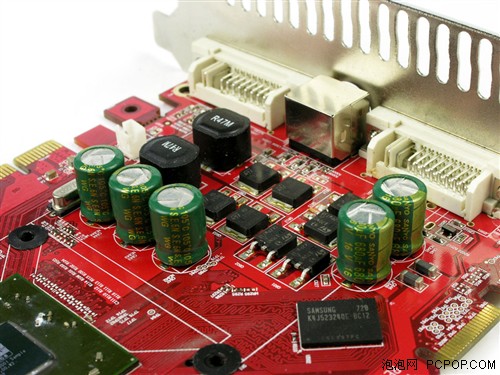

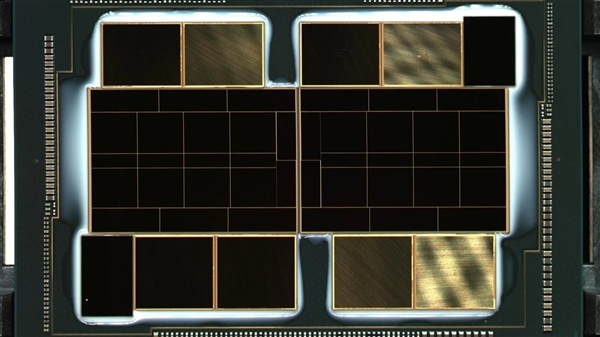

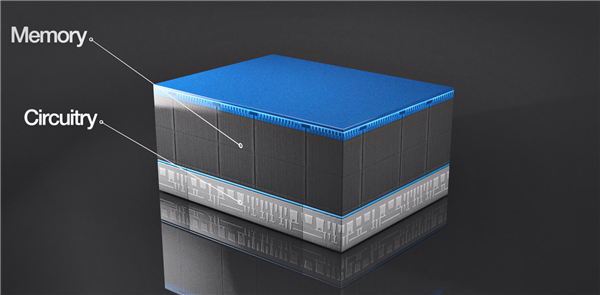

多个存储体集成在一起，形成一个 “芯片” （Chip），就是我们看到内存条上那些黑色的方块-1。但一个芯片位宽有限（比如4位或8位），不够CPU吃的（通常要64位）。于是，就把若干个芯片（比如8个8位的）绑在一起，组成一个 “秩” （Rank），它们步调一致，同时工作，共同提供CPU所需的位宽-1。一个内存条（DIMM）上可以有一个或两个秩（这就是为啥有的内存条芯片只在单面，有的正反两面都有）-1。

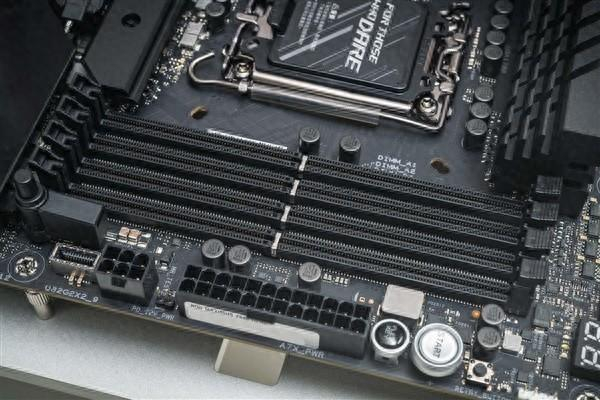

CPU通过 “内存通道” （Channel）这个高速公路与内存条连接-1。现在主流平台都支持双通道甚至四通道，相当于同时修了多条并行高速路，数据吞吐量直接翻倍，这也是装机时强调要插两根同规格内存条组双通道的原因，能有效提升性能。
从DDR到DDR5，一代代技术的演进，主要就是在提升这个“高速公路”的通行效率（比如在时钟的上升沿和下降沿都传输数据，这就是“双倍数据速率”DDR的由来），以及优化“蜂巢”内部的组织调度能力（比如增加存储体分组、拆分通道等），让数据进出这个动态的“蜂巢王国”更加迅速流畅-5。
1. 网友“电竞小子不熬夜”问：大佬，按你这么说内存还得经常“刷新”，那是不是我电脑待机的时候内存也在不停地干活耗电啊？这对我们打游戏的选高频内存条有啥实际影响不？
兄弟，你这问题问到点子上了！没错，待机时内存刷新这个“保养动作”确实在进行，会消耗一部分电量，这就是为什么笔记本待机时间总会比彻底关机短一些的原因之一。不过这部分功耗在现代低功耗技术下已经控制得很好了，不用太担心-2。
至于对咱们打游戏选内存的影响，那可太大了，主要就在“延迟”和“带宽”这两块。内存“刷新”操作、以及从巨大的阵列里找到并读取数据（先通行地址，再通列地址）都需要时间，这个时间就是延迟（比如CL值）-9。高频内存条（如DDR4 3600对比DDR4 2666）一方面提升了带宽（相当于加宽了公路，每秒能拉更多数据），另一方面，其配套的时序参数（如CL16）往往意味着更短的延迟（找数据更快）-1。
在游戏，尤其是电竞网游中，场景瞬息万变，CPU需要频繁地向内存调用海量的纹理、坐标等数据。此时，低延迟和高带宽的内存能更快地响应CPU的请求，减少卡顿，提升最低帧数，让你的操作更跟手。所以，在预算和主板支持的前提下，为游戏平台选择一套高频低时序的内存，是一项性价比很高的投资。当然，也得看CPU和显卡的搭配，别弄个入门U配个顶级内存，那就本末倒置了。
2. 网友“好奇的硬件萌新”问：哇，讲得好生动！那这种靠电容电荷存数据的原理，和手机、固态硬盘用的闪存（Flash）有什么区别呀？为啥电脑不用闪存当内存呢？
哈哈，你能想到这个对比，说明真的思考了！这俩完全是不同的门派。简单说，DRAM是 “电容派”，原理是用水池（电容）存水（电荷），特点是速度快（纳秒级访问），但一断电水就漏光（易失性），而且需要不停加水（刷新）-7-10。它的结构超级简单（1T1C），所以密度高、成本低，适合做需要海量且高速暂存数据的内存-7。

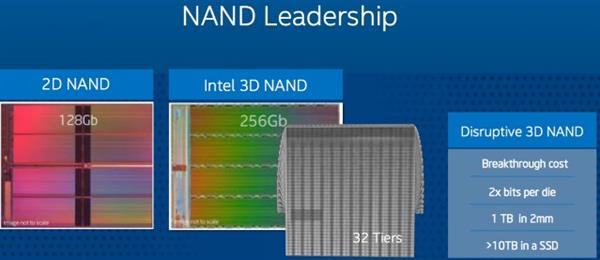

而闪存（如SSD里用的NAND Flash）是 “浮栅晶体管派”。它通过把电子囚禁在晶体管的一个绝缘“浮栅”里来记录数据，相当于把水关进一个密封玻璃瓶。好处是断电后电子跑不掉（非易失性），数据能永久保存-3。但坏处是，读写（尤其是写和擦除）过程像是要费力地往玻璃瓶里灌水或抽水，速度慢（微秒甚至毫秒级）、寿命有限（反复擦写会导致绝缘层磨损）-3。
所以，电脑不用闪存当内存，核心就俩字：太慢！CPU的速度是纳秒级的，让它等微秒级的内存，效率会低到令人发指，系统直接卡成幻灯片。目前，一种介于两者之间的存储级内存（SCM，如英特尔傲腾）正在探索，它速度比闪存快得多（接近内存），又能非易失保存数据，但成本和普及度还是问题-3。未来，电脑的存储架构可能会更多样化。
3. 网友“十年老网管”问：从专业角度，除了容量和频率，我们在做服务器内存优化或者排查故障时，还应该关注DRAM的哪些深层参数或特性？
老哥专业！服务器场景对内存的稳定性、性能和效率要求极端苛刻。除了明面的容量和频率，以下几个DRAM的深层特性至关重要：
刷新管理与能耗：服务器内存容量巨大（动不动上TB），刷新操作带来的功耗和延迟开销不容忽视。需要关注内存是否支持多种刷新模式（如自动刷新、自刷新）以及更先进的刷新管理技术（如可变刷新率）。在负载较低时，可以降低刷新频率来节能；同时，优化刷新调度，避免在业务高峰期进行大规模刷新，可以降低性能抖动-4-6。
Rank与Channel的配置：这是提升内存并行带宽的关键。要确保CPU的每个内存通道都插满内存条（避免通道闲置），并理解单条内存上Rank的数量。多Rank可以交错访问，隐藏延迟，但也会增加总线负载。需要根据CPU的内存控制器能力和工作负载特点（是连续大块数据流还是随机小数据访问），来优化Rank和Channel的配置，最大化内存子系统吞吐量-1-5。
纠错码：服务器内存普遍搭载ECC功能。这不仅仅是多一颗芯片检查错误那么简单。要关注ECC的具体能力，是只能检错，还是能纠单比特错、检双比特错。在大型数据中心，还需要关注由内存故障引起的可纠正错误率，这是预测硬件故障、进行预防性维护的重要指标。高级的内存巡检功能可以在后台主动扫描和修复潜在错误，这对保障关键业务7x24小时运行极为重要。
行缓冲器冲突与Bank利用率：在虚拟机密度极高或数据库负载下，容易出现频繁访问不同行，但恰好位于同一个Bank的情况。每次访问新行都需要先关闭旧行（预充电）、再激活新行，导致严重的行冲突延迟。监控工具可以发现这种Bank冲突率高的情况。优化方向包括：从软件层面优化数据访问局部性；或者选择Bank数量更多的内存型号，以降低冲突概率-5-8。
理解这些底层特性，能帮助我们从“凭经验”调优，走向“看数据、懂原理”的精准优化和故障定位。
