游戏加载总卡在99%，视频剪辑时进度条龟速前进，这些电脑卡顿的背后，都藏着一个被忽视的关键角色——DRAM访问时间。
性能更佳的DRAM访问时间，就是允许电脑在同一时间片内完成更多的数据读写操作，这不就是让人感觉电脑变快的原理吗-3。
近年来，研究显示，FASA-DRAM技术相比传统DDR4 DRAM，在处理四核工作负载时平均性能提升了19.9%，能耗降低了18.1%-3。
组装过电脑的朋友可能都经历过这样的困惑：CPU和显卡都是最新型号，内存条频率也标得老高，可有时候系统还是会莫名其妙地“卡一下”。
玩大型游戏加载场景时，明明进度条显示已经99%了，却要等上好几秒。或者用视频软件渲染时，看着那个缓慢前进的进度条干着急。
以前我总把这些归咎于CPU不够快或者硬盘太慢，直到深入了解计算机原理后才发现，很多时候问题出在内存访问这个环节。
特别是动态随机存取存储器（DRAM），它就像电脑的短期记忆库，存放着CPU当前需要处理的所有数据-1。
什么是DRAM访问时间呢？简单来说，它指的是从CPU发出数据请求到实际从DRAM中获取到数据所需的平均时间，通常以纳秒（ns）为单位-4。
这可不是一个简单的取数据动作。实际上，DRAM访问时间等于地址设置时间加上延迟时间-1。就像你要去图书馆找一本书，得先确定书在哪一排书架（地址设置），然后再走到具体位置取出书（数据访问）。
现代计算机系统中，这个时间通常在50-70纳秒左右-4。对于以GHz频率运行的CPU来说，几十纳秒的等待意味着几十甚至上百个时钟周期的浪费。
这导致一次缓存未命中操作可能会引起几十个周期、甚至上百个周期的等待，大大降低了整个系统的性能-5。
为什么DRAM访问会这么耗时？这要从它的工作原理说起。DRAM使用电容来存储数据，电容有电荷代表1，没电荷代表0-5。
但这种存储方式有个致命缺点——电容会自然放电，所以必须定期刷新数据-2。这个刷新周期一般是2ms、4ms或8ms-2。
以集中式刷新为例，每2ms的刷新周期内，有64微秒用于实际的刷新，这段时间DRAM无法提供数据-7。想象一下，如果内存条每2秒就有近1/30的时间“罢工”，系统性能能不受到影响吗？
一个完整的DRAM访问包括三个部分：行选、列选和预充-5。就像在大型仓库找货，得先找到正确的货架（行选），再找货架上的具体位置（列选），最后完成取货动作（预充为下一次访问做准备）。

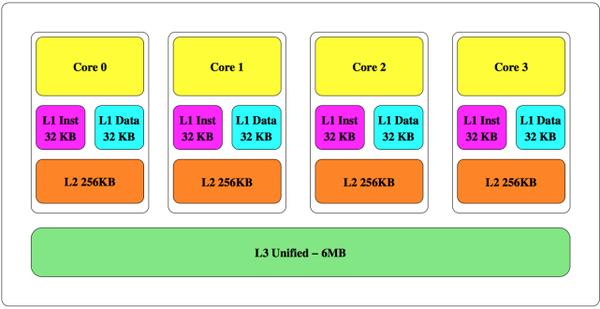

随着多核处理器的普及，DRAM访问时间问题变得更加复杂。多个核心同时请求内存访问，就像多条道路的车流汇入一个收费站，拥堵几乎不可避免-3。
应用程序间的相互干扰导致随机内存访问流量增加-3。更糟糕的是，写入密集型应用的数据局部性要低得多，会频繁地替换掉内存中的有用数据-3。
现代研究指出，数据在快速DRAM缓存和慢速常规阵列之间频繁移动产生的开销，甚至可能抵消DRAM缓存的性能和能源优势-3。
这就像快递员不停地在仓库和配送点之间来回跑，大部分时间都花在路上了，实际送货的效率反而降低了。
面对这些挑战，研究人员并没有坐以待毙。近年来出现了许多创新技术来优化DRAM访问时间。
FASA-DRAM就是其中一项很有前景的技术。它采用破坏性激活和延迟恢复的方法，将数据移动过程分为两个阶段-3。
第一阶段是负载减少破坏性激活（LRDA），它会破坏性地将数据提升到DRAM缓存中；第二阶段是延迟周期窃取恢复（DCSR），在DRAM存储体空闲时恢复原始数据-3。
这种设计的巧妙之处在于，它将最耗时的恢复阶段与激活阶段分离开，并通过存储体级并行性隐藏恢复延迟-3。这就像是餐厅的服务流程优化——服务员不用等一桌客人完全离开并清理干净后才接待下一桌，而是可以同时管理多桌客人的不同需求阶段。
DRAM访问时间的未来发展方向是什么呢？自适应DRAM控制器可能是答案之一-10。
与传统DRAM控制器不同，这些新型控制器采用调度器与协议分离的架构，能够根据不同的使用场景动态调整-10。
实验结果显示，这种自适应调度算法在各种实际场景中能将延迟降低约10%到50%-10。想象一下，如果你的内存访问效率能提升一半，那电脑的整体性能会有多大的飞跃！
另一种思路是在芯片上集成DRAM缓存，以弥补高速核心和片外内存之间不断扩大的延迟差距-8。片上DRAM缓存有两个重要参数——缓存未命中率和缓存命中延迟，它们共同影响着系统性能-8。
DRAM访问时间的优化竞赛在实验室和半导体工厂中悄然加速。当自适应控制器学会预测不同应用的内存访问模式，当破坏性激活技术巧妙隐藏了延迟，DRAM不再只是被动存储数据的仓库。
那个让CPU等待数十个周期的瓶颈，正在被一层层剥开。每一次访问时间的缩短，都是向瞬时响应世界迈出的一小步，最终将编织成无处不在的无缝体验。
