实验室里的一个电容加晶体管设计，竟在半个世纪后卡住了全球AI发展的脖子，成为大国博弈的战略要塞。
1966年，IBM研究员罗伯特·丹纳德在实验室里捣鼓出一个简单想法：用一个晶体管加一个电容来存储数据-7。这个看似不起眼的发明，如今已成长为年营收近700亿美元的巨无霸市场-1。
从个人电脑到智能手机，再到如今炙手可热的AI服务器，每一台电子设备的心脏旁边，都跳动着DRAM的脉搏-1。
DRAM的诞生本身就是一场意外革命。1960年代，计算机内存还停留在磁芯存储阶段，那玩意儿又大又笨，价格贵得离谱。罗伯特·丹纳德在IBM实验室里琢磨出的那个“晶体管+电容”设计，就像一道闪电劈开了混沌-7。
不过IBM自己都没想到这玩意儿能成多大气候，反垄断调查还拖了后腿，结果让英特尔捡了个大便宜。
1970年，英特尔推出第一款商用DRAM芯片C1103，只有1Kbit容量，售价10美元-3。现在看来简直寒酸得不行，但在当时可是划时代的产品。英特尔靠这款芯片吃到了第一波红利，到1974年，它在全球DRAM市场的份额竟然达到了82.9%-3。
那会儿的竞争格局跟现在完全不一样，全球有40-50家DRAM厂商-3。可惜好景不长，德州仪器、莫斯泰克这些美国同行很快跟进，日本厂商也开始虎视眈眈。
1980年代，日本通产省搞了个大动作——VLSI计划。政府牵头，日立、NEC、富士通这些大企业联手攻关-9。这种“举国体制”的效果惊人，日本DRAM的良率比美国高出30%，价格却便宜一半-9。
这下美国厂商扛不住了，连DRAM的发明者英特尔都含泪退出市场，转去做CPU了-9。到1986年，日本拿下全球DRAM市场65%的份额，美国只剩下30%-3。
但日本人没想到，螳螂捕蝉，黄雀在后。韩国人玩得更狠——逆周期投资-9。简单说就是行业不景气时，别人都在收缩，他们反而疯狂扩建工厂。
三星半导体在1984年建厂时，每片64K DRAM生产成本1.3美元，市场价却跌到0.3美元-3。到1986年底，三星累积亏损3亿美元，差点破产。关键时刻，韩国政府出手救市，投了3.5亿美元，还帮忙拉来20亿美元投资-3。
这种“要么把对手熬死，要么自己先死”的赌徒策略，最终让韩国人笑到了最后。
DRAM发展历程中最有意思的转折，是应用场景分化导致技术路径分叉。标准DDR主打电脑和服务器；LPDDR专攻移动设备，以低功耗著称；GDDR则服务于显卡，追求极致带宽-1。
DDR这条线最稳扎稳打。从2000年第一代DDR面世，到如今主流的DDR5，数据传输速率从128Mbps飙升至6400Mbps-1。听说三星已经在捣鼓DDR6了，速度还能再翻倍-1。
GDDR的故事更带劲。这玩意儿刚出来时跟DDR区别不大，但随着游戏和AI对图形处理的需求爆炸式增长，GDDR开始放飞自我。GDDR6的带宽已经能达到768GB/s，而DDR4只有25.6GB/s，完全不是一个量级-1。
最新的GDDR7更夸张，带宽破纪录达到1.5TB/s，比GDDR6高出40%-1。不过价格也漂亮，一片顶十片普通DRAM。

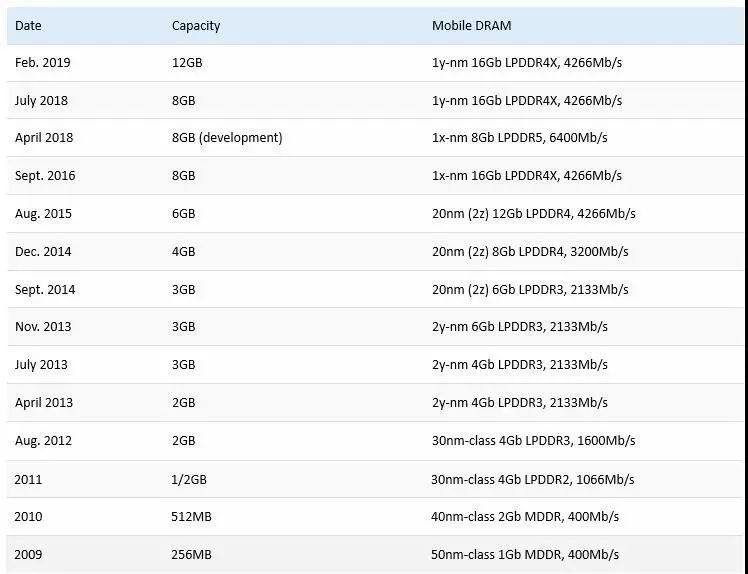

LPDDR则是另一番景象。从LPDDR4开始，它就和DDR分道扬镳，建立起自己的规范体系-1。现在的LPDDR5X功耗降低明显，短视频降30%，游戏降30%-1。手机能边玩游戏边直播，还不烫手，LPDDR功不可没。
时间跳到2025年，AI大模型火爆全球，人们突然发现：限制AI速度的不再是GPU，而是内存带宽-9。传统DRAM那点带宽，根本喂不饱饥渴的AI芯片。
HBM（高带宽内存）就这样横空出世。这东西本质上是把多个DRAM芯片像搭积木一样堆叠起来，通过硅通孔技术内部直连-9。简单粗暴，但效果惊人。
现在一颗HBM的价格是传统DRAM的几倍甚至十倍，三星和SK海力士为了争产能，投资计划都排到2027年了-9。DRAM从廉价的“工业粮食”，一夜之间变成了算力的“输油管”，卡着AI发展的脖子-9。
中国的DRAM产业史，曾是中国半导体的一块心病。每年进口数千亿美元的芯片，很大一部分就是DRAM-9。没有自主DRAM，中国的电子工业就像建在别人地基上的大楼。
长鑫存储的出现改变了这一局面。这家公司从零开始技术攻坚，先推出DDR4打破国产空白，再搞出DDR5和LPDDR5-9。在三星、海力士、美光三座大山的夹缝中，硬生生撕开了一道口子。
最近听说长鑫科技正在推进IPO，这不仅仅是上市融资那么简单，更像是中国DRAM产业的“弹药补充”-9。上市融来的钱，会变成研发设备、先进产线和高薪人才。
回顾这段DRAM发展历程，从日本人的“举国体制”到韩国人的“逆周期豪赌”，再到中国玩家的艰难突围，这从来不是纯粹的商业游戏-9。一枚小小的DRAM芯片背后，藏着一部大国工业的“争霸史”。
DRAM发展历程中的技术分化仍在继续，未来可能看到更多针对特定场景的定制化内存解决方案。当电路尺寸逼近物理极限，3D堆叠和新材料将成为突破方向-8。而在全球算力竞赛中，谁掌握了下一代内存技术，谁就可能握住AI时代的钥匙-9。
网友“硬件小白”提问： 经常听人说DDR4、DDR5，它们到底有什么区别？我打游戏该选哪个？
简单说，DDR5比DDR4快得多也聪明得多。DDR5的基础速度从4800MT/s起步，而DDR4通常到3200MT/s就差不多了-2。这意味着数据传输更快，游戏加载更迅速，大型场景切换更流畅。
但DDR5的真正优势在于能效和稳定性。它的工作电压更低，只有1.1V（DDR4是1.2V），意味着更省电、发热更少-6。DDR5还内置了电源管理芯片，这可是以前主板干的活-2。稳定性方面，DDR5的错误校正能力更强，系统崩溃的概率更低-2。
选哪个？如果你是新装机，预算充足，直接上DDR5。但要注意主板必须支持，目前只有较新的平台才兼容DDR5-2。如果你是老平台升级，可能只能继续用DDR4。玩游戏的话，16GB是起步，32GB会更舒适，特别是玩大型开放世界游戏。
网友“科技观察者”提问： HBM为什么这么贵？它和传统DRAM有什么本质不同？
HBM贵就贵在它的3D堆叠结构和制造工艺。传统DRAM是平铺在电路板上的，而HBM是把多个DRAM芯片像叠汉堡一样垂直堆在一起，然后用硅通孔技术从上到下打通-9。这种3D结构需要更复杂的工艺，良率也更难控制。
本质区别在于带宽和互联方式。传统DRAM通过电路板上的走线连接处理器，信号传输距离长，速度受限。HBM则是通过硅中介层与处理器紧贴在一起，互联距离极短，带宽可以达到传统DRAM的数倍甚至十倍以上-9。
这就是为什么AI芯片这么依赖HBM——大模型训练需要频繁地在处理器和内存之间搬运海量数据，传统DRAM的带宽根本不够用，会成为系统瓶颈。HBM虽然贵，但对AI应用来说是必需的“输油管”-9。随着技术成熟和产量增加，未来HBM的成本有望逐步下降。
网友“内存历史迷”提问： 从历史角度看，DRAM技术接下来会往哪个方向发展？
从DRAM发展历程看，接下来有几条清晰的技术路线。首先是继续堆叠，无论是HBM的垂直堆叠，还是3D DRAM的存储单元堆叠，都是为了在单位面积内塞进更多存储单元-8。其次是更精细的制程，虽然DRAM制程进步比CPU慢，但仍在向更小纳米数迈进，美光已经在研发1β工艺节点-1。
新材料是另一个方向，比如用铁电材料做电容，可以延长电荷保存时间，减少刷新频率，降低功耗-8。还有人在研究用氧化铟镓锌薄膜晶体管替代硅基晶体管，可以进一步缩小单元面积-8。
新型接口也值得关注，像CXL（Compute Express Link）允许CPU、GPU和内存之间更高效的连接，可能会改变传统的内存架构-2。模块形态也在创新，CAMM2可能会成为未来笔记本电脑的主要内存模块形式-2。
未来的DRAM会更加多样化和专用化，针对AI、边缘计算、自动驾驶等不同场景，会出现更多定制化的内存解决方案。
