闪存技术从2D到3D的转变，堪称存储界的一场空间革命。说通俗点，以前2D NAND就像在平地上盖平房，容量想增加就得不断缩小房间面积，可房间太小不仅难建，住着也不舒服-6。
2D NAND走到15/16纳米制程后，基本就到头了——房间小到电荷都快存不住了，可靠性直线下降-9。
3D NAND的思路完全不同，它选择了向上发展，就像从平房改建为高楼大厦。2013年，三星率先推出24层V-NAND，标志着3D NAND技术从概念走向市场-9。
这种转变的直接驱动力其实很实际：降低成本。随着平面微缩技术达到极限，2D NAND制造成本不降反升，厂商们必须另寻出路-9。
现在打开任何一款主流SSD的宣传页面，“3D NAND”几乎成了标配标签。根据行业数据，3D NAND在2019年就占据闪存市场72.6%的份额，预计到2025年将达到惊人的97.5%-9。这意味着，2D技术正快速退出历史舞台。
3D NAND的世界里，各厂商可谓“八仙过海，各显神通”。三星作为技术奠基者，拥有成熟的V-NAND技术；铠侠则发展了BiCS Flash技术；长江存储则独创了Xtacking架构-1。
层数竞赛是这场对决中最直观的指标。从最初的24层、32层，一路飙升到如今的200+层-9。SK海力士的238层产品目前处于领先地位，美光232层产品已实现量产，而长江存储也在232层技术上有所建树-1-9。
有意思的是，三星这个曾经的领头羊在200层以上的竞争中略显迟缓，其176层产品比SK海力士晚了一年多才量产-1。
厂商们不光在堆叠层数上较劲，更在架构设计上比拼智慧。长江存储的Xtacking技术独树一帜——它把存储单元和外围电路分开制造，再用键合技术连接，这种设计在128层产品上就实现了1600MT/s的接口速度，与国际厂商的176层产品相当-1。
继续聊3D NAND区别，就得深入微观世界看看各家技术内核的不同。电荷捕获与浮栅技术是两大主要技术路线-10。
简单说，浮栅技术像在导体中存电荷，而电荷捕获则是在绝缘体中存电荷-10。后者因能减少存储单元间的干扰而逐渐成为主流，三星的V-NAND、SK海力士的4D NAND都采用了这一技术-10。
三星在176层产品中引入了COP方法（外围单元），使得芯片面积大幅减小-4。类似的，美光从32层就开始采用类似方法，SK海力士则称之为“4D NAND”或PUC（周边单元下置）-4。
芯片面积直接关系到生产成本——面积越小，同样尺寸的晶圆上能制造的芯片就越多-4。这也是为什么厂商们在增加层数的同时，费尽心思优化芯片布局。
目前，最具创新性的架构之一当属长江存储的Xtacking，它允许存储阵列和外围电路独立优化后再键合，为未来技术发展提供了新思路-1。

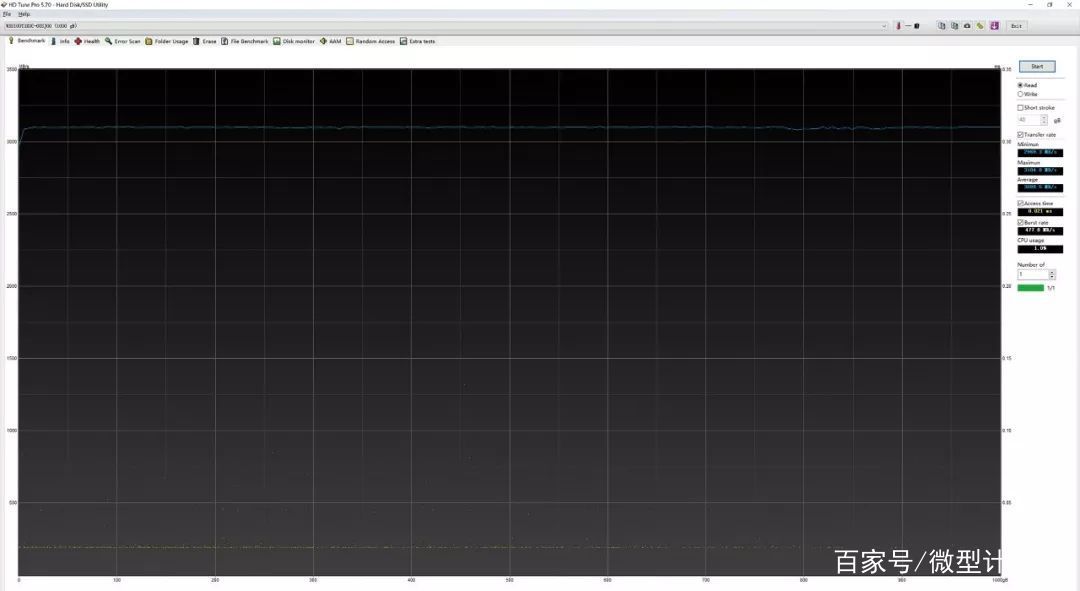

拉开3D NAND区别的第三维度，必须谈谈直接影响用户体验的性能指标。比特密度是衡量技术先进性的关键数据，它表示每平方毫米能存储多少比特信息。
根据TechInsights的拆解分析，长江存储232层TLC产品的比特密度达到15.03 Gb/mm²，高于三星、SK海力士和美光同类产品-4。
但这不意味着长江存储全面领先，性能评判需多维度考量。在QLC领域，英特尔144层产品曾表现出色，写入带宽达40MB/s，读写延迟分别为85μs和1630μs-1。
对于企业级应用，3D NAND需满足更严苛的要求：高速读写、高耐用性和强数据安全性-2。企业级SSD通常配备更强大的错误纠正技术，如LDPC纠错码，并支持掉电保护功能，防止意外断电导致数据丢失-2。
消费级产品则更侧重性价比，虽使用同代3D NAND技术，但在使用寿命、纠错能力和附加功能上有所简化。这种差异化策略使厂商能够用消费级产品摊薄研发成本，反哺企业级产品发展-8。
3D NAND的未来发展路径清晰而挑战重重。层数竞赛仍将继续，美光预计未来NAND芯片将继续增加层数，SK海力士更是大胆预测2025年可能推出500层产品-9。
有行业研究认为，1000层的NAND闪存可能在十年内出现-9。但纯粹增加层数会遇到物理极限——随着堆叠高度增加，蚀刻工艺难度将呈指数级增长-10。
另一种提升存储密度的路径是增加每个存储单元的比特数，从现在的TLC（每单元3比特）、QLC（每单元4比特）向PLC（每单元5比特）发展-9。
但这会带来新的挑战：单元比特数越高，读写性能通常越低，数据保持能力也越弱-9。如何在密度与可靠性之间取得平衡，考验着每家厂商的技术实力。
新的集成技术也在不断涌现，如CMOS键合阵列，它通过先进封装技术将CMOS芯片与NAND阵列连接，为未来架构创新开辟了可能性-10。
