哎，我说各位，你们有没有过这种抓狂的时候？新买的笔记本电脑，还没捂热乎呢，C盘就飘红了；想玩的3A游戏大作，动不动就100多个G，忍痛删掉一堆“学习资料”还是装不下；剪辑个4K视频，软件老是卡顿，进度条慢得让人想砸电脑……别问我咋知道，说多了都是泪啊。
以前大伙儿都觉得，解决这些问题，就得等芯片工艺进步，把闪存里的“小房间”（存储单元）做得越来越小，这样同样面积就能塞下更多数据。但这路子走到头了！当工艺精细到十几纳米的时候，问题就大了-4。这些小房间的墙（绝缘层）薄得跟纸一样，里面的电子（数据）特别容易“串门”（电荷泄漏）甚至“跑路”，导致数据出错、硬盘寿命嗖嗖地往下掉-1-10。这就像在一个超级挤的合租房里，你家说话我家里听得一清二楚，根本没隐私和稳定性可言。
所以啊，芯片巨头们一琢磨，平面（2D）这条路卷不动了，咱得往上盖啊！于是，3D V-NAND技术SSD 就横空出世了。这名字听起来高大上，其实道理跟咱盖房子一模一样。以前的2D闪存是拼命在有限的土地上盖密密麻麻的平房，而3D V-NAND的思路是：地皮（晶圆）大小不变，咱直接盖高楼大厦-3-6。通过一种叫做“通道孔刻蚀”的神奇工艺，在垂直方向一层一层地堆叠存储单元，24层、32层、64层，甚至现在都超过100层了-1-8。这种3D V-NAND技术SSD最直接的恩惠，就是让我们普通人也能用上又大又快又靠谱的固态硬盘，而不用天天担心数据安全和硬盘猝死了。
这栋“高楼”盖起来，到底比“平房”好在哪儿呢？咱捞点实实在在的干货说。

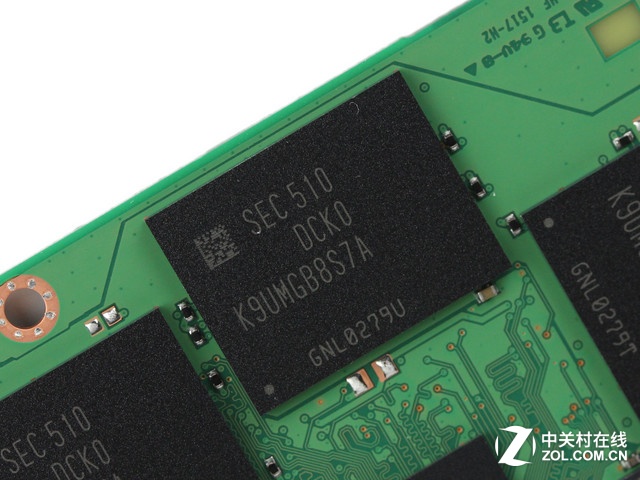

第一，也是咱老百姓最怕的一点：寿命长得吓人。 传统SSD怕频繁读写，是因为其核心的“浮栅”结构，每次存取数据就像让电子钻一次隧道，久而久之就把隧道壁（氧化层）给打穿了，单元就废了-10。3D V-NAND换用了一种叫“电荷捕获闪存（CTF）”的黑科技-1-4。它不用浮栅，而是用一种特殊的绝缘材料（氮化硅）来捕获电荷，相当于把数据“温柔地存放”在更厚实、更稳定的“海绵”里，电子不容易逃逸，单元间的干扰也小得多-4-10。结果就是耐用性飙升！早期三星基于此技术的企业级硬盘，其编程/擦写循环次数高达3.5万次，而同期普通的2D MLC闪存才3000次左右，提升了十倍不止-9。这也是为啥像850 PRO这类早期消费级产品，厂家敢直接把质保期从5年拉到10年的底气所在-10。
第二，速度和能效，那是立竿见影的提升。 因为存储单元更稳定、干扰小，所以读写数据时的“杂音”就少。控制器不需要进行复杂的纠错和电压调整，读写延迟自然就降低了-1。三星的数据显示，其第六代V-NAND的写入延迟不到450微秒，读取延迟不到45微秒-1。同时，更稳定的结构也允许使用更高效的编程算法。有资料显示，其高速编程（HSP）模式能将编程时间缩短至传统方式的一半，功耗还能降低超过40%-8。这意味着啥？意味着你的笔记本续航可能更长了，电脑运行时硬盘更“冷静”了。
第三，容量飞跃的门，从此被打开了。 在2D时代，容量提升靠“缩微工艺”，但这条路有物理极限。而3D堆叠是向三维空间要容量，理论上只要堆叠层数能增加，容量就能近乎线性地往上走-3。从最初的24层，到32层、64层、96层，再到今天超过100层、甚至展望300层-1-7，单颗芯片的容量从几十Gb一路涨到几百Gb。这才让单块2.5英寸SSD的容量轻松突破1TB、2TB，甚至向十几TB迈进成为可能-3。以前不敢想的“游戏仓库盘”、“4K视频素材库”，现在一块盘就能搞定。
当然啦，任何新技术刚落地时都不是完美的。早期的3D V-NAND技术SSD也经历过“理想丰满，现实骨感”的阶段。比如因为初期制造工艺极其复杂（要在指甲盖大的芯片上精准蚀刻出几十亿个通道孔-4），导致良品率不高，成本下不来，甚至为了稳妥不得不采用较老的40nm工艺，使得初期产品的存储密度和价格优势并不明显-10。但这就是技术进步的正常曲线，先解决“有没有”，再解决“好不好”和“贵不贵”。如今，随着工艺成熟和层数竞赛白热化，3D V-NAND早已成为绝对主流，成本也大幅下降，真正飞入了寻常百姓家。
所以，回头看，从2D平面到3D立体，绝不仅仅是简单地把元件摞起来。它是一次在材料、结构和制程上的全面革新，是为了突破物理法则设下的天花板，是为了满足我们日益增长的、对海量数据既存得快又取得稳的“贪婪”需求。下次当你享受秒开大型软件、快速加载游戏场景的流畅时，不妨想想你硬盘里那栋正在默默工作的“数据高楼”。
以下是三个来自网友的常见问题，希望能帮助你进一步了解：
1. 网友“数码小白”问： 老师，您比喻得很形象！但我还有个更“小白”的问题：现在买SSD，是不是只要看准“3D NAND”或“TLC/QLC”就行了？它们之间是啥关系？
答： 嘿，这位朋友问到了点子上！这俩概念确实容易混，咱得捋一捋。3D NAND（或者叫V-NAND）指的是闪存的堆叠结构，就是上面说的“盖楼”技术，是解决“怎么把单元放更多”的物理架构问题。而TLC、QLC（以及更早的MLC、SLC）指的是每个存储单元里能存放的比特位数，是解决“每个小房间里能住几个人”的数据密度问题。
你可以这么理解：3D NAND是高楼大厦的建筑形式，TLC/QLC是楼里每间公寓的居住人数。 一栋楼（3D结构）里，既可以规划成每间住3个人（TLC），也可以规划成挤4个人（QLC）。目前市面上绝大多数SSD都是 “3D TLC”的组合，这是现阶段在容量、成本、性能和寿命之间取得的最佳平衡点。QLC则是在3D结构上进一步压榨容量、降低成本的技术，但相对地，其写入速度和可擦写次数会比TLC低一些，更适合做“仓储盘”而非系统盘。
所以，选购时优先确认是3D NAND架构（这已是主流），这保证了基础性能和可靠性。然后再根据用途和预算看颗粒类型：追求综合性能选3D TLC；追求极致大容量且写入不频繁（如存电影、备份），可以考虑3D QLC。千万别只看其中一个哦-3-7！
2. 网友“纠结选盘”问： 感谢科普！那具体到购买上，除了看3D NAND，接口像SATA、M.2和PCIe 4.0这些又该怎么选？它们和闪存技术有关系吗？
答： 这个问题太实际了！闪存技术（3D NAND）决定了硬盘的“内在体质”和潜力上限，比如寿命、稳定性、最大容量潜力。而接口协议（SATA/PCIe）和物理形态（M.2/2.5英寸）决定了数据进出硬盘的“公路宽度和等级”，直接影响你感受到的最高速度。
它们的关系好比：3D NAND是发动机的制造工艺（潜力大），接口是连接车轮的高速公路。再强的发动机，如果只配上一条乡间小道（SATA III接口，理论速度最高约600MB/s），它也跑不快。目前主流的高性能组合是“3D TLC NAND + PCIe NVMe协议 + M.2形态”。PCIe 4.0的“公路”比PCIe 3.0更宽，现在高端盘已经上PCIe 5.0了。
给你的选购建议是：先看主板支持什么接口。 老电脑升级，可能只有SATA接口，那就选2.5英寸SATA口的3D NAND SSD，速度有保障。新装机或主流笔记本，肯定优先选M.2接口。预算允许下，在M.2里优选支持PCIe NVMe协议的产品，这样才能把3D V-NAND的性能潜力彻底发挥出来。简单说，3D NAND是“好马”，PCIe NVMe是“好鞍”，二者配齐了体验才最佳-1-7。
3. 网友“技术前瞻”问： 听起来3D V-NAND已经很厉害了，那它的下一代技术是什么？层数一直堆上去就是未来吗？
答： 这位朋友眼光很长远！确实，“堆层数”是目前3D NAND扩大容量的主要途径，从100+层向200层、300层乃至更高发展是明确的短期趋势-1。但就像盖楼不可能无限高一样，堆叠层数也会遇到工程和物理上的新挑战，比如堆叠精度、散热、生产良率等。
业界已经在探索“后3D NAND”时代的可能性。比如：
1. 多层堆叠技术：不是单一一栋楼往上盖，而是像“双子塔”甚至“建筑群”一样，将多个3D NAND阵列进行更复杂的立体集成，进一步提升密度-1。
2. 新材料与新结构：寻找比氮化硅更优的电荷捕获材料，或探索全新的存储原理，如英特尔和美光曾大力研发的3D XPoint技术（虽然后续发展遇阻），其思路就完全不同-7。
3. 系统级优化：未来不仅看闪存颗粒本身，更看重与主控、固件、甚至整个计算机系统的协同优化。通过更智能的数据管理和错误校正算法，来挖掘每一代闪存的极限性能并延长寿命。
所以，未来的SSD，不仅仅是“楼更高”，更会是“楼更智能、材料更先进、社区规划更合理”。但无论如何，3D V-NAND所确立的垂直堆叠思想，在可预见的十年内，都将是固态存储大厦不可动摇的基石。
